¿Por qué elegir la funda de blindaje EMI de cierre automático MBS-TC-S?
• Construya un escudo conductor confiable
La trenza de cobre estañado proporciona una capa conductora robusta alrededor de los conjuntos de cables sensibles.
• Modernización sin recableado
El perfil dividido de cierre automático se instala una vez que los conectores y las ramificaciones ya están colocados.
• Apoye una conexión a tierra confiable.
La malla metálica se puede unir a carcasas traseras, abrazaderas o recintos conectados a tierra mediante una terminación adecuada.
• Mejorar la durabilidad de la terminación
El recubrimiento de estaño ofrece una mejor resistencia a la oxidación superficial y una mayor soldabilidad que el cobre sin recubrimiento.
Características principales

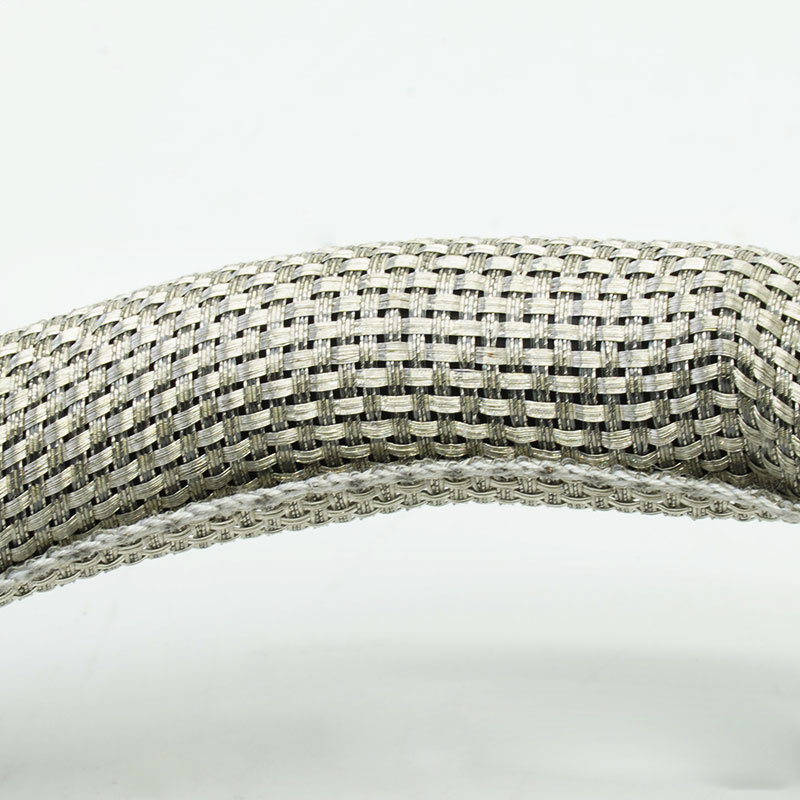

1. Trenza de cobre estañado
Combina la conductividad del cobre con una superficie protectora estañada.

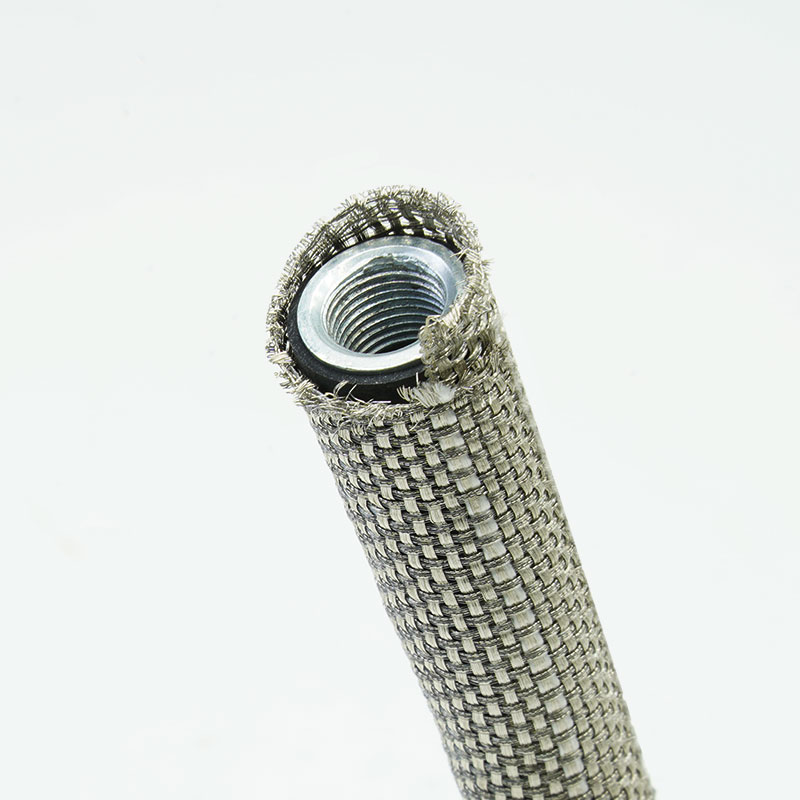

2. Estructura envolvente de cierre automático
Mantiene una cobertura conductora alrededor de un rango de haz definido.

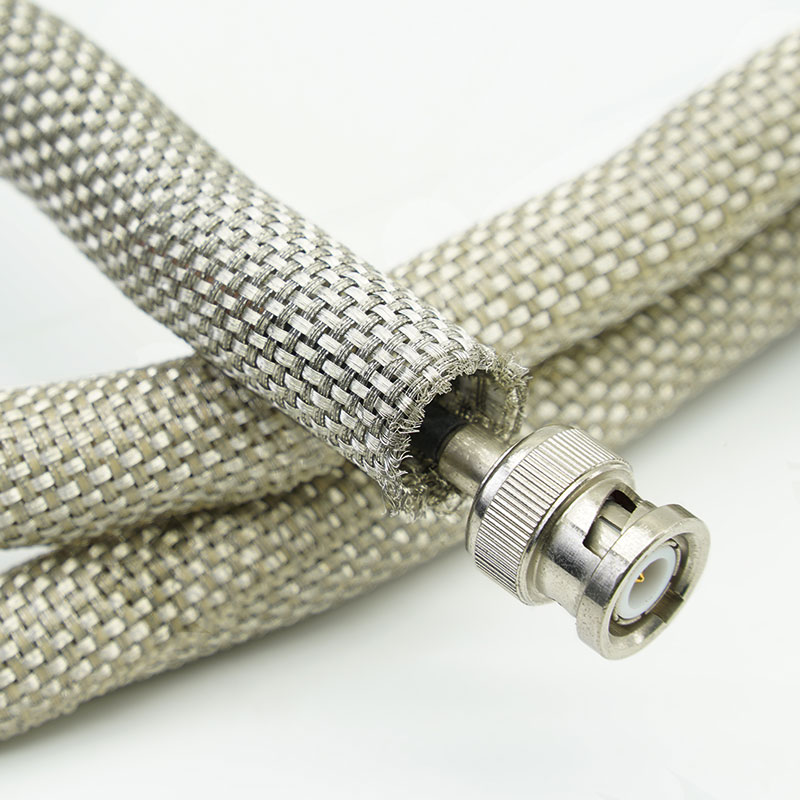

3. Instalación con entrada lateral
Se adapta a los arneses completos sin necesidad de quitar los terminales.
4. Capacidad de conexión a tierra y unión.
Permite la conexión de baja impedancia a estructuras de equipos conductores.

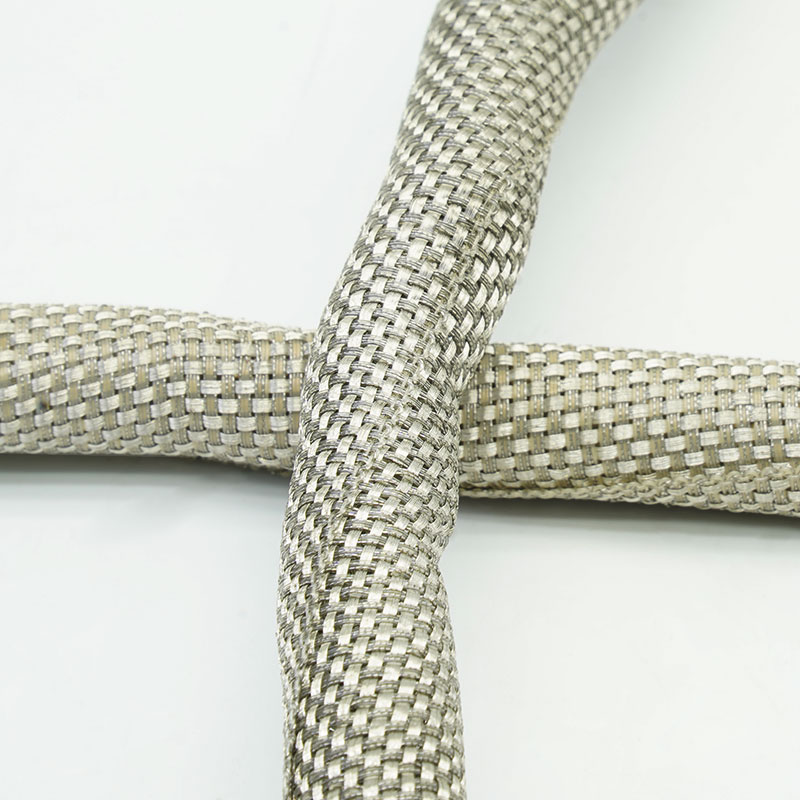

5. Construcción metálica flexible
Sigue las curvas de los cables y los perfiles cambiantes del arnés.
6. Soporte de blindaje EMI y RFI
Ayuda a reducir las interferencias radiadas en conjuntos diseñados correctamente.
7. Configuraciones conductivas personalizadas
Se puede revisar el diámetro del cable, la cobertura, el solapamiento, el tamaño y la longitud final.
| Material | Cobre estañado y PPS |
| Construcción | Trenza metálica dividida de cierre automático |
| Cobertura de escudo | Cobertura de trenzas específica del proyecto |
| Aspecto estándar | tono cobre metálico |
| Superposición | ≥35% |
| Temperatura de funcionamiento | -40℃~+125℃ |
| Inflamabilidad | Autoextinguible |
| Eficacia del blindaje | ≥75 dB (30 MHz-3 GHz) por GB/T 30142-2013. |
| Color estándar | color plata natural |
| Documentación de cumplimiento | RoHS, REACH |
| Herramienta de corte | Cortar con tijeras |
| Formato de suministro | Rollos o piezas cortadas |
Presupuesto
Número de pieza | ID (mm) | OD (mm) | Ancho extendido (mm) | Embalaje Longitud (m/bobina) |
|
MBS-TC-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-TC-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-TC-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Aplicaciones típicas
Sistemas de control industrial
Protege los cables de sensores, codificadores y comunicaciones que discurren cerca de variadores, contactores y motores.
Electrónica para automóviles y vehículos eléctricos
Proporciona un blindaje funcional a los mazos de cables de señal y comunicación de bajo voltaje cerca de los equipos de conmutación.
Robótica y equipos servoaccionados
Mantiene una cobertura conductora alrededor del cableado de retroalimentación y control que requiere acceso para reparaciones.
Electrónica de potencia y sistemas de prueba
Permite la conexión a tierra de cables a la carcasa en torno a convertidores, inversores y equipos de laboratorio.
Interconexiones de equipos conectados a tierra
Proporciona una funda conductora flexible en aplicaciones donde la continuidad del blindaje y el acceso mecánico son importantes.
Defina el rango del haz, la cobertura instalada requerida, el rango de frecuencia, la resistencia o el objetivo de unión y el método de terminación. Especifique la geometría del conector, el radio de curvatura, el movimiento, la corriente prevista y el entorno. El rendimiento del blindaje depende en gran medida del contacto circunferencial continuo, la superposición y la conexión a tierra; la funda debe evaluarse como parte del conjunto EMC completo.
Personalización disponible
Tamaño nominal y solapamiento: se ajustan al rango real del paquete y al objetivo de cobertura.
Densidad de trenzado y construcción de filamentos: ajustadas en función de la flexibilidad, el peso y las prioridades de blindaje.
Longitudes de corte y preparación de ramas: piezas específicas para cada proyecto disponibles tras la revisión de los planos.
Identificación y embalaje: etiquetas, bobinas, kits y embalaje OEM disponibles bajo acuerdo.
Las declaraciones de materiales, como RoHS y REACH, pueden estar disponibles para la construcción confirmada. La eficacia del apantallamiento, la resistencia de CC, la capacidad de corriente, la corrosión y el comportamiento a diferentes temperaturas requieren datos específicos del producto. La compatibilidad electromagnética (CEM) y el cumplimiento eléctrico final deben verificarse en el conjunto del cliente y su sistema de terminación.
Control de materiales: se verifica la identidad del cable de cobre estañado y el estado de su superficie.
Inspección de la construcción de la trenza: se supervisa la cobertura, el estado de los hilos y la uniformidad del solapamiento.
Comprobación del cierre y del ajuste: se comprueba el funcionamiento del cierre automático en diámetros de haz representativos.
Verificación de la liberación eléctrica: se pueden especificar pruebas de continuidad o resistencia antes del embalaje final.
01. ¿Cómo debe terminarse la manga?
Utilice un método de baja impedancia adecuado al rango de frecuencia, preferiblemente con contacto circunferencial al conector o la carcasa.
02.¿Es adecuada la trenza auto-cerrable para ramas?
Sí. Puede abrirse localmente alrededor de las salidas de los cables, pero debe mantenerse la superposición y la continuidad de la conexión a tierra.
03.¿Tiene un valor de eficacia de blindaje universal?
No. Los resultados varían según la frecuencia, la cobertura, el diámetro de instalación, las uniones y la calidad de la terminación.
Solicite una muestra o un presupuesto.
Indique el rango de diámetro del cable, el rango de frecuencia objetivo, el método de conexión a tierra, el entorno de instalación, la longitud final y la cantidad. MJ FLEX revisará la configuración y recomendará una muestra o un presupuesto adecuados.
