¿Por qué elegir la funda trenzada dividida SBW-PET?
1. Evite la extracción del conector.
El diseño autoenvolvente dividido se instala alrededor de los arneses ya ensamblados, lo que reduce el tiempo de desmontaje durante la producción, las actualizaciones y las reparaciones.
2. Abrasión y deterioro del cable de control
La malla de PET agrupa los cables sueltos y limita el roce habitual contra paneles, carcasas y componentes cercanos.
3. Mantenga el cableado accesible.
La funda se puede abrir localmente para su inspección, la realización de derivaciones o la adición de cables, lo que ayuda a simplificar el mantenimiento en campo.
4. Manejo de formas de paquetes cambiantes
La funda se puede abrir localmente para su inspección, la realización de derivaciones o la adición de cables, lo que ayuda a simplificar el mantenimiento en campo.
Características principales
1. Fácil instalación de adaptación

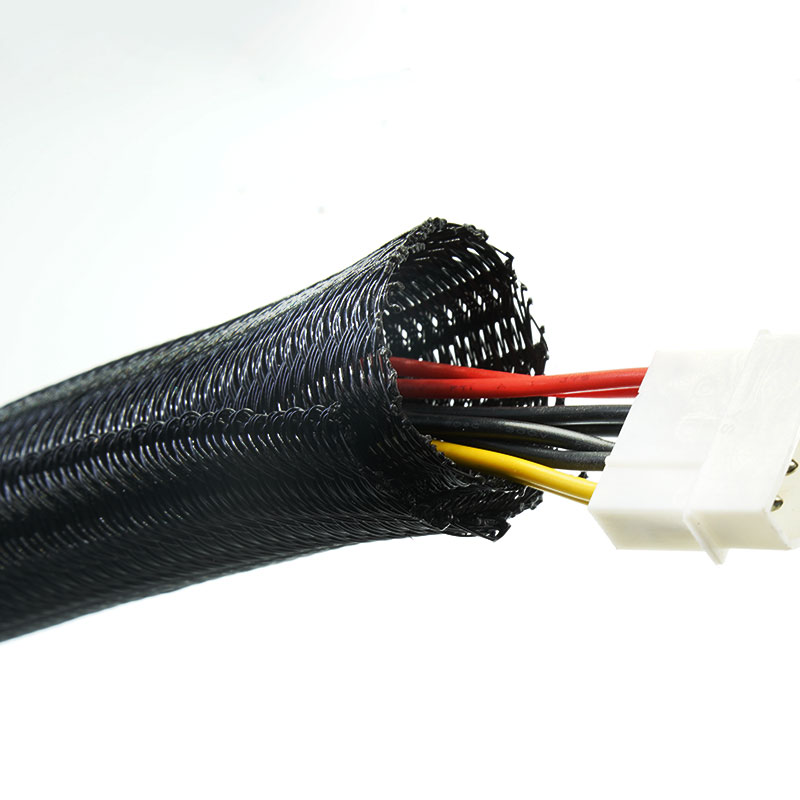

Se instala alrededor de los haces de cables ensamblados sin necesidad de quitar los conectores.
2. Acceso a cables en buen estado
La estructura autoenvolvente mantiene la cobertura al tiempo que permite ramificaciones y un mantenimiento posterior.
3. Protección ligera contra la abrasión
La trenza de monofilamento de PET protege las superficies de los cables sin necesidad de añadir un conducto rígido.
4. Enrutamiento flexible del arnés
La funda sigue trayectorias curvas y se adapta a formas de haces irregulares.
5. Cobertura segura y envolvente

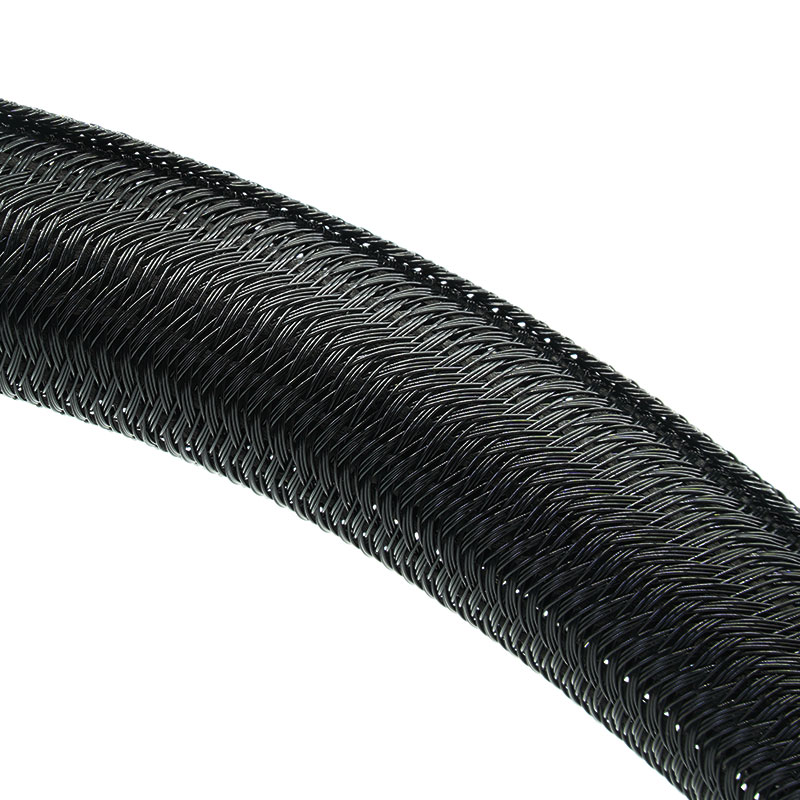

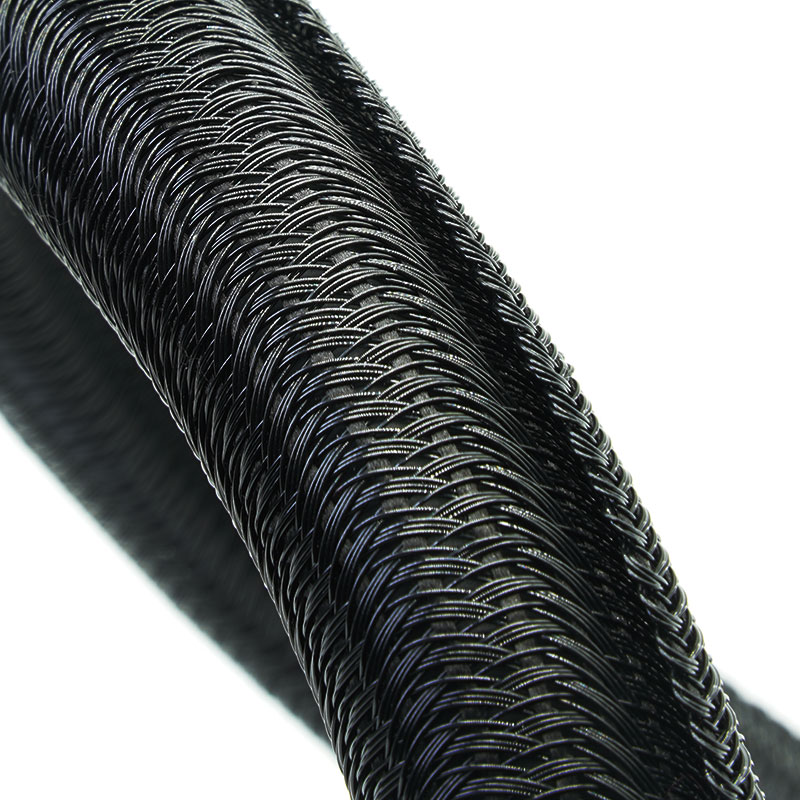

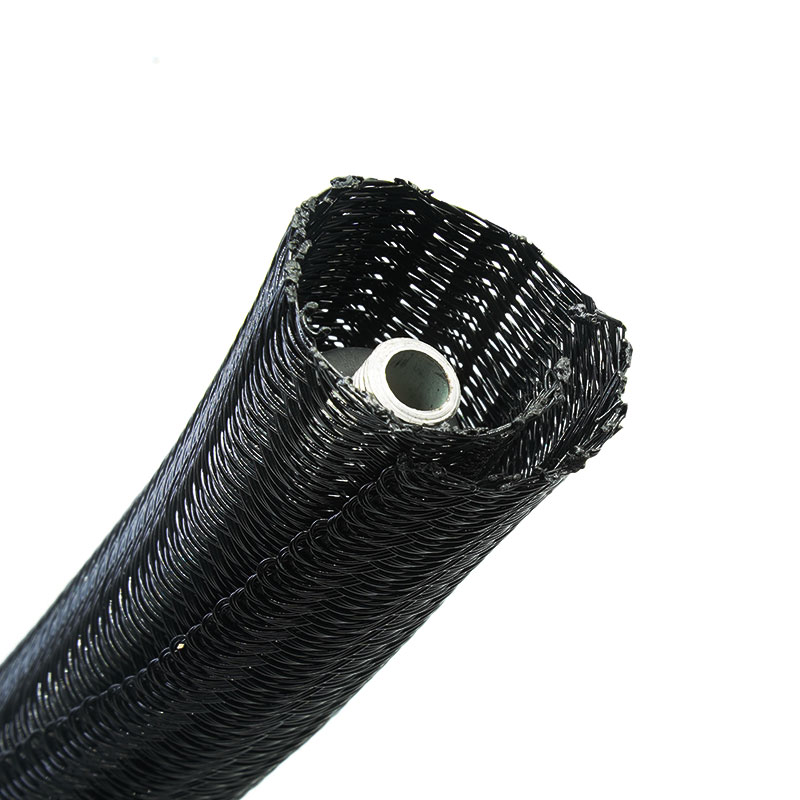

La estructura superpuesta se cierra alrededor del haz de cables y ayuda a mantener los cables individuales contenidos.
6. Capacidad de paquetes ampliable
La abertura flexible permite adaptarse a cambios moderados de diámetro a lo largo del arnés.
7. Opciones de suministro personalizadas
El diámetro, el color, la longitud de corte, el embalaje y el etiquetado pueden personalizarse previa revisión de producción.
| Material | Monofilamento y multifilamento de PET |
| Construcción | Trenzado dividido autoenrollable |
| Superposición | ≥35% |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | FMVSS 302 |
| Resistencia a la abrasión | ISO 6722 Clase 10, ≥4000 ciclos |
| Resistencia a líquidos | Referencia: GMW14327 |
| Color estándar | Negro |
| Proceso de dar un título | RoHS, REACH |
| Libre de halógenos | Sí |
| Resistente a los rayos UV | Sí |
| Herramienta de corte | Cuchillo caliente |
Presupuesto
Número de pieza | Tamaño nominal (mm) | Rango de diámetro del haz (mm) | Embalaje Longitud (m/bobina) |
Min | Máximo |
SBW-PET-003-BK | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Nota: Seleccione el tamaño según el diámetro real del haz y asegúrese de que haya al menos un 35 % de solapamiento después de la instalación.
Aplicaciones típicas
Interiores de automóviles y arneses generales para vehículos
Organiza y protege el cableado que discurre alrededor del salpicadero, las puertas, los asientos y el equipamiento interior, lo que ayuda a reducir la abrasión de los cables, los cables sueltos y las dificultades de instalación.
Maquinaria industrial y armarios de control
Agrupa los cables de control, sensores y alimentación dentro de la maquinaria y los armarios eléctricos, lo que ayuda a prevenir el desorden de cables, el desgaste de la superficie y las dificultades de mantenimiento.
Robótica y equipos automatizados
Proporciona una protección flexible para cables que discurren por trayectorias curvas o con movimiento moderado, lo que ayuda a gestionar las flexiones repetidas, el contacto entre cables y los trazados complejos.
Aparatos eléctricos y conjuntos electrónicos
Mantiene el cableado interno ordenado y protegido del contacto con carcasas, componentes y bordes afilados, al tiempo que facilita el acceso para el montaje y la inspección.
Organización de cables de modernización y mantenimiento de campo
Se instala alrededor de haces de cables existentes o terminados sin desconectar los conectores, lo que simplifica las actualizaciones, las reparaciones y las adiciones de cables.
Presupuesto
Mida el diámetro exterior del haz de cables terminado en sus puntos más estrecho y más ancho, incluyendo conectores, ramificaciones y puntos de amarre. Seleccione una funda que cierre con suficiente solapamiento a lo largo de todo el recorrido. Asimismo, especifique el entorno de instalación, el nivel de abrasión, la frecuencia de acceso requerida, el color, la longitud de corte y cualquier norma de inflamabilidad o estándar industrial aplicable.
Personalización disponible
MJ FLEX ofrece soporte OEM y ODM desde la selección de materiales y construcción hasta el muestreo, el embalaje y los requisitos de producción en serie:
• Color, longitud de corte y longitud del rollo.
• Densidad y cobertura de la trenza.
• Etiquetas, códigos de barras, preparación de kits y embalaje.
• Muestras, requisitos de inspección y documentos justificativos.
• SBW-PET-UV — Funda trenzada autoenrollable resistente a los rayos UV
• SBW-PET-FR-V0 — Funda autoenvolvente ignífuga UL94 V-0
• SBW-PET-FR-EN45545 — Manguito trenzado autocerrable para ferrocarril EN45545
• SBW-PET-RR — Funda trenzada dividida resistente a roedores
01. ¿Se puede instalar sin desconectar el mazo de cables?
Sí. La estructura dividida envuelve un conjunto ya ensamblado y es adecuada para instalaciones de modernización.
02. ¿La funda permanece accesible después de la instalación?
Sí. Se puede abrir localmente para inspección, reparación o adición de cables, aunque se debe tener en cuenta la manipulación repetida al seleccionar la construcción.
03. ¿La versión estándar es adecuada para un proyecto con certificación ignífuga?
Utilice la versión correspondiente VW-1, UL 94 V-0 o EN 45545 cuando las especificaciones del proyecto requieran una norma de comportamiento ante el fuego definida.
04. ¿Cómo se debe seleccionar la talla correcta?
Indique el rango real del diámetro exterior del haz y, si es posible, un dibujo o una muestra. MJ FLEX puede comprobar la cobertura y la superposición antes de la producción.
05. ¿Cómo debe cortarse?
Utilice un cuchillo térmico con control de temperatura para sellar el borde de PET y reducir el deshilachado.
06. ¿Hay disponibles colores, longitudes y embalajes personalizados?
Sí. La cantidad mínima de pedido y el plazo de entrega dependen del color, el tamaño, la longitud de corte, el etiquetado, el embalaje y los requisitos de inspección.
Solicite una muestra o un presupuesto.
Para obtener una recomendación técnica y un presupuesto precisos, por favor proporcione la siguiente información:
1. Diámetro mínimo y máximo del haz.
2. Tamaño del conector, ramal o transición más grande.
3. Tamaño de la manga requerido y longitud de instalación.
4. Temperatura de funcionamiento y puntos de abrasión.
5. Documentos requeridos sobre inflamabilidad, abrasión y cumplimiento normativo.
6. Color, longitud de corte, etiquetas y embalaje.
7. Cantidad de muestra, cantidad del pedido y calendario de entrega.
