¿Por qué elegir el revestimiento reductor de ruido SBW-PET-NR?
1. Reducir el traqueteo del arnés
La capa de contacto blanda ayuda a aislar los cables de los paneles de revestimiento y las superficies de los equipos.
2. Cableado terminado de la modernización
La entrada lateral permite la instalación alrededor de los mazos de cables terminados sin necesidad de retirar los conectores.
3. Mantener el acceso al servicio
La solapa de cierre automático se vuelve a abrir para su inspección o para la sustitución del cable.
4. Controlar los haces irregulares
La trenza flexible se adapta a las curvas, ramificaciones y cambios de diámetro.
Características principales
1. Superficie de contacto para la reducción del ruido
Ayuda a reducir la fricción y el ruido de impacto en las interfaces del arnés.
2. Construcción dividida de cierre automático
Se enrolla alrededor de los cables y vuelve a adoptar un perfil cerrado.
3. Instalación de entrada lateral de adaptación
Se adapta a conjuntos de cables completos.

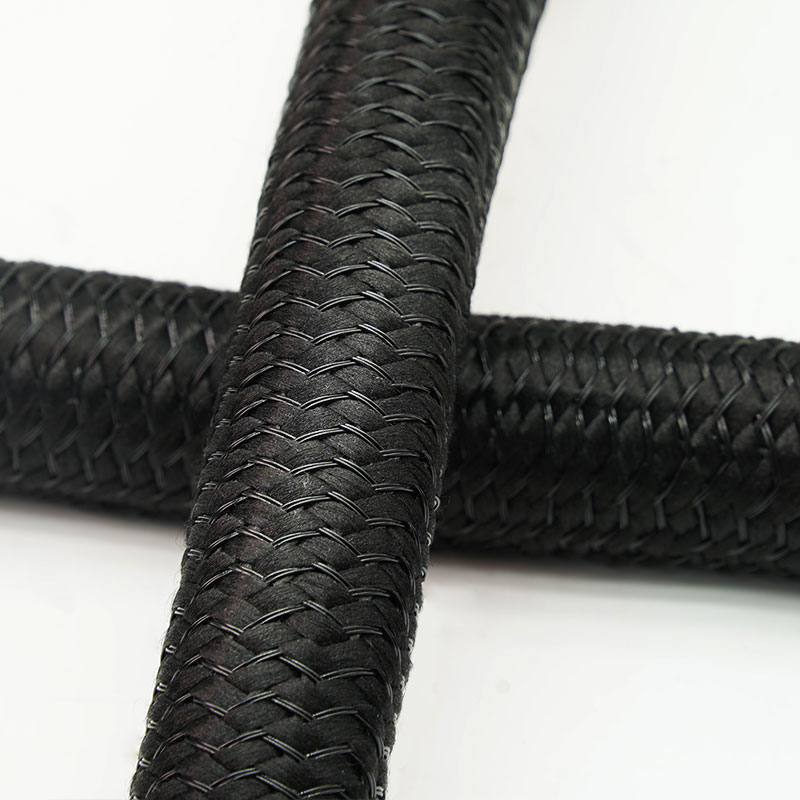

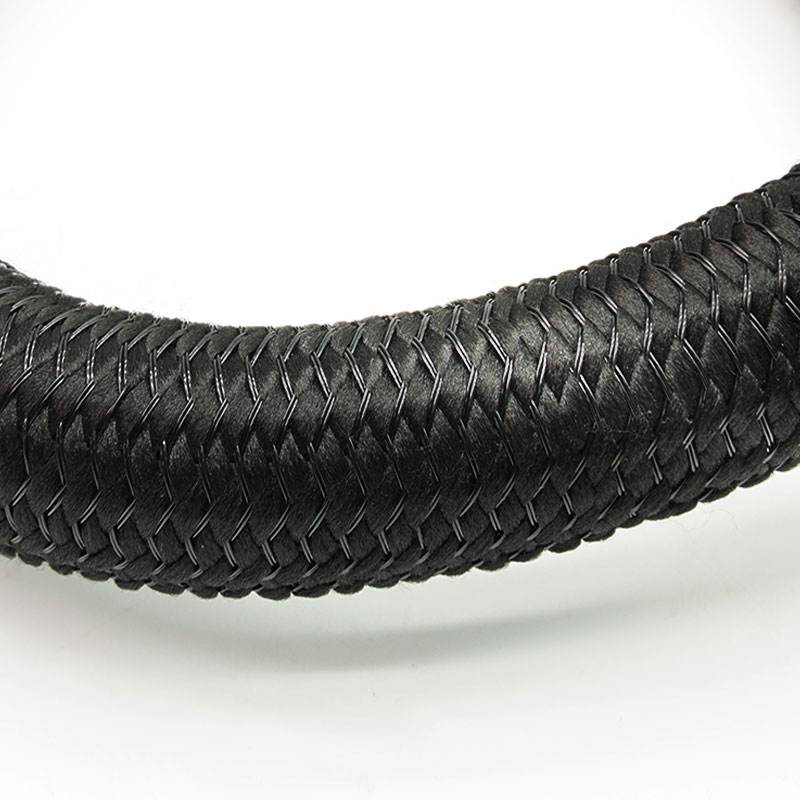

4. Estructura trenzada flexible
Sigue rutas curvas e irregulares.
5. Protección contra la abrasión
Ayuda a reducir el desgaste del revestimiento del cable.
6. Puntos de ramificación accesibles
Permite salidas de cable locales y mantenimiento.
7. Opciones OEM personalizadas
Se pueden revisar los tamaños, la superposición, las longitudes y el embalaje.
| Material | Monofilamento y multifilamento de PET |
| Construcción | Envoltura dividida de cierre automático |
| Superposición | 50% |
| Temperatura de funcionamiento | -40°C a +150°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | FMVSS 302, VW-1 |
| Color estándar | Negro |
| Proceso de dar un título | RoHS, REACH |
| Rendimiento acústico | Depende de la aplicación |
| Herramienta de corte | Cuchillo caliente |
| Suministrar | Rollos o piezas cortadas |
Presupuesto
Número de pieza | Tamaño nominal (mm) | Rango de diámetro del haz (mm) | Embalaje Longitud (m/bobina) |
Min | Máximo |
SBW-PET-005-BK-NR | Φ5 | 4 | 6 | 100 |
SBW-PET-010-BK-NR | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-NR | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-NR | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-NR | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
Aplicaciones típicas
Tableros y puertas de automóviles
Reduce el ruido de contacto del cableado detrás de los revestimientos y paneles interiores.
Cableado de asientos y consola
Contiene cables accesorios móviles cerca de los marcos y mecanismos.
Accesorios
Limita el movimiento y la fricción de los cables dentro de las carcasas.
Estaciones de operador industrial
Organiza el cableado que se puede reparar cerca de las cubiertas y los paneles.
Equipos electrónicos
Proporciona protección de contacto suave alrededor de conjuntos sensibles.
Identifique la fuente de ruido, la superficie de contacto, el nivel de vibración y el rango del haz de cables. Seleccione la superposición suficiente para sujetar el arnés sin una compresión excesiva. Valide la reducción de ruido en el ensamblaje final; no se debe asignar una reducción de dB universal a la funda sin un método de prueba definido.
Personalización disponible
Diámetro y solapamiento: adaptados al rango de cables.
Construcción por contacto: se revisaron el hilo y la densidad para la fuente de ruido.
Piezas cortadas a medida: piezas preparadas para las estaciones de arnés.
Etiquetas y embalajes: kits, bolsas y cajas OEM disponibles.
Las declaraciones de materiales pueden estar disponibles para la construcción confirmada. La reducción de ruido depende del sistema y debe verificarse mediante la prueba de montaje del cliente. Las afirmaciones sobre inflamabilidad, automoción y temperatura requieren informes que respalden la funda específica.
Verificación del hilo: se comprueba que el material reductor de ruido sea seguro.
Inspección del cierre: se verifica el comportamiento de superposición y autocierre.
Control de superficie: se inspecciona la cobertura, los hilos rotos y la contaminación.
Verificación de la liberación: se confirman la longitud, las etiquetas y el embalaje.
01. ¿La funda garantiza una reducción de dB fija?
No. Los resultados dependen del vehículo o equipo, así como del método de prueba.
02. ¿Se puede instalar sobre conectores?
Sí. Se abre por el lateral.
03. ¿Es adecuado para la expansión?
Sí, siempre y cuando se mantenga una superposición adecuada.
Solicitar una muestra
Para obtener una recomendación técnica y un presupuesto precisos, por favor proporcione la siguiente información:
Comparta el diámetro de su cable o arnés, los requisitos de reducción de ruido, el entorno de instalación y los detalles de la aplicación. MJ FLEX puede brindarle recomendaciones técnicas y gestionar muestras para la evaluación del rendimiento.
