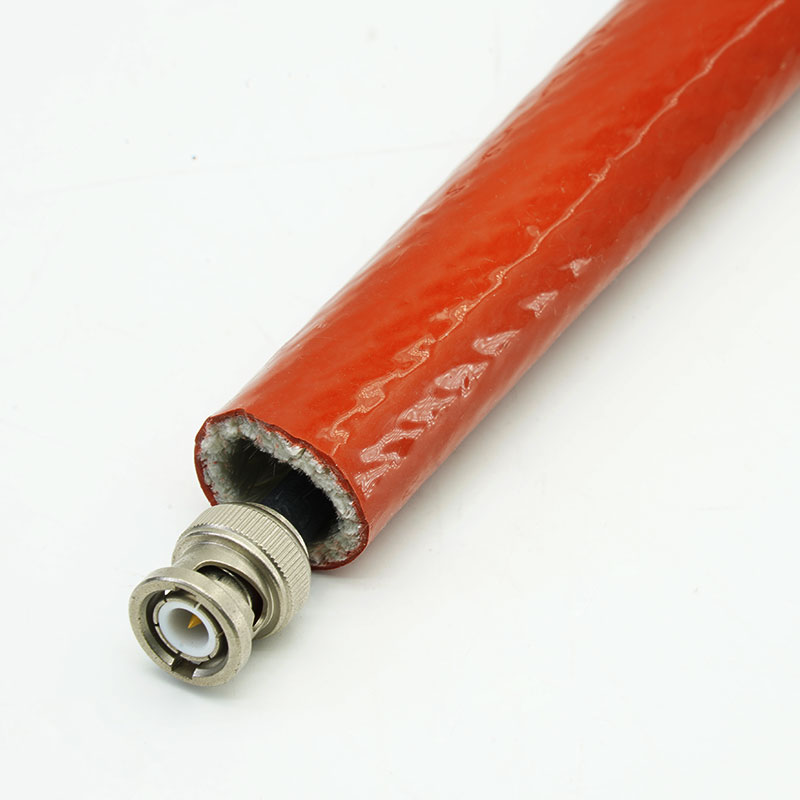

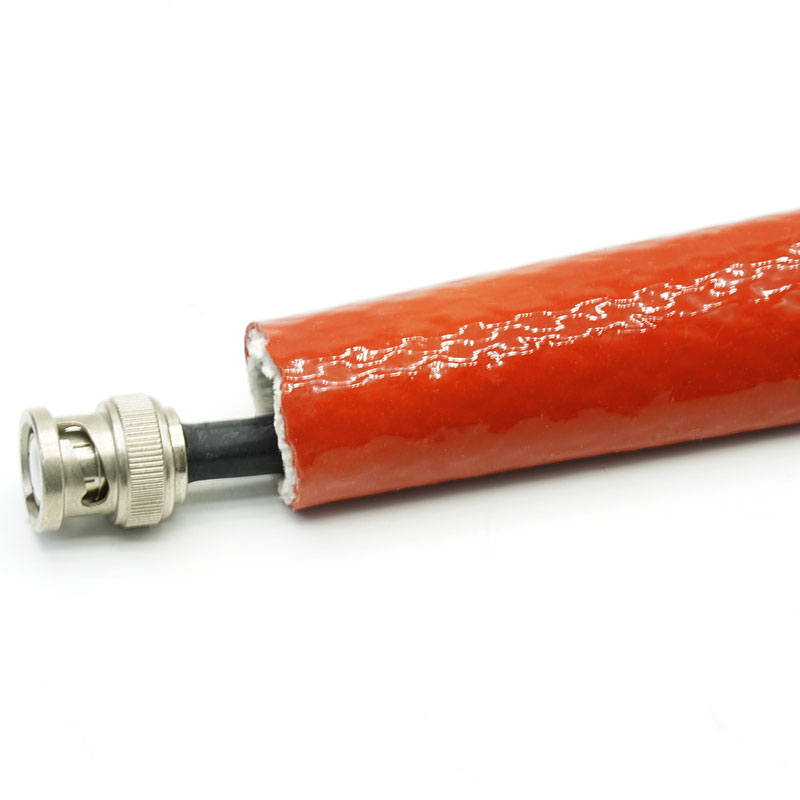

¿Por qué elegir GF-FH-SR?
•Proteja las líneas vulnerables cerca de zonas de calor intenso.
Crea una barrera térmica alrededor de las mangueras hidráulicas, los cables y las tuberías cercanas a hornos, sistemas de escape y equipos de proceso que generan altas temperaturas.
•Gestionar más de un riesgo de calor
La construcción del producto está diseñada para brindar protección contra diversos riesgos térmicos, incluyendo calor radiante, exposición directa a las llamas y salpicaduras de metal fundido.
•Combine el aislamiento con la flexibilidad de ruta.
La estructura flexible de fibra de vidrio tejida permite el paso de mangueras y cables curvos, mientras que el revestimiento exterior de caucho de silicona mejora aún más la flexibilidad, la durabilidad y la resistencia a la exposición ambiental.
• Cubre una amplia gama de diámetros de ensamblaje.
Disponibles en diámetros interiores que van desde 6 hasta 150 mm, proporcionan protección para cables pequeños, mangueras hidráulicas y tuberías o haces de mangueras de mayor tamaño.
Características principales

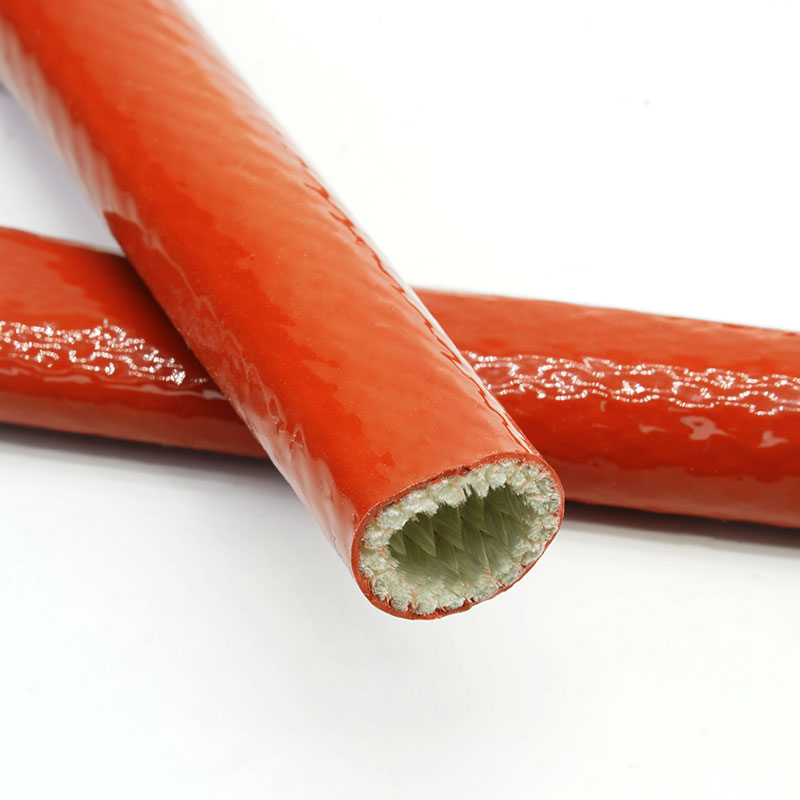

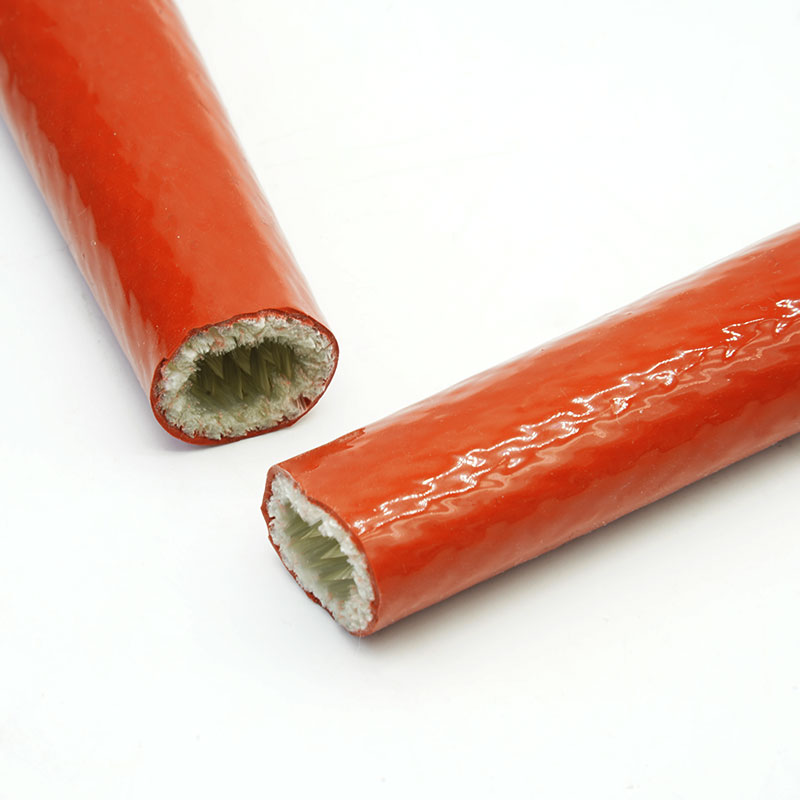

1.Sustrato de fibra de vidrio E-Glass
Utiliza un refuerzo tubular tejido sin álcalis para un aislamiento a altas temperaturas.

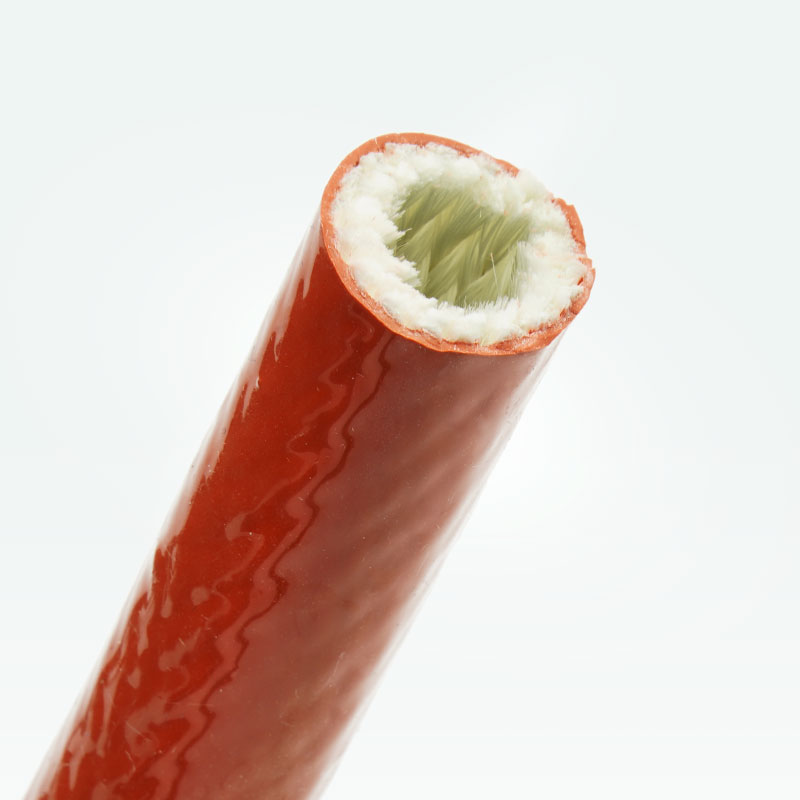

2.Recubrimiento de silicona de alta temperatura
La funda de fibra de vidrio está recubierta con una capa de caucho de silicona resistente a altas temperaturas.
3.Amplio rango de temperatura de funcionamiento
Diseñado para funcionar de forma continua a temperaturas comprendidas entre -50 °C y +260 °C, lo que permite su uso tanto en entornos industriales de baja como de alta temperatura.
4.Protección contra la exposición a altas temperaturas
Proporciona protección contra el calor radiante, las llamas y las salpicaduras de metal fundido.
5.Diseño tubular flexible
Su construcción tubular flexible se adapta a las curvas habituales de mangueras y cables, manteniendo al mismo tiempo una cobertura protectora externa continua.
| Material | Fibra de vidrio + Caucho de silicona resistente a altas temperaturas |
| Temperatura de funcionamiento | -50℃~+260℃, temperatura máxima de hasta 3000°F (1650°C) |
| Voltaje nominal | 7kV-25kV |
| Inflamabilidad | VW-1 |
| Color estándar | Rojo (color personalizable) |
| Proceso de dar un título | Rohs, Alcance |
| Herramienta de corte | Cortar con tijeras |
Presupuesto
Número de pieza | Diámetro interior | Muro Espesor (mm) | Embalaje Longitud (m/bobina) |
| mm | pulgada |
| GF-FH-SR-006-RD | 6 | 1/4" | 1.5 | 20 |
| GF-FH-SR-008-RD | 8 | 5/16" | 1.6 | 20 |
| GF-FH-SR-010-RD | 10 | 3/8" | 1.8 | 20 |
| GF-FH-SR-012-RD | 12 | 1/2" | 2.0 | 20 |
| GF-FH-SR-015-RD | 15 | 5/8" | 2.1 | 20 |
| GF-FH-SR-020-RD | 20 | 3/4" | 2.4 | 20 |
| GF-FH-SR-022-RD | 22 | 7/8" | 2.5 | 20 |
| GF-FH-SR-025-RD | 25 | 1" | 2.6 | 20 |
| GF-FH-SR-030-RD | 30 | 1-1/8" | 2.9 | 20 |
| GF-FH-SR-032-RD | 32 | 1-1/4" | 3.0 | 20 |
| GF-FH-SR-035-RD | 35 | 1-3/8" | 3.1 | 20 |
| GF-FH-SR-038-RD | 38 | 1-1/2" | 3.3 | 20 |
| GF-FH-SR-040-RD | 40 | 1-5/8" | 3.4 | 20 |
| GF-FH-SR-045-RD | 45 | 1-3/4" | 3.5 | 20 |
| GF-FH-SR-050-RD | 50 | 2" | 3.6 | 20 |
| GF-FH-SR-055-RD | 55 | 2-1/4" | 3.7 | 20 |
| GF-FH-SR-060-RD | 60 | 2-3/8" | 3.8 | 20 |
| GF-FH-SR-065-RD | 65 | 2-1/2" | 3.8 | 20 |
| GF-FH-SR-070-RD | 70 | 2-3/4" | 4.0 | 20 |
| GF-FH-SR-075-RD | 75 | 3" | 4.1 | 10 |
| GF-FH-SR-080-RD | 80 | 3-1/8" | 4.2 | 10 |
| GF-FH-SR-085-RD | 85 | 3-1/4" | 4.3 | 10 |
| GF-FH-SR-090-RD | 90 | 3-1/2" | 4.4 | 10 |
| GF-FH-SR-095-RD | 95 | 3-3/4" | 4.5 | 10 |
| GF-FH-SR-100-RD | 100 | 4" | 4.6 | 10 |
| GF-FH-SR-110-RD | 110 | 4-3/8" | 5.0 | 10 |
| GF-FH-SR-120-RD | 120 | 4-3/4" | 5.2 | 10 |
| GF-FH-SR-130-RD | 130 | 5-1/8" | 5.5 | 10 |
| GF-FH-SR-150-RD | 150 | 6" | 6.0 | 10 |
Aplicaciones típicas
Acerías y fundiciones
Ayuda a proteger mangueras, cables y tuberías del calor radiante y las salpicaduras de metal fundido cerca de las áreas de fundición y procesamiento de metales.
Equipos hidráulicos cerca de hornos
Reduce la exposición térmica directa que puede endurecer, agrietar o envejecer prematuramente las cubiertas de las mangueras hidráulicas.
Celdas de soldadura y trabajo en caliente
Protege las líneas de servicio de chispas intermitentes, calor y fuentes de llama cercanas en lugares donde no es posible alejar el trazado.
Zonas del motor y del escape
Proporciona una capa aislante alrededor de las tuberías compatibles que discurren cerca de colectores calientes, componentes de escape o motores industriales.
Mida el diámetro exterior mayor a lo largo del conjunto protegido, incluyendo juntas, abrazaderas y ensanchamientos locales. Elija un diámetro interior que permita la instalación sin comprimir la manguera ni dejar una funda innecesariamente suelta.
Mapee la fuente de calor, la distancia, la orientación, el tiempo de exposición y determine si el peligro es calor radiante, llama directa o salpicaduras de material fundido. Verifique las curvas y el movimiento durante todo el ciclo del equipo. Defina cómo se asegurarán los extremos de los manguitos y cómo se protegerán contra el deshilachado o la entrada de contaminantes.
Personalización disponible
•Diámetro y espesor de pared-Se dispone de una gama de diámetros interiores estándar, y se pueden fabricar tamaños y espesores de pared personalizados según los requisitos del proyecto.
•Opciones de color -Disponemos de múltiples opciones de color para satisfacer las preferencias de los clientes y los requisitos del proyecto.
•Preparación de la longitud y el embalaje -Disponemos de longitudes personalizadas, y el corte y el suministro se organizan según las especificaciones confirmadas.
•Identificación y embalaje - Las etiquetas de producto, la identificación de lotes y el embalaje personalizado están disponibles para cumplir con los requisitos de identificación y entrega.requisitos.
La funda ignífuga de fibra de vidrio recubierta de silicona GF-FH-SR cuenta con el respaldo de los informes de prueba UL 1441 y la documentación pertinente de cumplimiento con RoHS y REACH. Estos documentos proporcionan evidencia que respalda los requisitos de seguridad y materiales aplicables al producto.
La calidad del producto se controla mediante la verificación de la materia prima, la inspección del recubrimiento, las comprobaciones dimensionales y el seguimiento del proceso de fabricación para garantizar una construcción uniforme y una protección térmica fiable.
•Verificación de materia prima -El sustrato de fibra de vidrio, los materiales de recubrimiento de silicona y los registros de materiales pertinentes se cotejan con las especificaciones confirmadas del producto.
•Inspección dimensional -El diámetro interior, el espesor de la pared y la longitud final se inspeccionan utilizando los métodos especificados para verificar que cumplen con las tolerancias dimensionales aplicables.
• Inspección visual y de mano de obra -Los productos se inspeccionan para detectar grietas, daños en el revestimiento, contaminación, defectos de construcción y otros defectos que puedan afectar la apariencia o la idoneidad para su uso.
• Inspección final y liberación -Las especificaciones del producto, el color, la cantidad, el embalaje y las etiquetas se comprueban antes del envío para garantizar que se ajusten a los requisitos del pedido confirmado.
01. ¿Para qué se utiliza una funda ignífuga de fibra de vidrio recubierta de silicona?
Una funda ignífuga de fibra de vidrio recubierta de silicona protege las mangueras hidráulicas, los cables y las tuberías que operan cerca de fuentes de alta temperatura. Ayuda a reducir los efectos del calor radiante, las llamas y las salpicaduras de metal fundido.
02. ¿Cuál es la temperatura de funcionamiento continuo del GF-FH-SR?
El rango de temperatura de funcionamiento continuo especificado es de -50 °C a +260 °C. La exposición térmica máxima es diferente de la temperatura de servicio continuo y no debe interpretarse como una clasificación de funcionamiento continuo.
03. ¿Cómo selecciono el diámetro correcto del manguito ignífugo?
Mida el diámetro exterior máximo de la manguera, cable, tubería o conjunto completo, incluyendo los racores y las secciones ensanchadas. Tenga en cuenta las curvas y el espacio libre para la instalación, y seleccione un diámetro interior que permita la instalación sin holgura excesiva ni movimiento restringido.
04. ¿Cómo se debe inspeccionar y mantener el GF-FH-SR?
Inspeccione periódicamente el manguito según el plan de mantenimiento del equipo para detectar grietas en el revestimiento, daños, desgaste, contaminación o extremos sueltos. Si se detectan daños importantes, reevalúe su idoneidad para las condiciones térmicas de funcionamiento y sustitúyalo cuando sea necesario.
Solicite una muestra o un presupuesto.
Envíe el diámetro exterior del conjunto protegido, las dimensiones de los accesorios, la longitud de la funda requerida, la temperatura de la fuente de calor, la distancia a la fuente, el tiempo de exposición previsto, el riesgo de llama o salpicaduras, el movimiento, el método de fijación del extremo, el color y la cantidad. MJ FLEX puede revisar el modelo GF-FH-SR, proporcionar la documentación técnica correspondiente y gestionar una muestra o un presupuesto para su evaluación.
