¿Por qué elegir la funda trenzada expandible BRS-PET?
• Soluciona el desorden de cables cotidiano
La trenza agrupa los cables sueltos formando un arnés limpio y manejable.
• Reduzca el desgaste rutinario de la cubierta del cable
El PET proporciona una barrera protectora ligera contra la fricción y los arañazos.
• Instalación rápida mediante conectores
Su diseño expandible reduce la necesidad de retirar los conectores y facilita un montaje eficiente.
• Evite pagar por calificaciones especiales innecesarias.
La versión estándar cubre la protección general en interiores cuando no se requiere ninguna certificación específica contra incendios, rayos UV o del sector.
Características principales
1. Material de monofilamento de PET
Proporciona una protección fiable para cables de uso general.
2. Diseño trenzado expandible
Se ajusta a los conectores y admite variaciones moderadas en el haz de cables.
3. Protección ligera contra la abrasión
Protege los revestimientos de los cables sin necesidad de un conducto grueso.
4. Enrutamiento flexible de cables
Sigue curvas y trayectorias de arnés irregulares.
5. Estructura abierta y transpirable
Permite que el calor y la humedad se disipen en lugar de sellar el paquete.
6. Cortable con cuchilla caliente
Favorece un corte limpio y reduce el deshilachado de los extremos.
7. Amplia gama de personalización
El tamaño, el color, la longitud de corte, el embalaje y el etiquetado se pueden personalizar según la cantidad mínima de pedido (MOQ).
| Material | Monofilamento de PET |
| Construcción | Trenza expandible |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL94 V2 |
| Resistencia a la abrasión | Medio |
| Espesor de pared | 0,65 ± 0,05 mm |
| Color estándar | Negro |
| Proceso de dar un título | Cumple con RoHS, REACH y está libre de halógenos. |
| Libre de halógenos | Sí |
| Resistente a los rayos UV | Sí |
| Herramienta de corte | Cuchillo caliente |
Presupuesto
Número de pieza | Ancho plano (W) | Rango ampliado (mm) | Muro Espesor (mm) | Embalaje Longitud (m/bobina) |
Pulgada | mm | Mini) | Máx.(O) |
BRS-PET-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-BK | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Nota: El rango ampliado describe la capacidad geométrica, no el punto de operación continuo preferido. Seleccionar una expansión cercana a la máxima aumenta las aberturas de la trenza, reduce la cobertura de la superficie y acorta la longitud instalada.
Aplicaciones típicas
Mazos de cables para automóviles
Organiza el cableado interior y general del vehículo, a la vez que reduce la abrasión por contacto.
Paneles de control industrial
Agrupa el cableado de señal, control y alimentación para mejorar el enrutamiento y la facilidad de mantenimiento.
Robótica y automatización
Gestiona grupos de cables flexibles a lo largo de los bastidores de las máquinas y los conjuntos móviles.
aparatos eléctricos
Protege los cables internos de las carcasas, los bordes afilados y la manipulación durante la instalación.

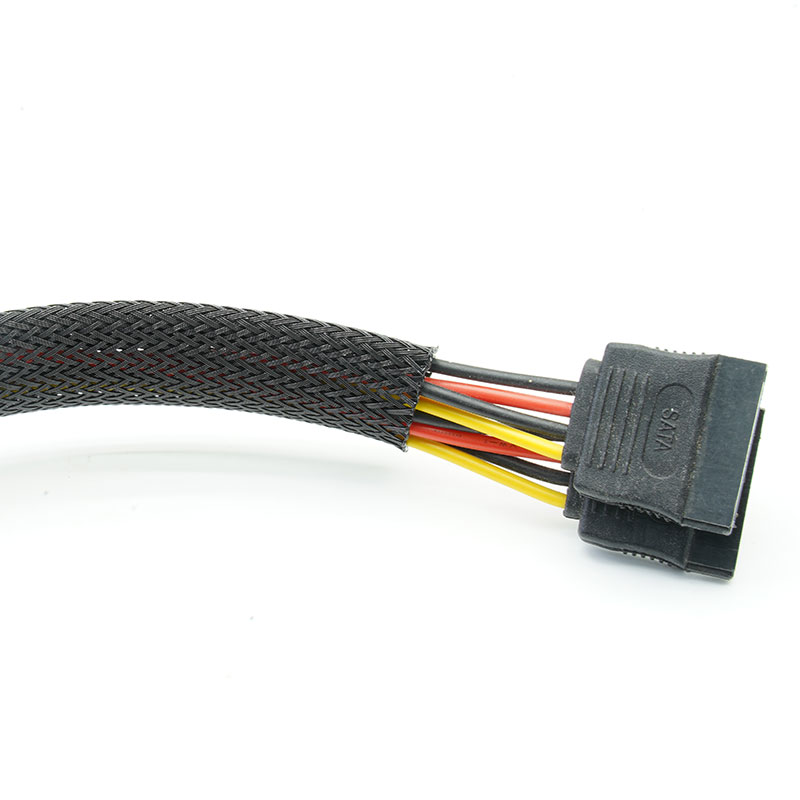

Computadoras y equipos electrónicos
Mantiene organizados los cables de alimentación y de datos sin necesidad de añadir conductos voluminosos.
Proyectos de rehabilitación general
Se desliza sobre tendidos de cables y conectores desconectados donde se prefiere una funda expandible cerrada.
Mida el haz terminado y el conector más grande, luego elija un tamaño que proporcione una expansión adecuada sin una pérdida excesiva de cobertura. Indique la temperatura de trabajo, el nivel de abrasión, el color, la longitud de corte y cualquier norma de resistencia al fuego, a los rayos UV o a cualquier otra norma industrial. Si se aplica un requisito específico, seleccione el grado de PET funcional correspondiente en lugar de la versión general.
Personalización disponible
• Rango de tamaños - Se pueden suministrar varios diámetros nominales para cables pequeños hasta haces de cables de mayor tamaño.
• Combinación de colores - El color negro es el estándar; se pueden producir colores adicionales para identificación o requisitos de marca.
• Densidad y expansión de la trenza - La construcción puede revisarse para equilibrar la cobertura, la flexibilidad y el paso de conectores.
• Longitudes cortadas - Las piezas precortadas con extremos sellados mediante corte térmico pueden servir de soporte para el montaje del arnés en el lado de la línea.
• Embalaje privado - La longitud del rollo, la caja de venta al por menor, el código de barras, la etiqueta del cliente y la cantidad de cajas se pueden personalizar.
El BRS-PET general está diseñado para la organización estándar de cables y la protección contra la abrasión. Se puede proporcionar la documentación aplicable de RoHS, REACH y libre de halógenos para los materiales aprobados. Cuando se especifique el rendimiento UL 94 V-0, VW-1, FMVSS 302, UV o EN 45545, utilice la variante MJ FLEX probada correspondiente en lugar de aplicar esas especificaciones al producto general.
• inspección de hilo de PET - Antes del trenzado, se comprueban el material, el diámetro del filamento, el color y el estado de la superficie.
• Control de trenzas en proceso - Durante la producción se controlan la cobertura, el patrón de trenzado, la tensión y el diámetro.
• Verificación de expansión - Las muestras se colocan sobre mandriles controlados para comprobar la expansión y la recuperación.
• Control de longitud - La longitud del rollo o la longitud precortada se verifica con respecto al pedido y la tolerancia acordada.
• Aspecto final y embalaje - Se inspeccionan los extremos, la limpieza de la superficie, las etiquetas y el embalaje antes del envío.
01. ¿Cuánto puede expandirse la manga?
La expansión depende del tamaño nominal y de la construcción del trenzado. Proporcione las dimensiones del haz y del conector para obtener una recomendación adecuada.
02. ¿Se puede cortar con tijeras?
Sí, es posible, pero se recomienda usar un cuchillo caliente porque sella los filamentos de PET y ayuda a reducir el deshilachado.
03. ¿Es el PET estándar apto para exteriores?
Para exposiciones prolongadas a la luz solar, utilice la versión resistente a los rayos UV y revise los requisitos ambientales reales.
04. ¿Es ignífugo?
No asuma una clasificación de inflamabilidad definida para la versión general. Seleccione la variante VW-1, UL 94 V-0 o EN 45545 cuando la especificación lo requiera.
05. ¿Hay colores personalizados disponibles?
El desarrollo del color puede revisarse en función de los requisitos de volumen y rendimiento. Los cambios de color pueden afectar la resistencia a los rayos UV o la inflamabilidad, por lo que deben aprobarse antes de la producción.
Solicite una muestra o un presupuesto.
Indique el diámetro del haz, el tamaño del conector, el entorno, la norma requerida y la cantidad. MJ FLEX le recomendará una construcción adecuada y le enviará muestras o un presupuesto.
