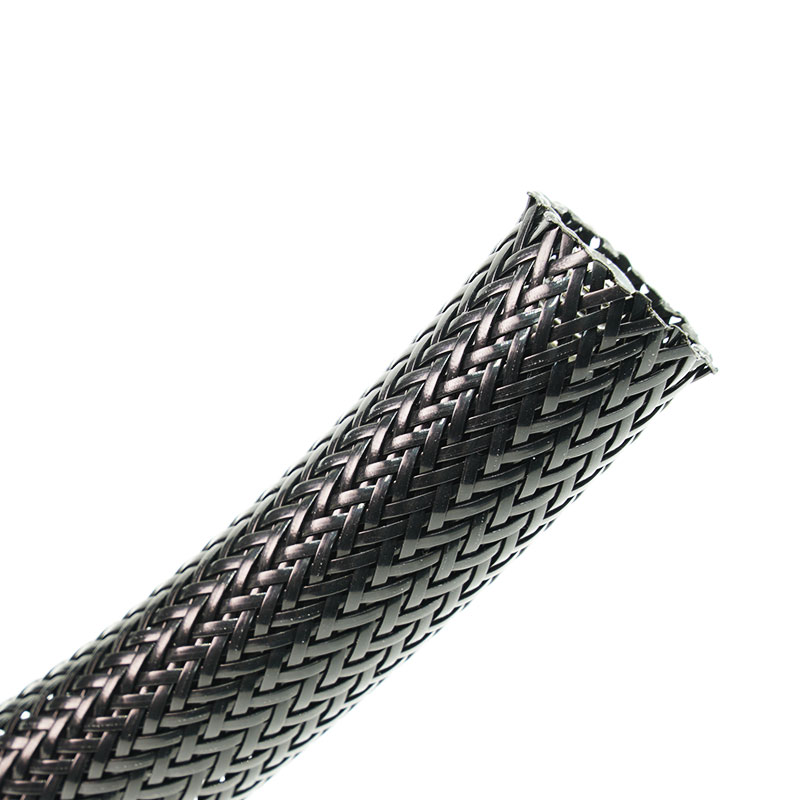

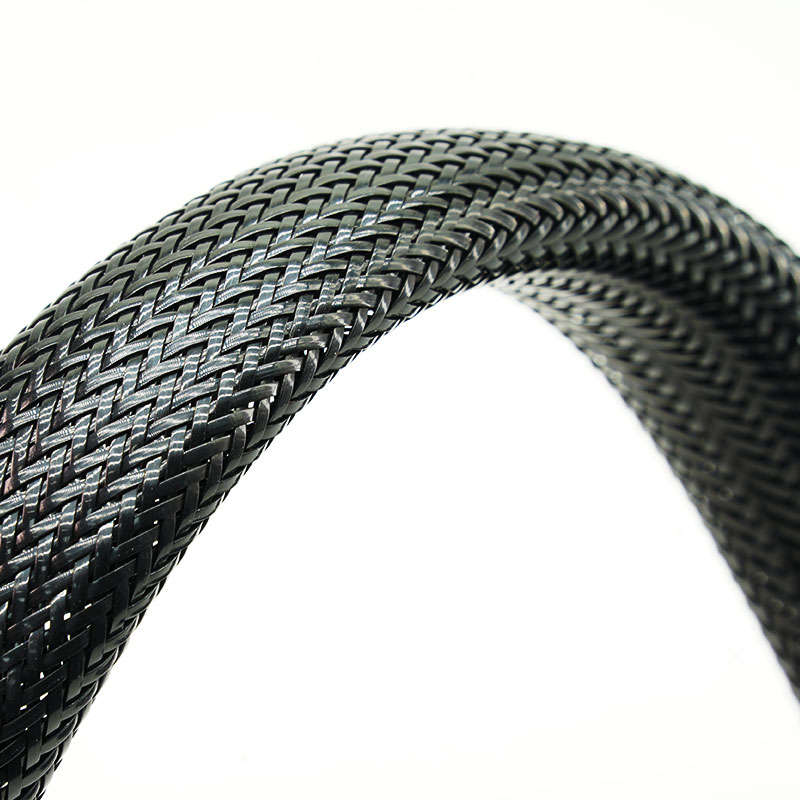

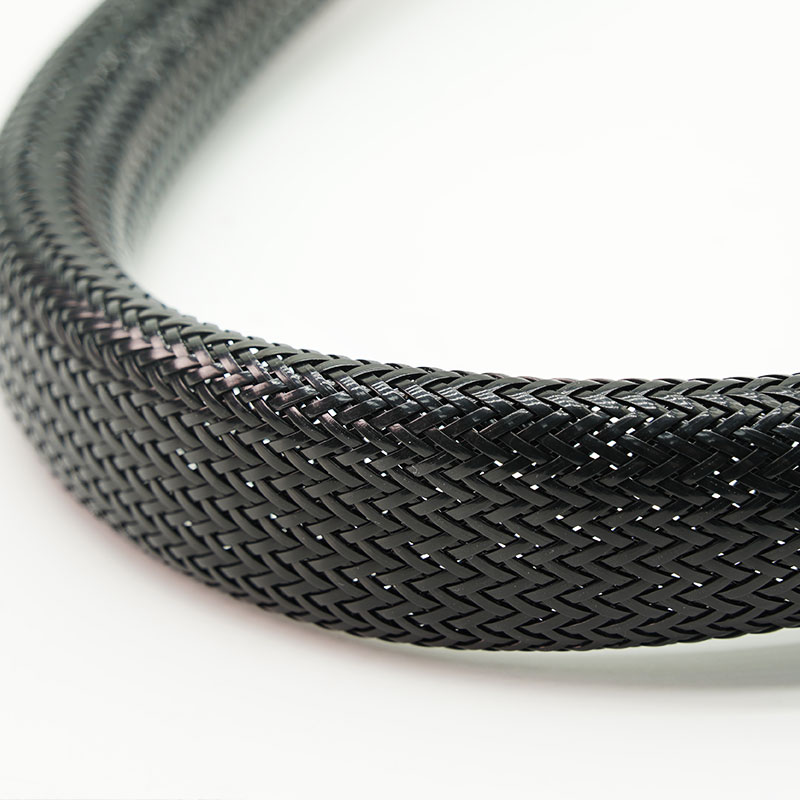

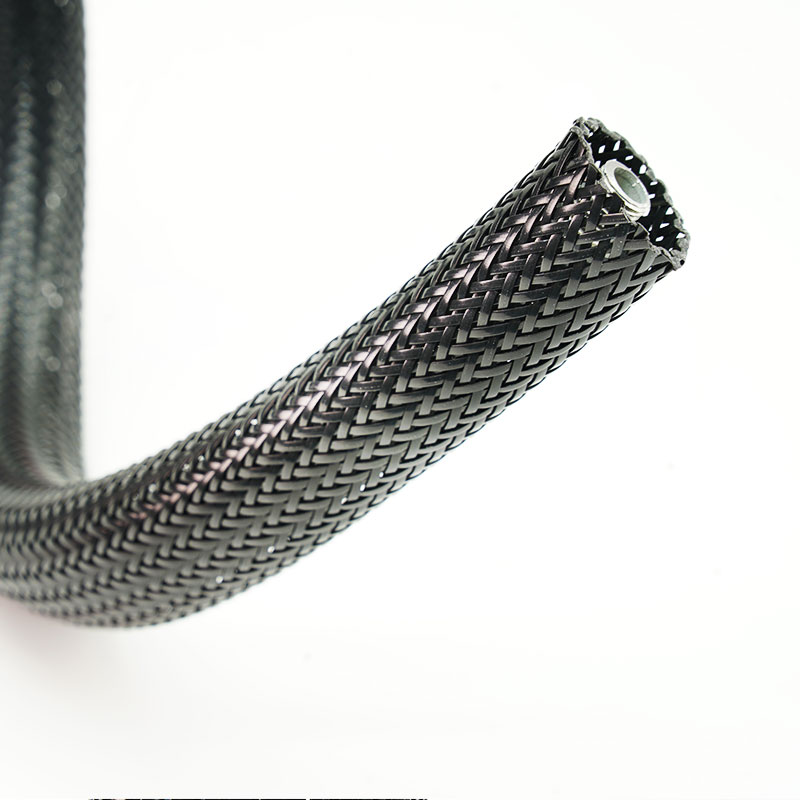

¿Por qué elegir el protector contra la abrasión de filamento plano BRS-PAFF?
• Reduzca los enganches en equipos de trabajo en mal estado.
El perfil de filamento ancho y más liso tiene menos probabilidades de engancharse que una construcción de filamento redondo abierto.
• Aumentar la cobertura de la superficie
El hilo plano crea una densa capa protectora alrededor del cable o del haz de mangueras.
• Proteja las rutas de mayor desgaste.
El resistente nailon soporta aplicaciones expuestas a arrastre, roce y manipulación repetida.
• Mantenga una instalación discreta
La trenza proporciona una cobertura duradera sin el volumen de los tubos rígidos o los protectores de manguera pesados.
Características principales
1. Construcción con filamento plano de nailon.
Crea una amplia superficie de contacto y una densa cobertura protectora.
2. Perfil liso y resistente a enganches
Ayuda a que el conjunto con funda se desplace sobre superficies rugosas con menos enganches.
3. Alta resistencia a la abrasión
Diseñado para rutas de cables y mangueras expuestas a roce repetido.
4. Protección de bajo perfil
Añade una capa exterior resistente sin generar un volumen excesivo.
5. Estructura trenzada flexible
Sigue las rutas de los equipos y realiza movimientos moderados.
6. Ajuste expandible
Permite la instalación en haces de cables de diferentes diámetros y sobre accesorios, siempre que el tamaño lo permita.
7. Suministro específico del proyecto
Disponible con diámetro, longitud, color y embalaje personalizados, sujetos a revisión.
| Material | Filamento plano de nailon |
| Construcción | Trenza densa y expandible |
| Temperatura de funcionamiento | -60°C a +160°C |
| Punto de fusión | 256±10°C |
| Inflamabilidad | UL 94 V2 |
| Resistencia a la abrasión | Extremadamente alto |
| Color estándar | Negro |
| Cumple con la normativa RoHS | Sí |
| Cumple con la normativa REACH | Sí |
| Libre de halógenos | Sí |
| Herramienta de corte | Cuchillo caliente |
Presupuesto
Número de pieza | Ancho plano (W) | Rango ampliado (mm) | Embalaje Longitud (m/bobina) |
Pulgada | mm | Mini) | Máx.(O) |
BRS-PAFF-008-BK | 5/16” | 8±2 | 6 | 12 | 100 |
BRS-PAFF-012-BK | 1/2” | 12 | 10 | 16 | 100 |
BRS-PAFF-019-BK | 3/4” | 19 | 16 | 25 | 100 |
| 1-1/4” | 32 | 28 | 38 | 50 |
| 1-3/4” | 45 | 38 | 59 | 50 |
| 2” | 50 | 44 | 62 | 25 |
| 2-1/2” | 63 | 45 | 25 | 100 |
● Nota: El rango ampliado describe la capacidad geométrica, no el punto de operación continuo preferido. Seleccionar una expansión cercana a la máxima aumenta las aberturas de la trenza, reduce la cobertura de la superficie y acorta la longitud instalada.
Aplicaciones típicas
Carretillas elevadoras y equipos de manipulación de materiales
Protege los recorridos de cables y mangueras que rozan con los bastidores y que pasan por espacios reducidos entre los equipos.
Máquinas de soldar
Reduce el desgaste mecánico de los cables que se arrastran por suelos o zonas de fabricación; la exposición a chispas y al calor requiere una evaluación por separado.
Equipos de construcción y minería
Proporciona una protección superficial duradera para los arneses expuestos a la suciedad, las vibraciones y los contactos bruscos.
Rutas de cables adyacentes a sistemas hidráulicos
Separa y protege los cables eléctricos que discurren junto a las mangueras y los componentes móviles de los equipos.
Maquinaria marina e industrial
Controla los enganches y la abrasión en los puntos donde los haces pasan a través de estructuras congestionadas o rugosas.
Mida el cable o haz de mangueras en todo su rango de funcionamiento e identifique los racores que deben pasar a través del manguito. Especifique si el conjunto se arrastrará, se flexionará, entrará en contacto con fluido hidráulico o estará expuesto a salpicaduras de soldadura. Este producto protege las superficies, pero no debe presentarse como un manguito de contención de rotura hidráulica certificado.
Opciones de personalización
• Construcción con hilo plano - Se puede revisar el ancho del filamento y la densidad del trenzado para equilibrar la cobertura de la superficie y la flexibilidad.
• Diámetro instalado - El tamaño nominal se selecciona utilizando el cable o haz de mangueras real y sus accesorios.
• Longitud de corte y acabado final - Se pueden suministrar piezas específicas para cada proyecto tras confirmar el método de corte adecuado.
• Color y marcado - Se ofrecen colores estándar y especiales, etiquetas e identificación de lotes, sujetos a revisión.
• Embalaje industrial - El tamaño del rollo, el formato de la bobina y la cantidad de cajas se pueden adaptar al montaje del equipo o al uso en campo.
Las fundas de nailon de filamento plano son principalmente un producto para el control de la abrasión mecánica y los enganches. Se pueden proporcionar documentos que cumplan con las normas RoHS, REACH y que indiquen que están libres de halógenos para los materiales aplicables. No deben presentarse como fundas de contención de roturas hidráulicas, barreras contra salpicaduras de soldadura ni productos ignífugos certificados, a menos que se especifique una construcción probada por separado.
• Verificación de filamento plano - Antes de la producción, se comprueba el perfil del hilo, el material y el estado de la materia prima.
• Cobertura y control de bordes - Se revisa la trenza para detectar huecos, filamentos rizados y bordes irregulares.
• Revisión visual orientada a la abrasión - Se revisan las superficies para detectar defectos que puedan engancharse en los equipos o dañar el conjunto protegido.
• Comprobaciones dimensionales y de ajuste - El diámetro nominal, la expansión y la cobertura instalada se verifican con muestras representativas.
• Liberación específica del pedido - Antes del envío, se comprueban la longitud, el embalaje, las etiquetas y la documentación.
01. ¿Por qué utilizar filamento plano en lugar de monofilamento redondo?
El filamento plano proporciona una mayor cobertura de la superficie y una superficie exterior más lisa y de perfil más bajo, lo que puede mejorar el comportamiento frente a enganches y abrasión.
02. ¿Puede proteger las mangueras hidráulicas?
Puede proporcionar protección contra la abrasión externa, pero no es automáticamente un manguito de contención contra roturas hidráulicas. Utilice un manguito de contención diseñado específicamente para este fin.
03.¿Es apto para soldar cables?
Es útil para la protección contra la abrasión mecánica, pero la exposición directa a chispas, salpicaduras y altas temperaturas debe evaluarse por separado.
04.¿La expansión reduce la cobertura?
Sí. A medida que la funda trenzada se expande, la cobertura y la densidad de la pared cambian. Seleccione el tamaño según el diámetro real de la instalación.
Solicite una muestra o un presupuesto.
Indique el diámetro del haz, el tamaño del conector, el entorno, la norma requerida y la cantidad.
