¿Por qué elegir el telar dividido trenzado STW-PET-W?
1. Siga rutas de vehículos complejas
La estructura ondulada tejida se adapta a las curvas y a los perfiles cambiantes del arnés.
2. Instalación del arnés de velocidad

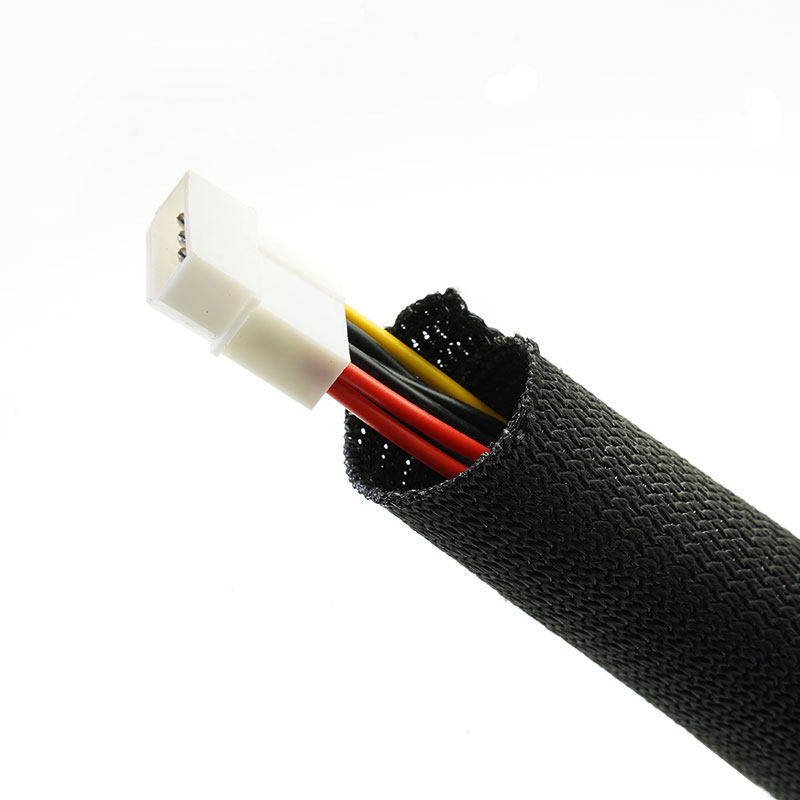

La entrada lateral permite el paso de cables terminados sin necesidad de introducirlos a través de un tubo cerrado.
3. Proteja los cables cerca de los paneles.
La cobertura textil reduce el desgaste de la chaqueta contra las estructuras del vehículo.
4. Simplificar el servicio y las sucursales.
El telar dividido se abre localmente para salidas y mantenimiento.
Características principales

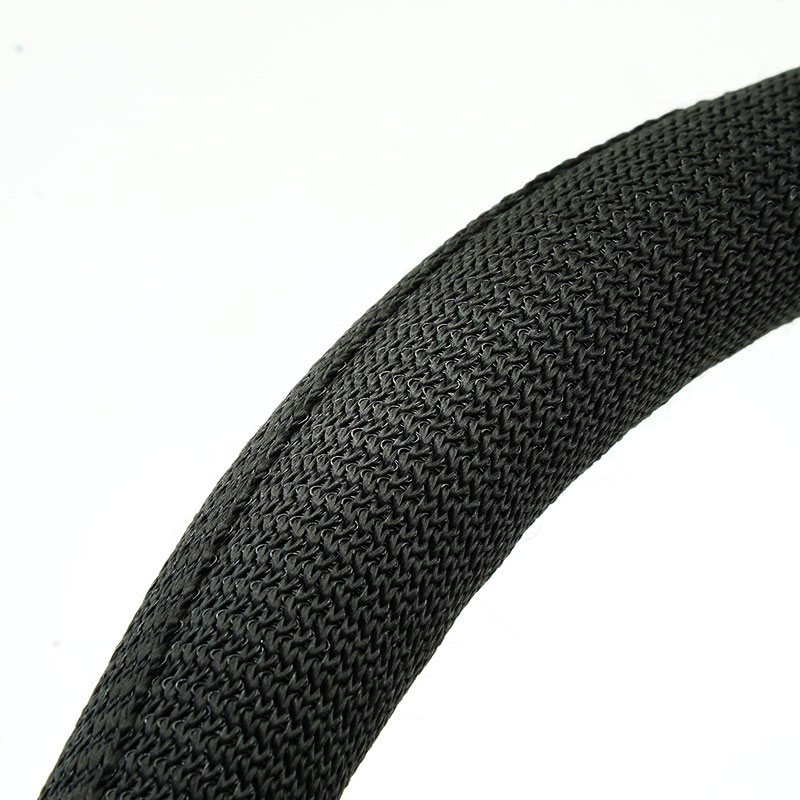

1. Estructura ondulada de punto por urdimbre
Proporciona una cobertura textil flexible.

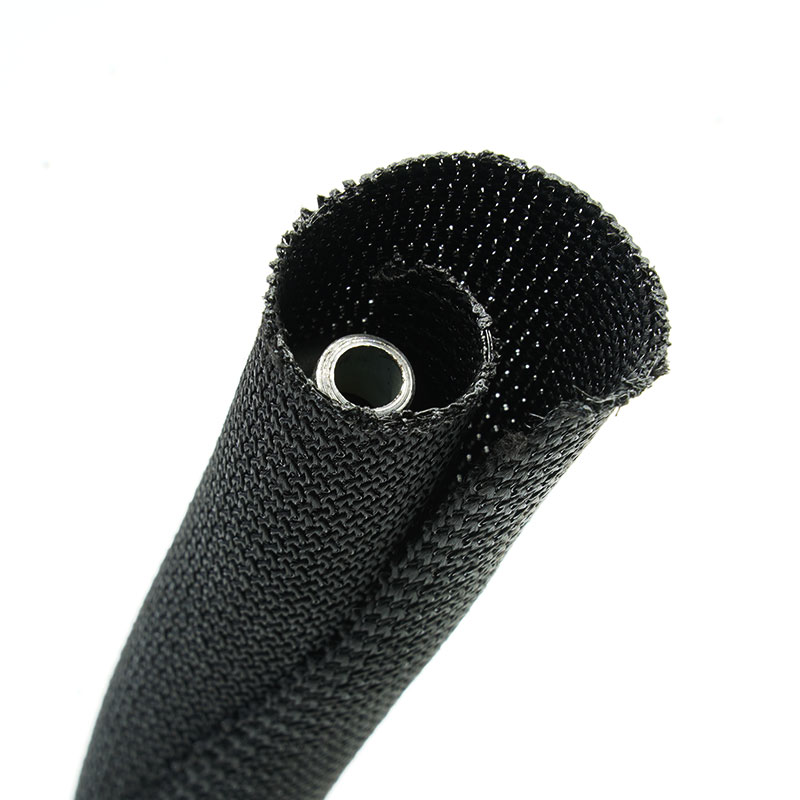

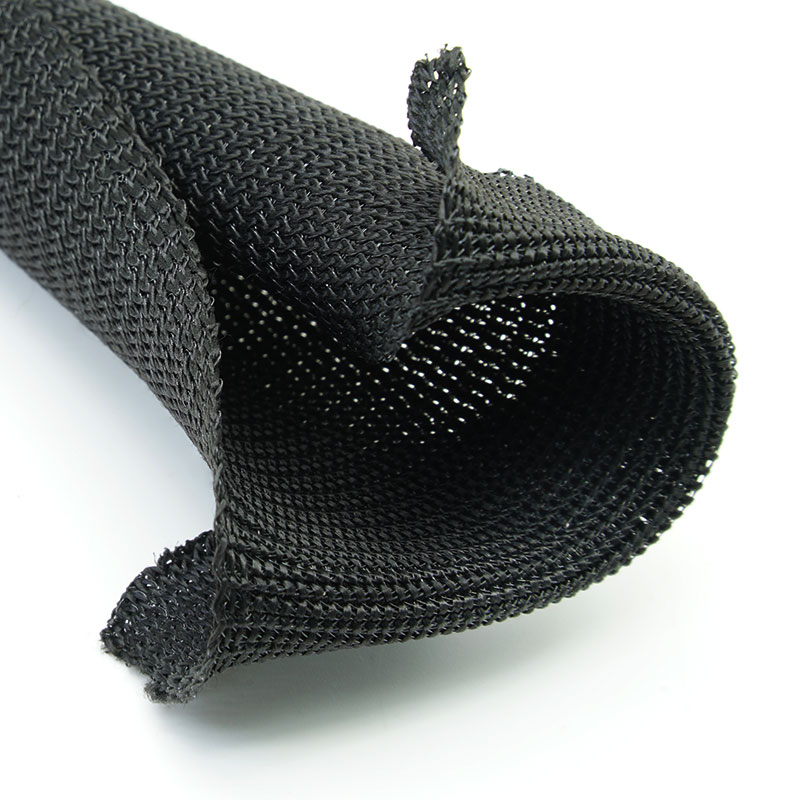

2. Perfil envolvente dividido
Admite la instalación con entrada lateral.
3. Flexibilidad en el enrutamiento automotriz
Sigue curvas y haces irregulares.
4. Construcción respetuosa con las ramas
Permite salidas de cableado locales.
5. Protección contra la abrasión
Ayuda a reducir el desgaste del revestimiento del cable.
6. Alternativa ligera
Evita el uso de conductos rígidos y voluminosos en áreas protegidas.
7. Suministro de arneses personalizados
Se pueden consultar los tamaños, las longitudes y el embalaje.
| Material | PET multifilamento+monofilamento |
| Construcción | Telar dividido de punto por urdimbre |
| Superposición | ≥35% |
| Temperatura de funcionamiento | -40°C a +150°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL94 V0, FMVSS302, GB8410-2006 |
| Color estándar | Negro, otros colores sujetos a MOQ |
| Proceso de dar un título | Cumple con RoHS, REACH y está libre de halógenos. |
| Libre de halógenos | Sí |
| Resistente a los rayos UV | Sí |
| Herramienta de corte | Cuchilla o cuchillo caliente |
| Suministrar | Rollos o piezas cortadas |
Presupuesto
Número de pieza | ID (mm) | | Ancho extendido
(mm) | Rango de diámetro del haz (mm) | Embalaje Longitud (m/bobina) |
Min | Máximo |
STW-PET-005-BK-W | 5 | 7 | 25±4 | 4 | 6 | 200 |
STW-PET-008-BK-W | 8 | 10 | 40±4 | 6 | 9 | 100 |
STW-PET-010-BK-W | 10 | 12 | 45±4 | 8 | 11 | 80 |
STW-PET-013-BK-W | 13 | 15 | 65±5 | 12 | 15 | 50 |
STW-PET-016-BK-W | 16 | 18 | 77±5 | 15 | 18 | 100 |
STW-PET-019-BK-W | 19 | 21 | 97±5 | 18 | 22 | 100 |
| | | | 23 | 26 | 50 |
| | | | 28 | 30 | 50 |
| | | | 29 | 34 | 50 |
| | | | 35 | 40 | 50 |
| | | | 48 | 52 | 25 |
● Nota: Seleccione el tamaño según el diámetro real del haz y asegúrese de que haya al menos un 35 % de solapamiento después de la instalación.
Aplicaciones típicas
Arneses del tablero
Las rutas de cableado se ramificaban a través de espacios interiores reducidos.
Sistemas de puertas y asientos
Protege los arneses flexibles alrededor de los módulos móviles.
Cableado de la carrocería y del techo
Contiene largos tendidos de cables detrás de los paneles de revestimiento.
Maquinaria industrial
Organiza el cableado de los sensores alrededor de los marcos y las curvas.
Accesorios
Protege los grupos de cables internos cerca de las carcasas.
Mida el diámetro mínimo y máximo del haz, la ubicación de las ramificaciones y el radio de curvatura. Seleccione un tamaño que cierre de forma segura sin aplanar el perfil tejido. Indique la abrasión, el movimiento, la temperatura y la presencia de fluidos. Utilice un material ignífugo o resistente a altas temperaturas, según las especificaciones del proyecto.
Personalización disponible
Tamaño nominal: adaptado al rango de cables.
Densidad del tejido: ajustada para mayor cobertura y flexibilidad.
Longitudes de corte - Preparado por zona de arnés.
Etiquetas y embalaje: kits OEM y marcas privadas disponibles.
El estándar STW-PET-W está diseñado para la organización mecánica de cables y la protección contra la abrasión. Las especificaciones de resistencia al fuego, a la temperatura, para uso automotriz y en productos químicos requieren datos de construcción precisos. Las declaraciones de materiales pueden estar disponibles para los hilos certificados.
Identidad del hilo: se comprueba el material y el color.
Inspección del perfil del tejido: se controla la uniformidad de la onda y los defectos.
Verificación del ajuste: se comprueban el cierre y las dimensiones.
Autorización de embalaje: se confirman la longitud, las etiquetas y la cantidad.
01. ¿En qué se diferencia de un fular tejido?
El tejido por urdimbre crea una estructura ondulada flexible y en bucle; el tejido plano tiene un entrelazado de hilos y una superficie diferentes.
02. ¿Pueden salir cables a lo largo del recorrido?
Sí. El perfil dividido se abre localmente para las sucursales.
03. ¿La versión estándar es ignífuga?
Solo cuando esté respaldado por datos de prueba para la construcción exacta.
Solicite una muestra o un presupuesto.
Indique la gama de productos, el entorno de instalación, el rendimiento requerido, la longitud de corte y la cantidad. MJ FLEX le recomendará la construcción adecuada y le enviará una muestra o un presupuesto.
