¿Por qué elegir el telar dividido de tejido STW-PES?
1. Proporciona una cobertura suave totalmente de poliéster.
El tejido crea una superficie de contacto uniforme alrededor de los cables.
2. Modernizar los arneses existentes

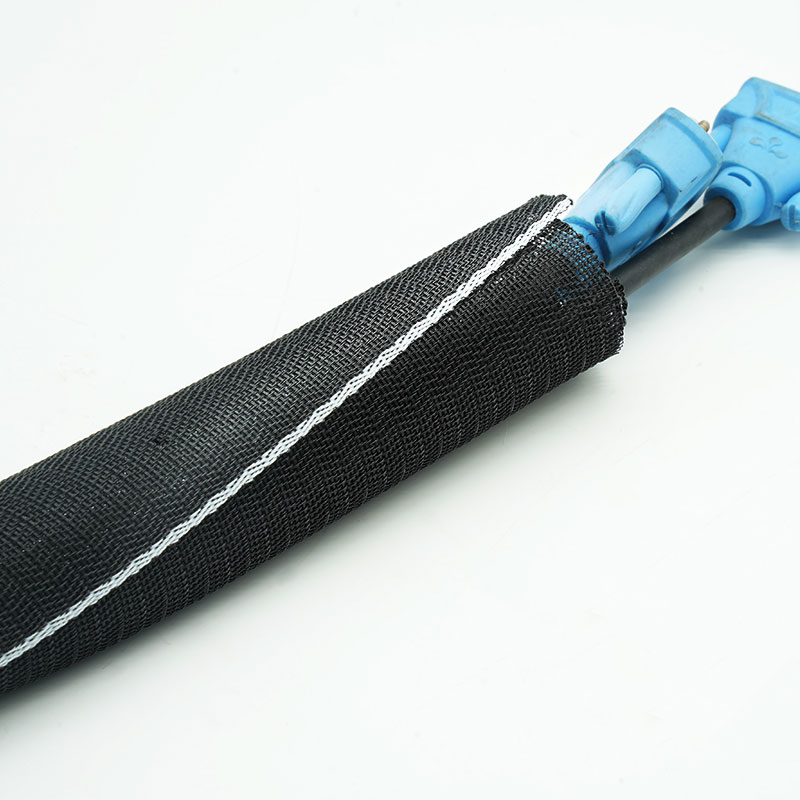

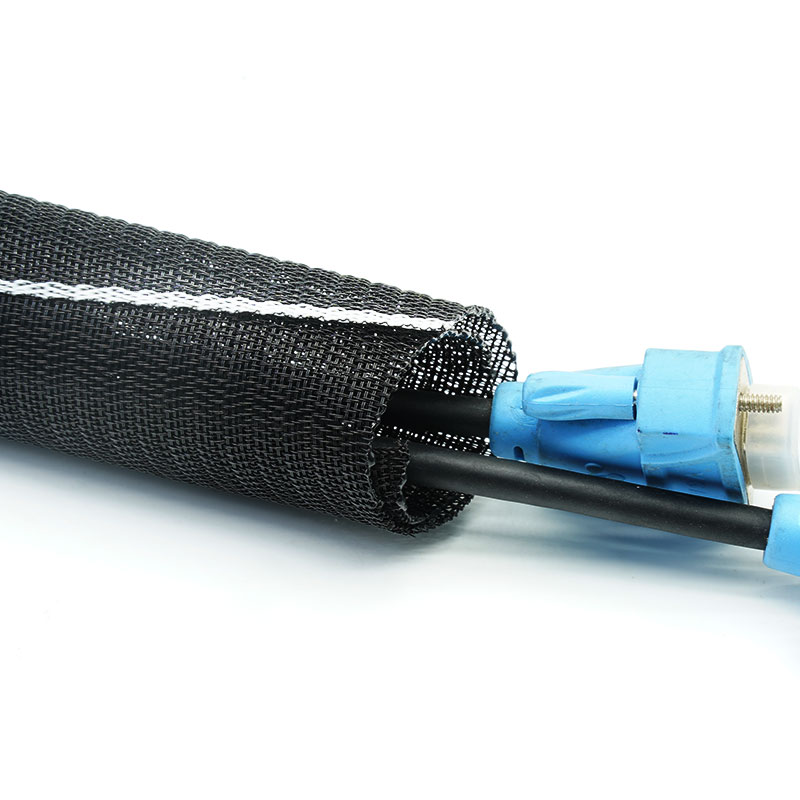

El perfil dividido se instala sin necesidad de retirar los conectores.
3. Organice los paquetes de cables mixtos.
El envoltorio flexible contiene alambres y ramificaciones irregulares.
4. Simplifica el mantenimiento.
La funda se vuelve a abrir para su inspección y para el cambio de cables.
Características principales
1. Construcción con hilo totalmente de poliéster.
Proporciona una protección textil ligera.

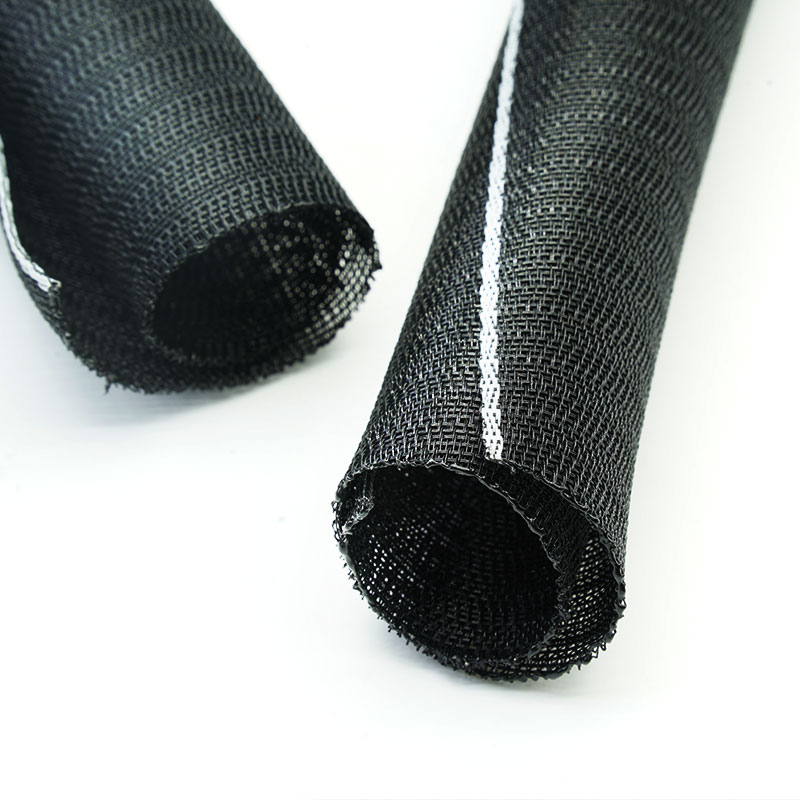

2. Diseño de envoltura dividida tejida
Se instala desde el lateral.
3. Superficie de contacto suave
Protege las cubiertas de los cables y los paneles cercanos.
4. Canalización de cables flexibles
Sigue las curvas y la variación del haz.
5. Ramificaciones accesibles
Permite salidas de cable locales.
6. Protección contra la abrasión de uso general
Reduce el roce y el desgaste habituales.
7. Suministro OEM personalizado
Se pueden consultar los tamaños, longitudes, colores y embalajes.
| Material | Poliéster |
| Construcción | Telar dividido tejido |
| Superposición | ≥35% |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | DIN5510 |

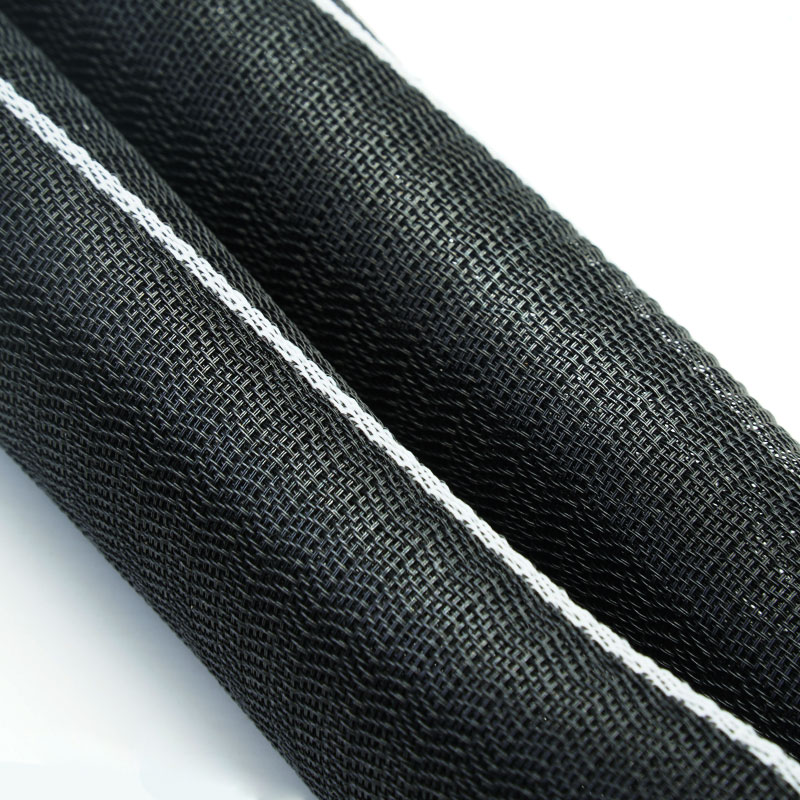

| Color estándar | Negro con una franja de identificación blanca |
| Cumple con la normativa RoHS | Sí |
| Cumple con la normativa REACH | Sí |
| Libre de halógenos | Sí |
| Resistente a los rayos UV | Sí |
| Herramienta de corte | Cuchilla o cuchillo caliente |
| Suministrar | Rollos o piezas cortadas |
Presupuesto
Número de pieza | ID (mm) | Ancho extendido
(mm) | Rango de diámetro del haz (mm) | Embalaje Longitud (m/bobina) |
Min | Máximo |
STW-PES-005-BK | 5 | 25±4 | 4 | 6 | 100 |
STW-PES-008-BK | 8 | 40±4 | 6 | 9 | 100 |
STW-PES-010-BK | 10 | 45±4 | 8 | 11 | 100 |
STW-PES-013-BK | 13 | 65±5 | 12 | 15 | 50 |
STW-PES-016-BK | 16 | 77±5 | 15 | 18 | 100 |
STW-PES-019-BK | 19 | 97±5 | 18 | 22 | 100 |
| | | 23 | 26 | 50 |
| | | 28 | 30 | 50 |
| | | 29 | 34 | 25 |
| | | 35 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Seleccione el tamaño según el diámetro real del haz y asegúrese de que haya al menos un 35 % de solapamiento después de la instalación.
Aplicaciones típicas
interiores de automóviles
Organiza el cableado detrás del salpicadero, los asientos y los revestimientos.
Maquinaria industrial
Protege los cables de control alrededor de los marcos y paneles.
armarios eléctricos
Contiene los cables a la vez que permite el acceso para la resolución de problemas.
Accesorios
Protege los cables internos del contacto con la vivienda.
Equipos de oficina y electrónicos
Crea un haz de cables limpio y funcional.
Mida el alcance del haz e incluya las ramificaciones y los conectores. Elija un solapamiento suficiente para una cobertura segura en las curvas. Tenga en cuenta los requisitos de resistencia a la abrasión, al movimiento, a la temperatura, a los fluidos y a la apariencia. Seleccione un grado ignífugo, de alta temperatura o resistente a los rayos UV cuando se requieran dichas propiedades.
Personalización disponible
Diámetro y solapamiento: adaptados al haz de cables.
Densidad del tejido: ajustada para una cobertura y un tacto óptimos.
Longitudes y extremos cortados: piezas preparadas con el acabado acordado.
Color y embalaje: Disponemos de etiquetas para proyectos, bolsas y cajas de cartón OEM.
El STW-PES estándar es una funda textil de poliéster de uso general. No asigne clasificaciones de resistencia al fuego, a los rayos UV, a altas temperaturas ni de reducción de ruido sin datos que lo respalden. Se pueden proporcionar los documentos aplicables relacionados con RoHS, REACH y halógenos para los materiales confirmados.
Control del hilo de poliéster: se verifican el material y el color.
Inspección de calidad del tejido: se comprueban la cobertura, los bordes y la posible contaminación.
Verificación dimensional: se confirman el tamaño, la superposición y la longitud.
Versión final: se comprueban las etiquetas, la cantidad y el embalaje.
01. ¿El STW-PES es igual que la versión 175 C?
No. Utilice STW-PET-HT cuando se requiera la construcción aprobada para altas temperaturas.
02. ¿Se puede instalar sobre conectores?
Sí. La envoltura dividida se instala desde el lateral.
03. ¿Se pueden suministrar colores personalizados?
Sí, sujeto a la disponibilidad del hilo y al pedido mínimo.
Solicite una muestra o un presupuesto.
Indique la gama de productos, el entorno de instalación, el rendimiento requerido, la longitud de corte y la cantidad. MJ FLEX le recomendará la construcción adecuada y le enviará una muestra o un presupuesto.
