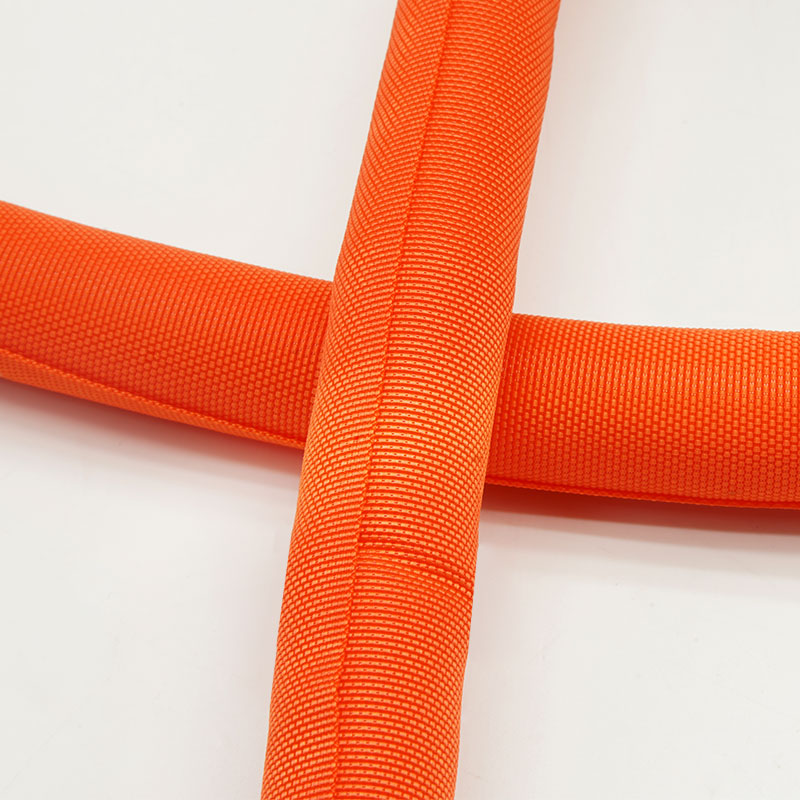

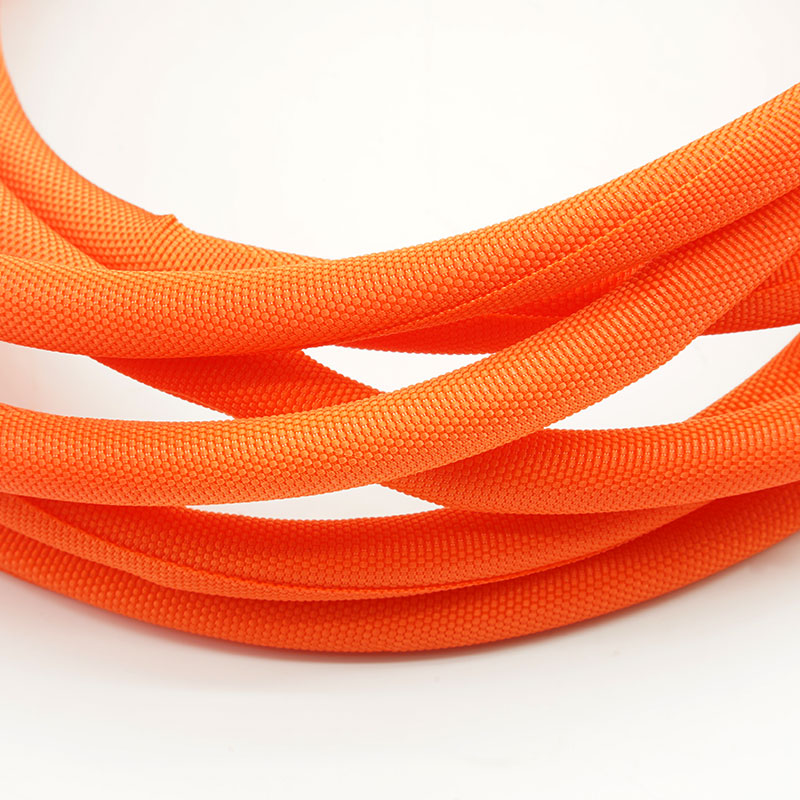

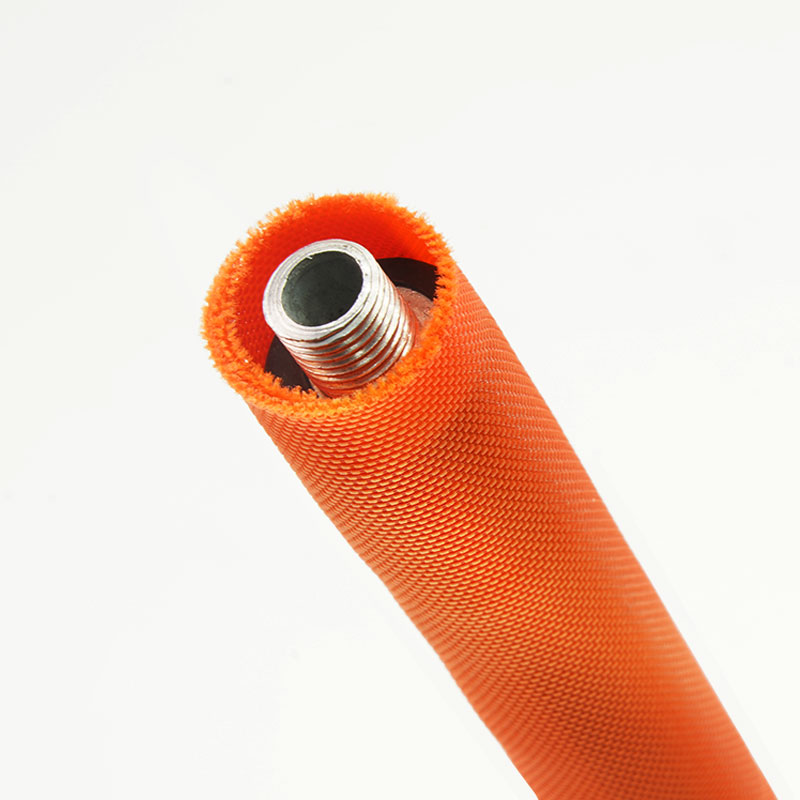

¿Por qué elegir la funda envolvente tejida STW-PET-HT?
La principal cuestión a la hora de seleccionar esta funda no es simplemente si el tejido tolera el calor, sino si la funda terminada sigue cubriendo el arnés cuando se expone al calor.
El STW-PET-HT resuelve este problema gracias a su diseño de cierre automático. La división permite instalar el manguito sobre el cableado existente, mientras que su sistema de cierre ayuda a mantener la abertura cerrada a 175 °C.
Características principales
1. Perfil cerrado a 175 °C
La funda está diseñada para no abrirse ni separarse a la temperatura indicada.
2. Cobertura en toda la división
Los bordes recubiertos ayudan a mantener los cables ocultos, evitando que una abertura los deje al descubierto.
3. Instalación sobre arneses ensamblados
Coloque la funda alrededor del cableado sin quitar los terminales ni los conectores.
4. Acceso para cambios posteriores
La construcción dividida facilita la instalación y el retrabajo del arnés.
5. Construcción de la tela
Proporciona un formato de funda textil para el enrutamiento de cables en la industria automotriz.
6. Ajuste flexible a lo largo del arnés
Sigue la ruta prevista, incluyendo curvas y cambios de dirección.
7. Dimensionamiento específico del proyecto
El tamaño de la funda se puede seleccionar según el diámetro real del arnés y las condiciones de instalación.
| Material | PET multifilamento+monofilamento |
| Característica principal | Permanece cerrado a 175 °C sin abrirse ni extenderse. |
| Superposición | ≥35% |
| Temperatura de funcionamiento | -40°C a +150°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL94V0,FMVSS302 |
| Resistencia a la abrasión | Consulte la norma ISO 6722. |
| Resistencia al envejecimiento | Consulte la norma ISO 6722. |
| Resistencia a líquidos | Consulte GMW14327 |
| Color estándar | Naranja |
| Proceso de dar un título | Cumple con RoHS, REACH y está libre de halógenos. |
| Libre de halógenos | Sí |
| Herramienta de corte | Cuchilla o cuchillo caliente |
Presupuesto
Número de pieza | Tamaño nominal (mm) | Ancho extendido
(mm) | Rango de diámetro del haz (mm) | Embalaje Longitud (m/bobina) |
Min | Máximo |
STW-PET-003-OR-HT | Φ3 | 25±2 | 2 | 4 | 100 |
STW-PET-005-OR-HT | Φ5 | 29±2 | 4 | 6 | 100 |
STW-PET-006-OR-HT | Φ6 | 34±2 | 4 | 7 | 100 |
STW-PET-008-OR-HT | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-OR-HT | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-OR-HT | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-OR-HT | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-OR-HT | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Seleccione el tamaño según el diámetro real del haz y asegúrese de que haya al menos un 35 % de solapamiento después de la instalación.
Aplicaciones típicas
Cableado cerca de zonas de alta temperatura
En los tramos del arnés donde la exposición al calor genera dudas sobre el correcto funcionamiento del cierre, el STW-PET-HT ayuda a mantener la funda enrollada alrededor de los cables.
Mazos de cables preensamblados para automóviles
Los conectores y las ramificaciones pueden impedir que se enrosque un tubo continuo en el arnés. El diseño dividido permite la instalación después del ensamblaje.
Secciones del arnés que requieren inspección o reparación.
El formato envolvente permite acceder al cableado sin necesidad de cortar un tubo que esté permanentemente cerrado.
Rutas con curvas y cambios de diámetro
Estas zonas deben comprobarse al seleccionar la talla para garantizar que la manga mantenga una cobertura adecuada a lo largo de todo el recorrido.
Comience con el diámetro exterior del arnés, luego identifique su sección más ancha, curvas, ramificaciones y ubicaciones de los conectores. Indíquenos dónde estará expuesta la funda al calor, la temperatura prevista y la duración de dicha exposición. Estos detalles nos permiten verificar tanto el tamaño como si el rendimiento térmico documentado coincide con la aplicación.
Personalización disponible
MJ FLEX puede asesorarle sobre el tamaño, la longitud de corte, el color y los requisitos de embalaje. Para un pedido personalizado, proporcione un dibujo del arnés o un rango de diámetros, la longitud de la funda requerida por arnés, la demanda anual y cualquier condición de prueba de temperatura específica.
Las especificaciones de temperatura y cierre deben coincidir con los resultados de las pruebas realizadas para la construcción específica de STW-PET-HT suministrada. Si su proyecto requiere una duración de envejecimiento térmico definida, una prueba de inflamabilidad o el cumplimiento de una norma automotriz, comunique el requisito antes de la aprobación para que se pueda revisar la evidencia correspondiente.
La muestra y la especificación aprobadas sirven de referencia para la producción. Las comprobaciones clave deben incluir las dimensiones y el aspecto del manguito, así como si este se ajusta correctamente al diámetro del arnés acordado. Cualquier prueba de aceptación a 175 °C específica del proyecto debe estar definida en la especificación aprobada.
01. ¿Qué diferencia a STW-PET-HT de una funda de tela dividida estándar?
Su característica distintiva es que la abertura de cierre automático permanece cerrada a 175 °C en lugar de abrirse.
02. ¿Significa “175 °C” que la funda puede funcionar de forma continua a esa temperatura?
Describe el comportamiento del cierre a 175 °C. El tiempo de exposición admisible y la temperatura de funcionamiento continuo deben confirmarse a partir de la especificación y las condiciones de prueba pertinentes.
03. ¿Se puede instalar después de haber colocado los conectores?
Sí. La construcción dividida permite que la funda se envuelva alrededor de un arnés ya ensamblado.
04. ¿Qué información necesitas para recomendar una talla?
Por favor, indique el rango de diámetro del arnés, el punto más ancho, los detalles del enrutamiento y cualquier área expuesta al calor.
Solicite una muestra o un presupuesto.
Envíe a MJ FLEX el diámetro de su arnés, el plano de aplicación, la temperatura prevista y el tiempo de exposición. Revisaremos los requisitos de ajuste y le recomendaremos el tamaño STW-PET-HT para su evaluación.
