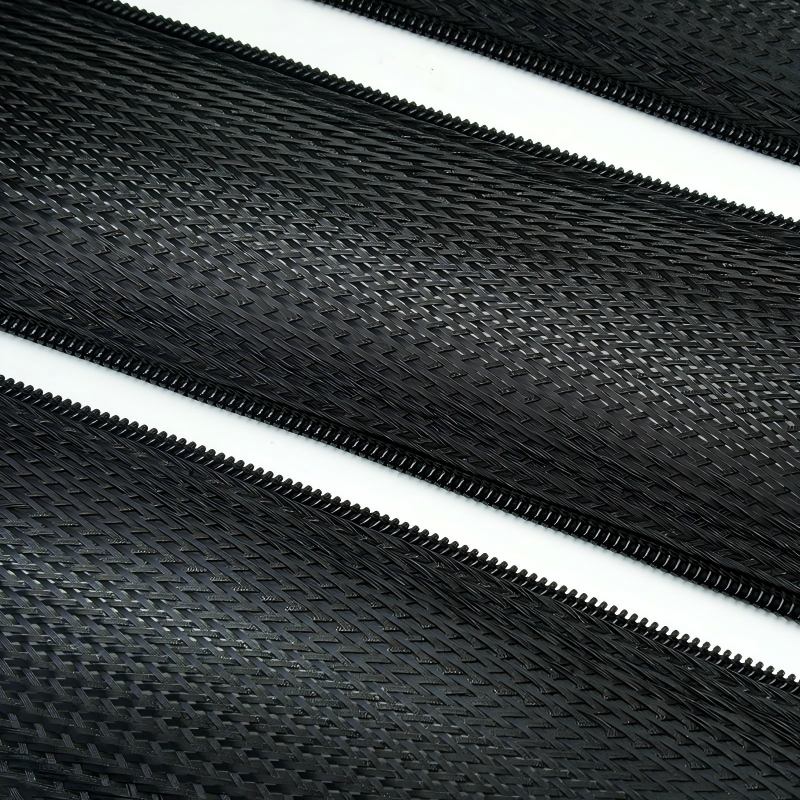

¿Por qué elegir la funda para cables con cremallera ZBW-PZP?
1. Asegure los tramos largos de cable.
La cremallera proporciona un cierre mecánico continuo que resiste la apertura accidental durante la manipulación.
2. Arneses terminados de reacondicionamiento
La instalación con acceso lateral evita tener que retirar enchufes, terminales o conectores de derivación.
3. Siga rutas complejas
La trenza expandible se adapta a las curvas y admite una gama controlada de tamaños de paquetes.
4. Acelerar el mantenimiento planificado
La funda se puede abrir con cremallera a lo largo del recorrido y volver a cerrar después de la inspección o del cambio de cables.
Características principales

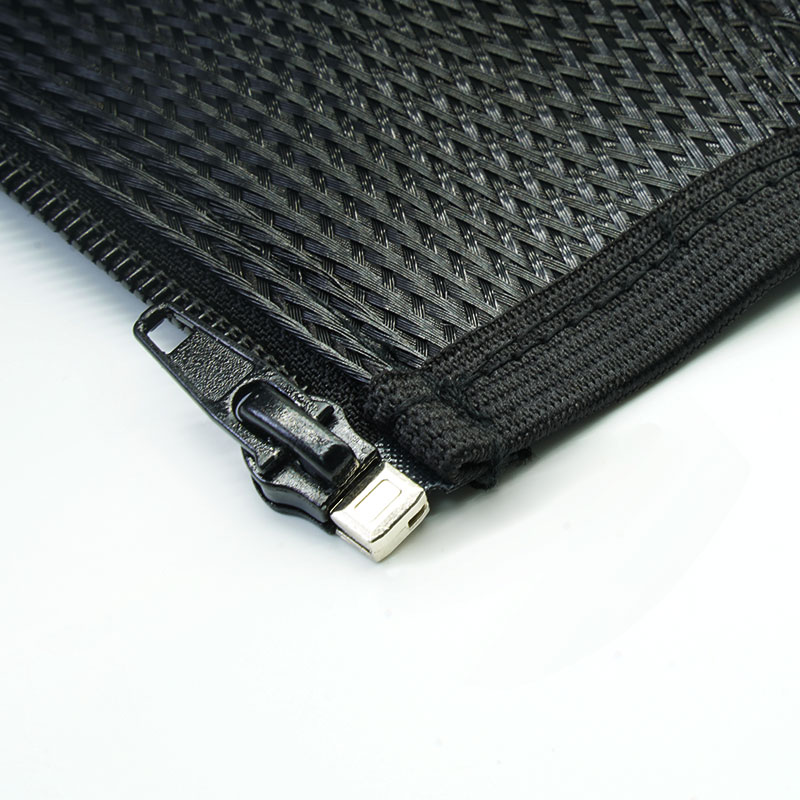

1. Cierre de cremallera completa
Proporciona una apertura y cierre precisos y repetibles a lo largo del recorrido del cable.

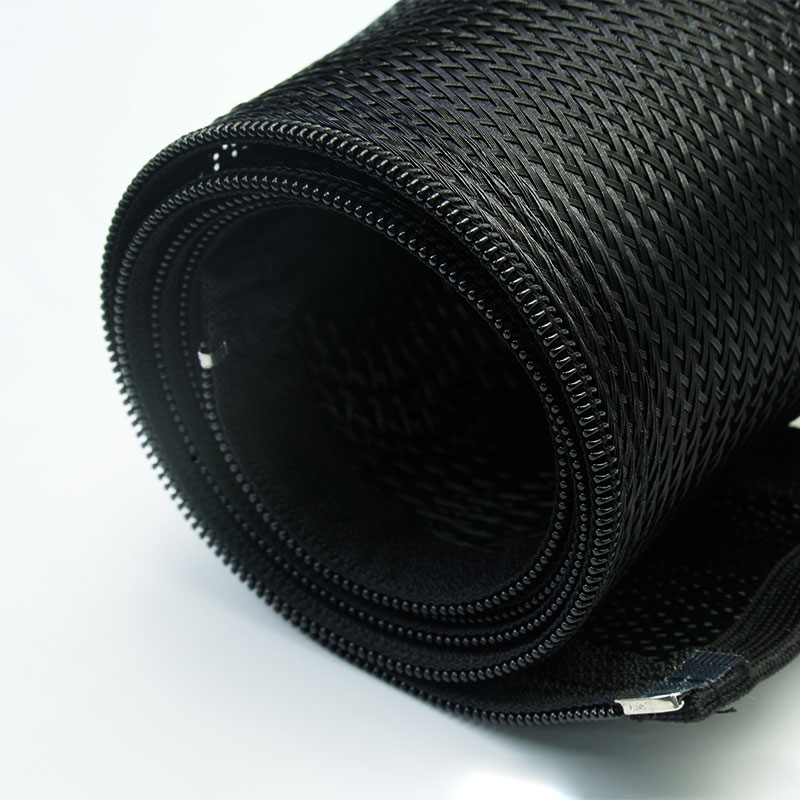

2. Cuerpo trenzado expandible
Se adapta a cambios moderados en el diámetro del haz y a perfiles irregulares.

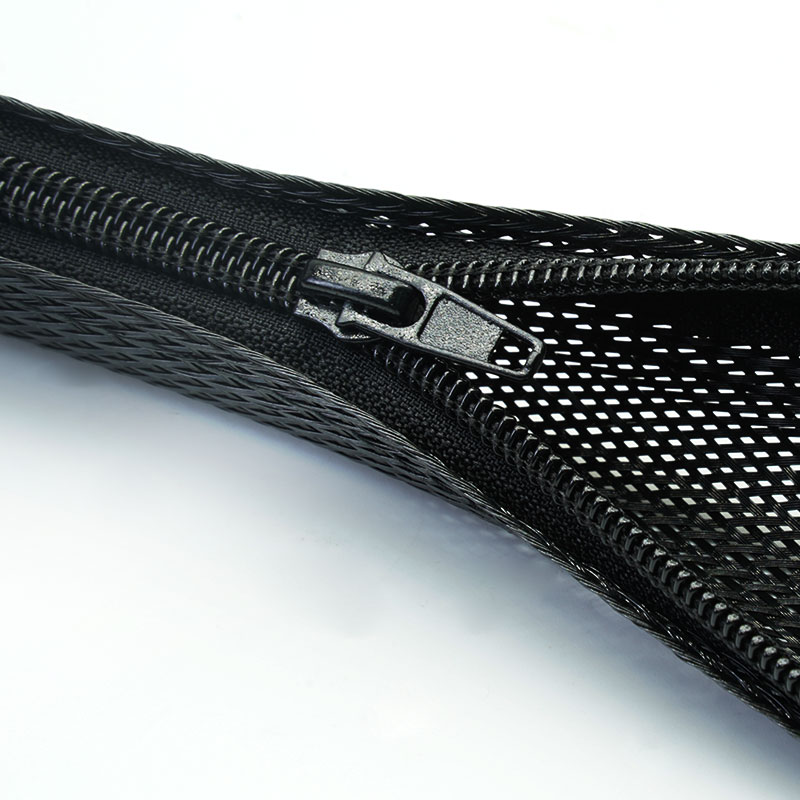

3. Instalación con entrada lateral
Envuelve los conjuntos de cables existentes sin necesidad de retirar los conectores.
4. Rendimiento de flexión flexible
Sigue trayectorias curvas dentro de equipos, vehículos y áreas de trabajo.
5. Protección contra la abrasión
Ayuda a reducir el desgaste por contacto con estructuras y componentes adyacentes.
6. Retención controlada del cable
Mantiene los cables sueltos contenidos durante la manipulación y el funcionamiento del equipo.
7. Conjuntos de cremalleras a medida
Se pueden consultar la longitud, el diámetro, el tipo de cremallera, el color y el embalaje.
| Material de revestimiento | Poliéster |
| Material de la cremallera | Nylon |
| Estructura | Funda expandible que se puede abrir |
| Cierre | Cremallera completa |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL94 V2 |
| Resistencia a la abrasión | Medio |
| Color estándar | Negro |
| Proceso de dar un título | RoHS, REACH |
| Herramienta de corte | Cuchilla o cuchillo caliente |
Presupuesto
Número de pieza | Ancho plano (mm) | ID (mm) | Diámetro máximo del paquete (mm) | Embalaje Longitud |
|
ZBW-PZP-012-BK | 12 | Φ8 | 8 | Longitudes personalizadas |
ZBW-PZP-020-BK | 20 | Φ12 | 15 | Longitudes personalizadas |
ZBW-PZP-030-BK | 30 | Φ20 | 22 | Longitudes personalizadas |
ZBW-PZP-040-BK | 40 | Φ25 | 27 | Longitudes personalizadas |
ZBW-PZP-050-BK | 50 | Φ32 | 35 | Longitudes personalizadas |
ZBW-PZP-064-BK | 64 | Φ40 | 45 | Longitudes personalizadas |
Aplicaciones típicas
Arneses para maquinaria industrial
Asegura el cableado instalado al tiempo que permite el acceso programado para diagnósticos y reemplazos.
Centros de datos y salas técnicas
Contiene grupos de cables densos donde se requiere un cierre ordenado y se pueden realizar modificaciones en el futuro.
Robótica y equipos automatizados
Protege los tendidos de cables flexibles y facilita el mantenimiento planificado a lo largo de la ruta.
Sistemas de transmisión y de escenario
Construye mazos de cables transportables que se abren para realizar cambios de configuración e inspecciones.
Cableado auxiliar del vehículo
Adaptaciones en torno a arneses de baja tensión ya instalados, donde se desea un cierre positivo.
Mida los diámetros mínimo y máximo del haz de cables e identifique los conectores, las ramificaciones y los radios de curvatura. Elija un tamaño de trenza que se expanda sin abrirse excesivamente y un ancho final que permita que la cremallera se cierre sin comprimir el cable. Especifique la orientación de la cremallera, la dirección del cursor, los topes finales, la frecuencia de apertura, la resistencia a la abrasión y la temperatura de funcionamiento.
Personalización disponible
• Tamaño y densidad de la trenza: adaptados a los objetivos de alcance, cobertura y flexibilidad del cable.
• Sistema de cremallera: el tipo de cremallera (deslizador, dientes o espiral), la orientación y el color están sujetos a revisión.
• Longitud final: conjuntos cortados con topes de cremallera definidos y tolerancia dimensional.
• Presentación para fabricantes de equipos originales (OEM): etiquetas de proyecto, kits embolsados, códigos de barras y cajas personalizadas disponibles.
El estándar ZBW-PZP es un producto de protección mecánica para cables. La documentación relativa a RoHS, REACH y la ausencia de halógenos puede estar disponible para los materiales confirmados. La cremallera, el trenzado y el hilo de coser deben incluirse al evaluar los requisitos de inflamabilidad, temperatura o químicos. No se debe afirmar que sea impermeable ni aislante eléctrico.
• Verificación de la consistencia del trenzado: se inspeccionan la cobertura, la expansión y los defectos de la superficie.
• Prueba de funcionamiento de la cremallera: se comprueba el recorrido del cursor, la alineación y los topes finales en las piezas terminadas.
• Verificación dimensional: se confirma la longitud final y el ajuste previsto del paquete.
• Liberación del embalaje: se verifican la cantidad, las etiquetas, la dirección y los requisitos aduaneros.
01. ¿Se puede instalar después de que se hayan colocado los conectores?
Sí. La cremallera permite la instalación por acceso lateral alrededor de un arnés ya montado.
02.¿En qué se diferencia del cierre de velcro?
La cremallera proporciona un cierre mecánico más definido; el cierre de velcro suele ser más rápido para un acceso muy frecuente.
03. ¿Puede expandirse la trenza después de cerrar la cremallera?
Puede albergar el rango de paquetes especificado, pero el tamaño debe dejar la cremallera libre de una carga lateral excesiva.
Solicite una muestra o un presupuesto.
Envíe las dimensiones del paquete, el entorno de instalación, el tipo de cierre, la longitud final, la cantidad y la documentación necesaria. MJ FLEX revisará la solicitud y recomendará una muestra o configuración de presupuesto adecuada.
