¿Por qué elegir la protección para cables exteriores SBW-PET-UV?
1. Reduce el envejecimiento prematuro causado por la exposición al sol.
La formulación de PET resistente a los rayos UV está diseñada para rutas de cableado expuestas donde el revestimiento interior convencional puede perder su rendimiento mecánico con demasiada rapidez.
2. Actualizar los arneses de cableado exterior sin recablear

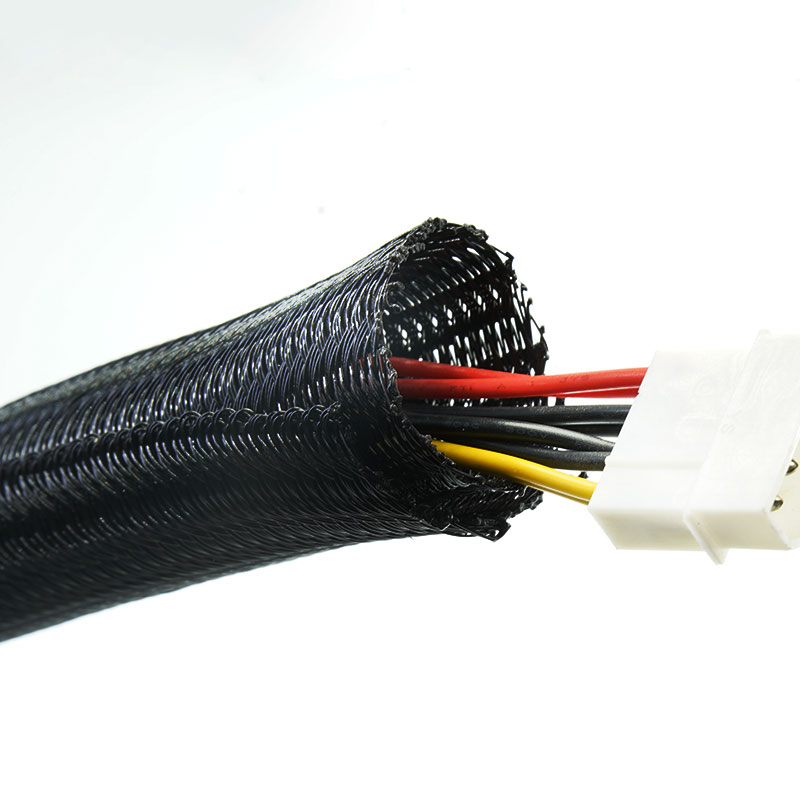

La estructura dividida envuelve los haces de conectores terminados, evitando así la necesidad de retirarlos durante la instalación y el mantenimiento.
3. Proteja las superficies de los cables expuestas.
La capa trenzada ayuda a controlar la abrasión y el contacto de los cables en equipos solares, sistemas de carga, maquinaria y armarios exteriores.
4. Apoyo a la evaluación técnica
Los datos de exposición según la norma ISO 4892-2 están disponibles para la construcción a la que se hace referencia, lo que ayuda a los ingenieros a evaluar su idoneidad antes de especificar el producto.
Características principales
1. Material resistente a los rayos UV
La formulación de PET está diseñada para el tendido de cables y mazos de cables expuestos a la luz solar.
2. Diseño que permite adaptaciones.
La estructura dividida de cierre automático facilita la instalación y el mantenimiento de los arneses ya ensamblados.
3. Exposición documentada a los rayos UV
Los datos de exposición según la norma ISO 4892-2 están disponibles para la construcción a la que se hace referencia.
4. Enrutamiento exterior flexible
La superficie trenzada se adapta a los bastidores de los equipos, las curvas y el recorrido de los cables en movimiento.
5. Protección contra la abrasión
La construcción trenzada ayuda a proteger las superficies expuestas de los cables del contacto y la fricción habituales.
6. Estructura abierta y transpirable
La funda organiza el cableado exterior sin atrapar el haz dentro de un tubo sellado.
7. Suministro específico del proyecto
El tamaño, la longitud de corte, el embalaje y la identificación pueden adaptarse a los requisitos del proyecto.
| Material | PET resistente a los rayos UV |
| Construcción | Trenza dividida de cierre automático |
| Superposición | ≥35% |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Resistencia a los rayos UV | ISO 4892-2, 1000 horas |
| Inflamabilidad | UL94 V-2 |
| Irradiancia | 0,35 W/m² a 340 nm |
| Temperatura del panel negro | 65°C |
| Humedad relativa | 50% |
| Ciclo de exposición | 102 min de luz + 18 min de luz y pulverización de agua |
| Rendimiento de tracción | Reducción aproximada del 10%. |
| Alargamiento en el punto de ruptura | Reducción aproximada del 5,8%. |
| Retención de elongación | Más del 94% |
| Apariencia | No se observan grietas ni fragilidad. |
| Color disponible | Negro |
| Proceso de dar un título | RoHS, REACH |
| Libre de halógenos | Sí |
| Herramienta de corte | Cuchillo caliente |
Presupuesto
Número de pieza | Tamaño nominal (mm) | Rango de diámetro del haz (mm) | Embalaje Longitud (m/bobina) |
Min | Máximo |
SBW-PET-003-BK-UV | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK-UV | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK-UV | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK-UV | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK-UV | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-UV | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-UV | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-UV | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Nota: Seleccione el tamaño según el diámetro real del haz y asegúrese de que haya al menos un 35 % de solapamiento después de la instalación.
Aplicaciones típicas
Equipos para energía solar y renovable
Protege el cableado expuesto de control, comunicación y auxiliar en sistemas de energía para exteriores.
Telecomunicaciones exteriores
Organiza los haces de cables en equipos de comunicación, armarios e instalaciones de red expuestas.
Equipos de carga para vehículos eléctricos
Proporciona una protección eficaz para el cableado que pasa a través de los conjuntos de carga exteriores.
Maquinaria de construcción y agrícola
Cubre los sensores, los controles y los mazos de cables eléctricos expuestos a la luz solar durante el funcionamiento del equipo.
Sensores y controles para exteriores
Protege los cables de señal y alimentación conectados a dispositivos de monitorización, seguridad y automatización.
Conjuntos eléctricos exteriores
Permite organizar los cables en lugares donde la exposición a la luz solar hace que el uso de fundas aislantes para interiores no sea adecuado.
Además del diámetro del haz, indique la ubicación geográfica, la exposición prevista a la luz solar, la vida útil prevista, el movimiento, la abrasión y el contacto con agua, aceites o productos químicos. La resistencia a los rayos UV no garantiza automáticamente la impermeabilidad ni el sellado contra líquidos; el sistema de cables protegido debe evaluarse como un conjunto completo.
Personalización disponible
MJ FLEX ofrece soporte OEM y ODM desde la selección de materiales y construcción hasta el muestreo, el embalaje y los requisitos de producción en serie:
• Tamaño, anchura de propagación y superposición.
• Color, longitud de corte y longitud del rollo.
• Densidad y cobertura de la trenza.
• Etiquetas, códigos de barras, preparación de kits y embalaje.
• Muestras, requisitos de inspección y documentos justificativos.
• SBW-PET — Funda de cable trenzada dividida autoenrollable
• SBW-PET-FR-V0 — Funda autoenvolvente ignífuga UL94 V-0
• SBW-PET-FR-EN45545 — Manguito trenzado autocerrable para ferrocarril EN45545
• SBW-PET-RR — Funda trenzada dividida resistente a roedores
01. ¿Qué demuestra la prueba de rayos UV de 1.000 horas?
Muestra cómo el PET estabilizado contra los rayos UV conserva su flexibilidad, elongación y apariencia bajo un proceso de envejecimiento acelerado controlado.
02. ¿Esta funda es impermeable?
No. La trenza es una estructura abierta y transpirable. Protege y organiza los cables, pero no crea un cierre hermético.
03. ¿En qué se diferencia de la funda de PET negra estándar?
La versión UV utiliza una formulación resistente a los rayos UV y está respaldada por datos de exposición acelerada para la construcción de referencia.
04. ¿Se puede utilizar con equipos de carga solar o para exteriores?
Puede considerarse para la organización de cables expuestos y la protección contra la abrasión. La selección final debe tener en cuenta la temperatura, el movimiento, los productos químicos y las especificaciones del proyecto.
05. ¿La prueba UV se aplica a todos los tamaños y colores?
No automáticamente. Confirme que el tamaño, el color y la construcción solicitados estén cubiertos por la documentación de prueba correspondiente.
Solicite una muestra o un presupuesto.
Para obtener una recomendación técnica y un presupuesto precisos, por favor proporcione la siguiente información:
El diámetro del haz de cables, la ubicación exterior, las condiciones de exposición y la vida útil requerida. MJ FLEX puede analizar la aplicación y preparar muestras para la evaluación de la instalación en exteriores.
