¿Por qué elegir HPS-NY-S-T8?
• Reduzca el desgaste de la cubierta externa de la manguera

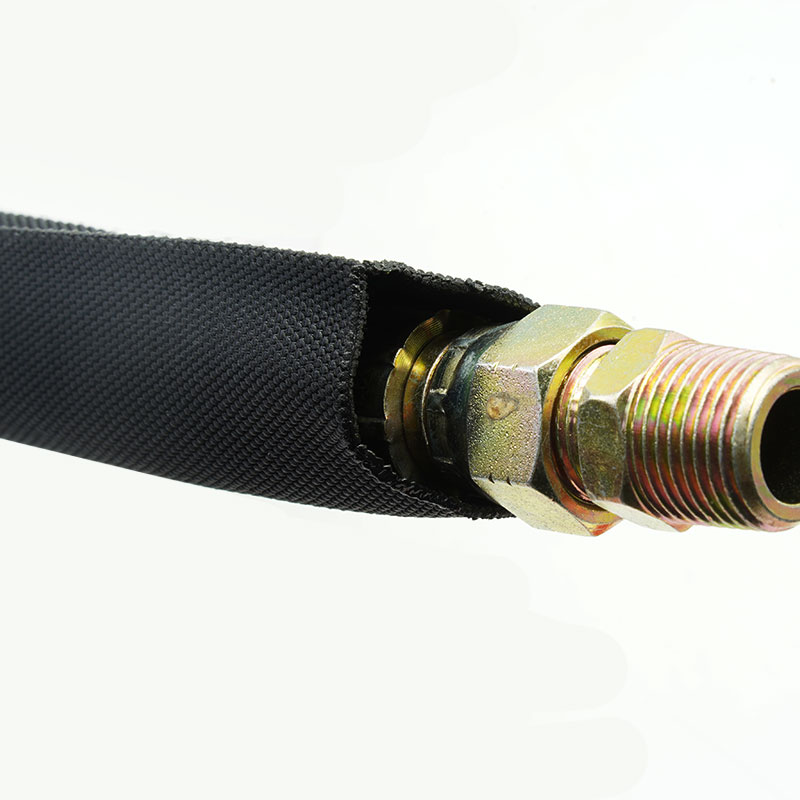

La capa de nailon ayuda a aislar las mangueras hidráulicas del contacto repetitivo con los bastidores de la máquina, las abrazaderas y las tuberías adyacentes.
• Proteja las rutas confinadas sin un volumen excesivo.
La construcción de 0,8 mm es adecuada para instalaciones donde el espacio disponible y el diámetro adicional del manguito son limitados.

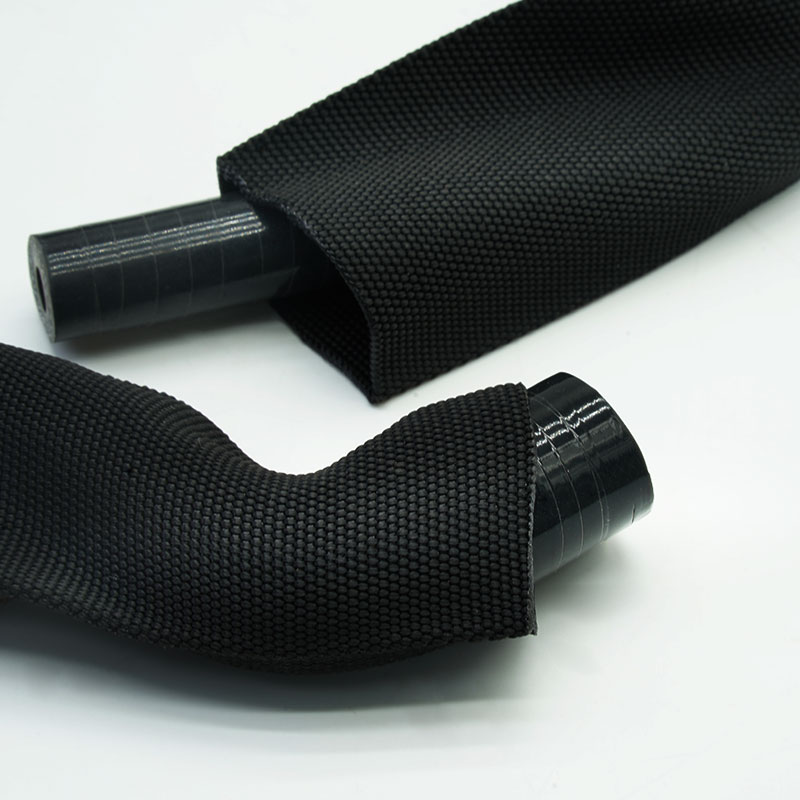

• Controlar el movimiento de varias mangueras
Agrupar las líneas cercanas ayuda a reducir la fricción incontrolada y mantiene un trazado más ordenado durante el funcionamiento de la máquina.
Características principales
1.Espesor nominal de la manga: 0,8 mm
Proporciona una capa protectora ligera para el enrutamiento hidráulico en espacios reducidos.
2.Barrera de control de la abrasión
Ayuda a reducir el desgaste y las rozaduras en la cubierta exterior de la manguera cuando se instala correctamente.
3.Gestión flexible de haces de mangueras
Se adapta a trazados curvos y agrupa una o más líneas hidráulicas compatibles.
4. Instalación de bajo volumen
Ofrece menos visibilidad que las fundas protectoras más gruesas en espacios reducidos.
5.Suministro de longitud cortada útil
Puede prepararse para proyectar longitudes que permitan una instalación repetible en maquinaria o conjuntos de mangueras.
6.Opciones de personalización OEM
El diámetro, la longitud, el color, el marcado, el acabado y el embalaje pueden revisarse para los programas de producción.
| Material | Multifilamento de nailon |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 220±10°C |
| Inflamabilidad | FMVSS 302 |
| MSHA Cumplimiento | Consulte MSHA IC293/01 |
| Voladura Rresistencia | Consulte la norma ISO 3457. |
| Resistencia a la abrasión | Consulte la norma ISO 6945. |
| Antifugas | Conforme a la norma SAE J343 |
| Resistente a los rayos UV | Conforme a la norma BS EN13758-1 |
| Color estándar | Negro |
| Herramienta de corte | Cuchillo caliente |
Presupuesto
Número de pieza | IDENTIFICACIÓN (mm) | Ancho plano (mm) | Muro Espesor (mm) | Embalaje Longitud (m/bobina) |
| HPS-NY-S-010-BK-T8 | 10 | 20 | 0,8±0,1 | 50 |
| HPS-NY-S-014-BK-T8 | 14 | 25 | 0,8±0,1 | 50 |
| HPS-NY-S-017-BK-T8 | 17 | 30 | 0,8±0,1 | 50 |
| HPS-NY-S-020-BK-T8 | 20 | 35 | 0,8±0,1 | 50 |
| HPS-NY-S-023-BK-T8 | 23 | 39 | 0,8±0,1 | 50 |
| HPS-NY-S-025-BK-T8 | 25 | 42 | 0,8±0,1 | 50 |
| HPS-NY-S-027-BK-T8 | 27 | 46 | 0,8±0,1 | 50 |
| HPS-NY-S-031-BK-T8 | 31 | 52 | 0,8±0,1 | 50 |
| HPS-NY-S-033-BK-T8 | 33 | 55 | 0,8±0,1 | 50 |
| HPS-NY-S-036-BK-T8 | 36 | 60 | 0,8±0,1 | 50 |
| HPS-NY-S-040-BK-T8 | 40 | 66 | 0,8±0,1 | 50 |
| HPS-NY-S-044-BK-T8 | 44 | 72 | 0,8±0,1 | 50 |
| HPS-NY-S-047-BK-T8 | 47 | 77 | 0,8±0,1 | 50 |
| HPS-NY-S-050-BK-T8 | 50 | 80 | 0,8±0,1 | 50 |
| HPS-NY-S-053-BK-T8 | 53 | 86 | 0,8±0,1 | 50 |
| HPS-NY-S-056-BK-T8 | 56 | 91 | 0,8±0,1 | 50 |
| HPS-NY-S-060-BK-T8 | 60 | 97 | 0,8±0,1 | 50 |
| HPS-NY-S-062-BK-T8 | 62 | 100 | 0,8±0,1 | 50 |
| HPS-NY-S-066-BK-T8 | 66 | 107 | 0,8±0,1 | 50 |
| HPS-NY-S-073-BK-T8 | 73 | 118 | 0,8±0,1 | 50 |
| HPS-NY-S-078-BK-T8 | 78 | 126 | 0,8±0,1 | 50 |
| HPS-NY-S-085-BK-T8 | 85 | 137 | 0,8±0,1 | 50 |
| HPS-NY-S-090-BK-T8 | 90 | 145 | 0,8±0,1 | 50 |
| HPS-NY-S-093-BK-T8 | 93 | 149 | 0,8±0,1 | 50 |
| HPS-NY-S-102-BK-T8 | 102 | 165 | 0,8±0,1 | 50 |
| HPS-NY-S-106-BK-T8 | 106 | 170 | 0,8±0,1 | 50 |
| HPS-NY-S-112-BK-T8 | 112 | 179 | 0,8±0,1 | 50 |
| HPS-NY-S-127-BK-T8 | 127 | 206 | 0,8±0,1 | 50 |
Aplicaciones típicas
Equipos de construcción y movimiento de tierras
Reduce el contacto de la cubierta de la manguera con las plumas, los bastidores y las estructuras móviles de la maquinaria en zonas de enrutamiento congestionadas.
Maquinaria agrícola
Agrupa las líneas hidráulicas y limita la fricción causada por la vibración, la articulación y el movimiento repetitivo de los implementos.
Sistemas de manipulación de materiales
Protege las mangueras de elevación, dirección y auxiliares en espacios reducidos alrededor de mástiles, guías y soportes.
Equipos hidráulicos industriales
Separa las mangueras flexibles de los bordes de las máquinas y de los componentes adyacentes dentro de prensas, unidades de potencia y equipos de producción.
Mida el diámetro exterior máximo de la manguera individual o del haz completo, incluyendo racores, abrazaderas y transiciones locales. Elija una funda que se instale sin estiramiento excesivo, pero que se ajuste lo suficiente para evitar enganches o movimientos incontrolados. Revise el radio de curvatura, la frecuencia de flexión, los puntos de fricción, la temperatura, los fluidos hidráulicos, la exposición al aire libre y el método de fijación de cada extremo. Si se requiere contención de salpicaduras, protección contra roturas o protección del personal, indique el método de prueba aplicable y las condiciones del sistema; el grosor por sí solo no permite determinar dichas capacidades.
Personalización disponible
• Diámetro y ajuste del paquete - Seleccione el tamaño de manguito adecuado en función del diámetro exterior de las mangueras individuales o de los haces de mangueras múltiples.
• Longitudes de corte y tolerancias - Longitudes de corte personalizadas y control de tolerancias para cumplir con los requisitos de zonas específicas de la máquina, kits de mangueras o estaciones de montaje.
• Color e identificación - El negro es el color estándar; se pueden evaluar etiquetas impresas u otras opciones de identificación bajo petición.

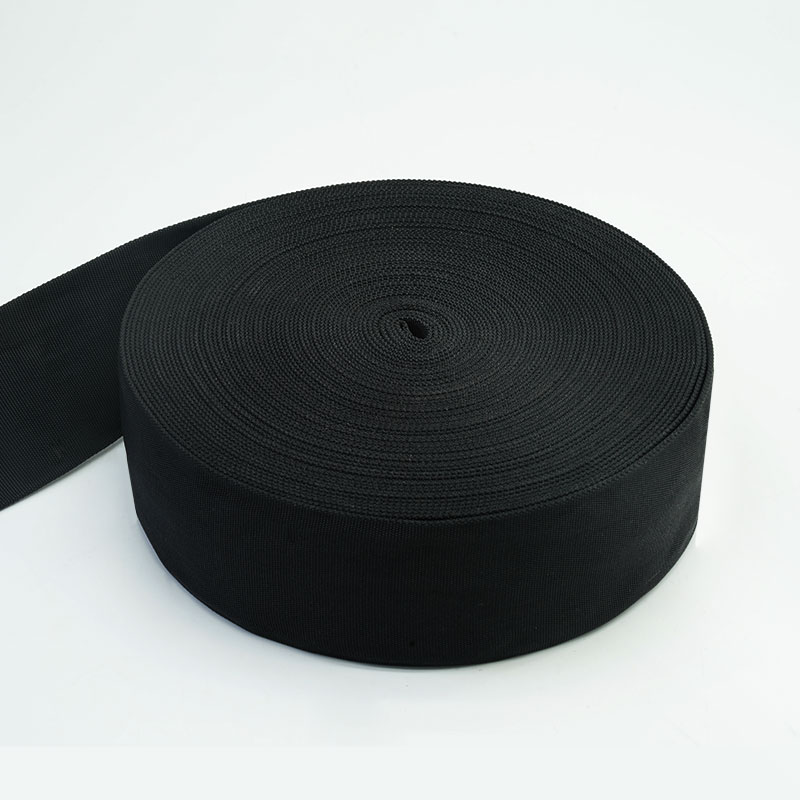

• Embalaje - Disponible en rollos, bolsas, kits y cajas de cartón personalizadas para fabricantes de equipos originales (OEM).
• Verificación del hilo entrante - Antes de la producción, se verifica la identidad del material y los requisitos de compra acordados.
• Inspecciones de muros y construcción - El espesor nominal y la composición del tejido se miden de acuerdo con el plan de inspección aprobado.
• Análisis de tallas y ajuste - El diámetro final y el ajuste de la muestra se comparan con las dimensiones confirmadas de la manguera o el haz de mangueras.
• Inspección de mano de obra - Se examina la funda para detectar daños en el hilo, contaminación, cobertura irregular y aberturas inaceptables.
• Conformidad del pedido - La longitud, el marcado, el acabado final, la cantidad y el embalaje se verifican en comparación con el pedido emitido.
01. ¿Cómo selecciono el diámetro correcto del manguito?
Mida el diámetro exterior máximo de la manguera o el haz de mangueras y deje suficiente espacio libre para la instalación sin que quede excesivamente suelto.
02. ¿Puede proteger varias mangueras a la vez?
Sí, siempre y cuando se tengan en cuenta el diámetro completo del haz, el movimiento, el radio de curvatura y el método de retención del extremo.
03.¿La funda reemplaza la inspección de la manguera?
No. La manguera, los racores y el manguito deben inspeccionarse de acuerdo con el plan de mantenimiento del equipo.
04. ¿Se pueden suministrar longitudes y marcas personalizadas?
Sí. Proporcione la longitud final, la tolerancia, el requisito de identificación, la cantidad y el formato de embalaje para su revisión.
Solicite una muestra o un presupuesto.
Envíe el diámetro exterior de la manguera o el haz, las condiciones de enrutamiento, los puntos de abrasión, la temperatura, la exposición al fluido, la longitud final y la cantidad del pedido. MJ FLEX revisará el ajuste y le enviará una muestra o un presupuesto de HPS-NY-S-T8.
