¿Por qué elegir la funda de blindaje con cierre de velcro VEM-PVT?
• Abra rápidamente los haces de cables
El cierre de velcro permite un acceso directo a lo largo de toda la manga sin necesidad de herramientas.
• Admite cambios frecuentes de cables.
El envoltorio se puede volver a abrir y sellar durante la resolución de problemas, las actualizaciones y el trabajo con prototipos.
• Conjuntos de reacondicionamiento completados
La instalación con acceso lateral evita la necesidad de retirar los conectores y desmontar el cableado.
• Adaptarse a los cambios en el tamaño de los paquetes.
El mecanismo de cierre puede adaptarse a variaciones moderadas cuando se selecciona el ancho de envoltura correcto.
Características principales

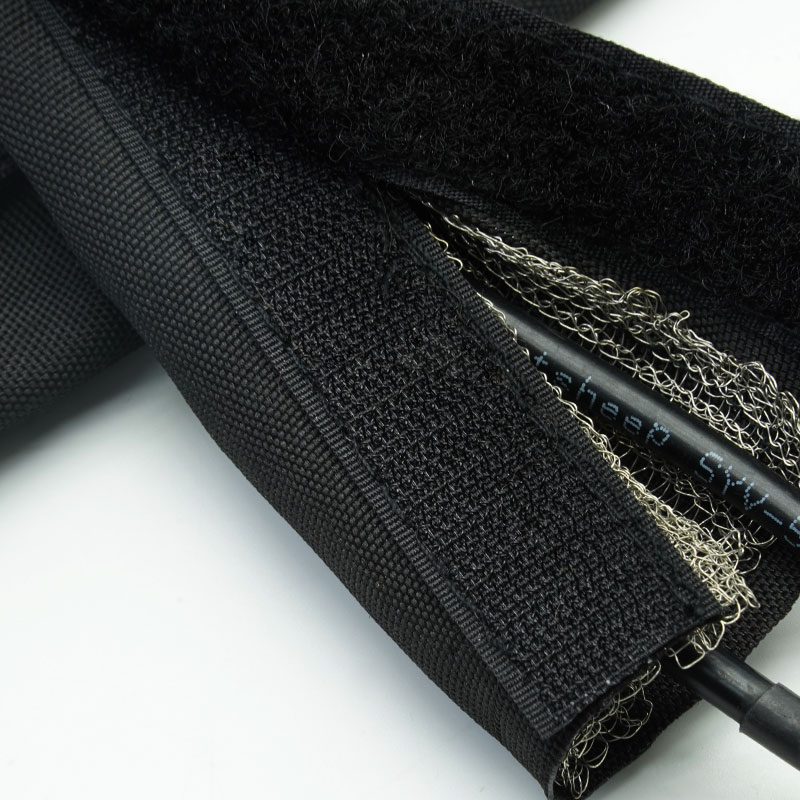

1. Cierre de velcro de longitud completa
Permite una apertura y un cierre rápidos y repetibles.

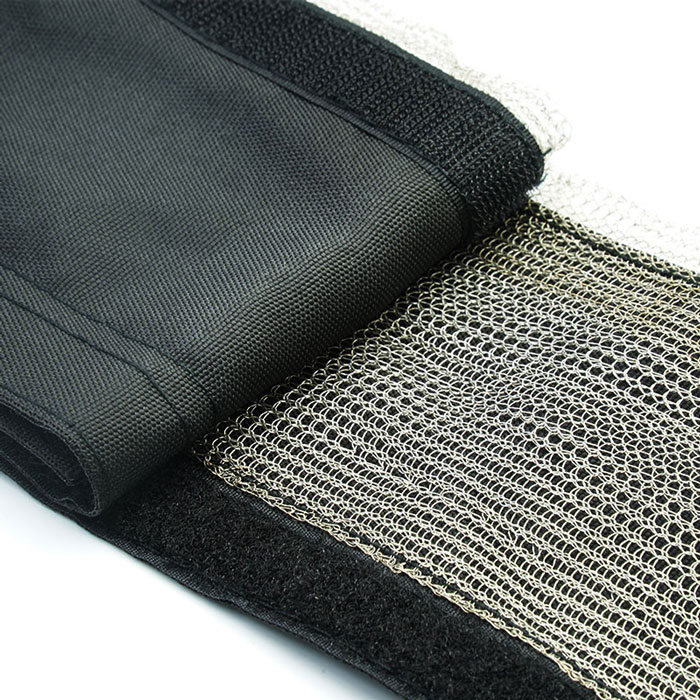

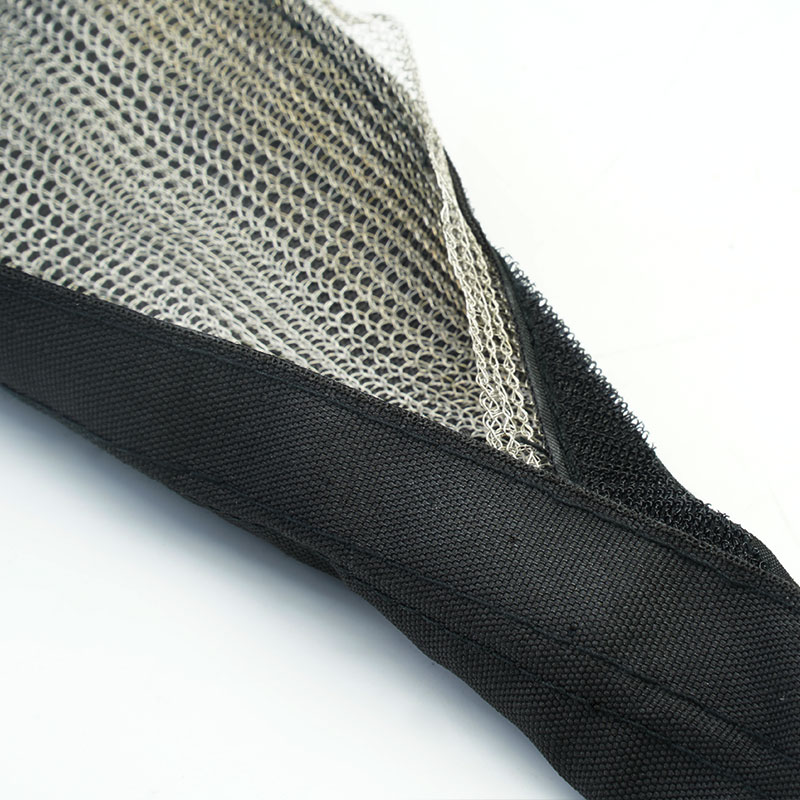

2. Capa de blindaje conductora integrada
Admite el control de EMI y RFI con una conexión a tierra adecuada.

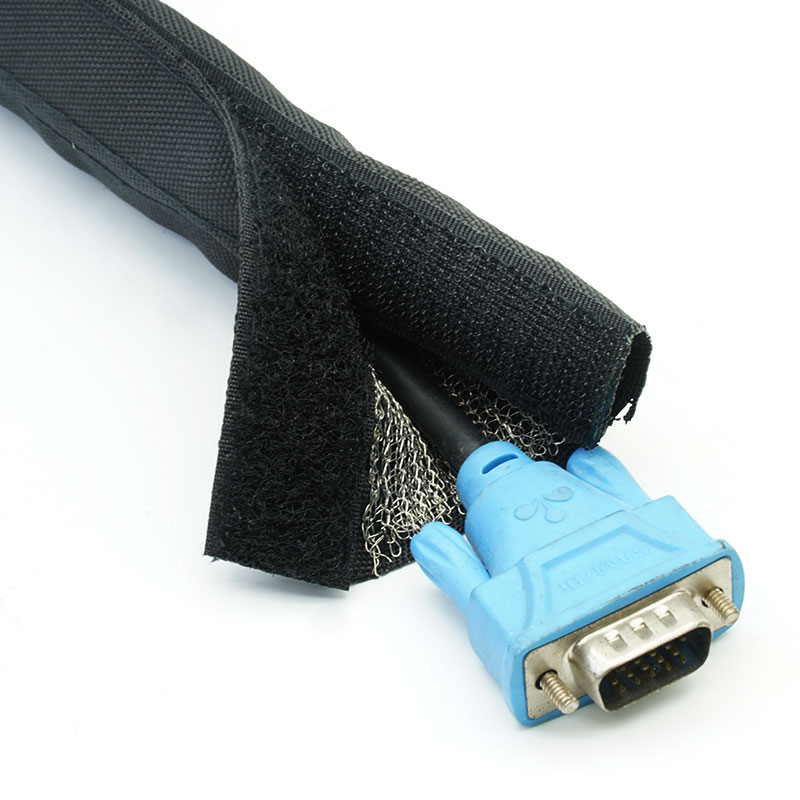

3. Instalación plana envolvente
Se adapta a cables, derivaciones y conectores desde el lateral.
4. Cierre superpuesto ajustable
Admite un rango definido de diámetros de haces.
5. Gestión flexible de cables
Organiza los cables de señal y de datos a lo largo de rutas curvas.
6. Acceso que facilita el mantenimiento
Ideal para equipos de prueba, modernización y mantenimiento frecuente.
7. Configuraciones de envoltura personalizadas
Se pueden revisar el ancho, el material de protección, el cierre, la longitud y el embalaje.
| Material para mangas | Poliéster |
| Material de velcro | Nylon |
| Material de la red de protección | Cobre estañado |
| Temperatura de funcionamiento | -50℃~+150℃ |
| Inflamabilidad | Autoextinguible |
| Eficacia del blindaje | ≥75 dB (30 MHz-3 GHz) por GB/T 30142-2013. |
| Color estándar | Negro |
| Documentación de cumplimiento | RoHS, REACH |
| Herramienta de corte | Cortar con tijeras |
| Formato de suministro | Rollos o piezas cortadas |
Presupuesto
Número de pieza | ID (mm) | Paquete Dia (mm) | Embalaje Longitud (m/bobina) |
|
VEW-PVT-010-BK | 10 | 1~10 | 25 |
VEW-PVT-016-BK | 16 | 10~16 | 25 |
VEW-PVT-020-BK | 20 | 17~20 | 25 |
| 30 | 21~30 | 25 |
| 40 | 31~40 | 25 |
| 50 | 41~50 | 25 |
| VEW-PVT-060-BK | 60 | 51~60 | 25 |
Aplicaciones típicas
Desarrollo y resolución de problemas de compatibilidad electromagnética (CEM)
Añade blindaje extraíble alrededor de las rutas de cableado sospechosas durante las pruebas y los cambios de diseño.
Equipos de laboratorio y de prueba
Permite el acceso repetido al cableado de señal manteniendo una cobertura conductora organizada.
Armarios de control industrial
Envuelve los cables de sensores y comunicaciones en buen estado cerca de las fuentes de ruido eléctrico.
Sistemas de audio, vídeo y comunicación
Controla los grupos de cables que se reorganizan o reemplazan con frecuencia.
Instalaciones temporales y prototipos
Proporciona un blindaje de cables reutilizable sin necesidad de conductos permanentes ni reconstrucción del arnés.
Mida la circunferencia del haz en los puntos más pequeños y más grandes, incluyendo las ramificaciones y las transiciones de los conectores. Seleccione un ancho de envoltura suficiente para un cierre seguro y una superposición conductora sin compresión del cable. Indique el rango de frecuencia, el rendimiento deseado, el método de conexión a tierra, los ciclos de apertura, las condiciones de flexión y la exposición ambiental.
Personalización disponible
Superposición de ancho y cierre: configurada para el rango de paquetes instalados y los requisitos de ajuste.
Capa conductora: se pueden evaluar las opciones de material y cobertura para la aplicación.
Longitudes de corte y características de acceso: piezas preparadas, ubicaciones de ramificaciones y kits de montaje disponibles bajo acuerdo.
Imagen de marca y embalaje: Disponemos de etiquetas, códigos de barras, bolsas, rollos y cajas de cartón con marca propia.
Las declaraciones de materiales pueden estar disponibles para la capa conductora, el cierre y los componentes textiles confirmados. La eficacia del apantallamiento depende de la superposición conductora, las costuras, la conexión a tierra y la frecuencia. No afirme impermeabilidad, aislamiento eléctrico ni un valor de dB específico a menos que esté respaldado por el método de construcción e instalación probado con exactitud.
Verificación de materiales: Los materiales de la capa conductora y del cierre se comprueban conforme a las especificaciones aprobadas.
Prueba de cierre: se inspecciona el rendimiento de alineación y sujeción.
Comprobación de cobertura y continuidad: se verifican la superposición del envoltorio, el estado de la superficie y las propiedades eléctricas acordadas.
Inspección final del pedido: se confirman las dimensiones, la longitud de corte, las etiquetas, la cantidad y el embalaje.
01. ¿Se puede volver a abrir y reutilizar el envoltorio?
Sí. Está diseñado para sistemas de cableado que requieren inspecciones frecuentes o cambios de configuración.
02. ¿Cómo se fundamenta?
Conecte la capa conductora a la toma de tierra designada mediante una terminación de baja impedancia compatible.
Solicite una muestra o un presupuesto.
Indique el rango de diámetro del cable, el rango de frecuencia objetivo, el método de conexión a tierra, el entorno de instalación, la longitud final y la cantidad. MJ FLEX revisará la configuración y recomendará una muestra o un presupuesto adecuados.
