¿Por qué elegir HPS-NY-S-T10?
•Prolongue los intervalos de servicio en los puntos de fricción conocidos.
El manguito recibe el contacto superficial habitual que, de otro modo, actuaría directamente sobre la cubierta de la manguera hidráulica.
•Añade una capa de desgaste textil más sustancial.
El espesor nominal de la pared de 1,0 mm proporciona material adicional entre la manguera y la estructura metálica circundante para una protección general del equipo.
•Estabilizar las rutas que se mueven durante la operación.
Mantener las mangueras adyacentes agrupadas en un haz definido limita el contacto aleatorio durante el ciclo de funcionamiento de los cilindros, brazos o sistemas de dirección.
Características principales
1.Pared nominal de 1,0 mm
Ofrece una capa textil protectora más gruesa para rutas con contacto mecánico frecuente.

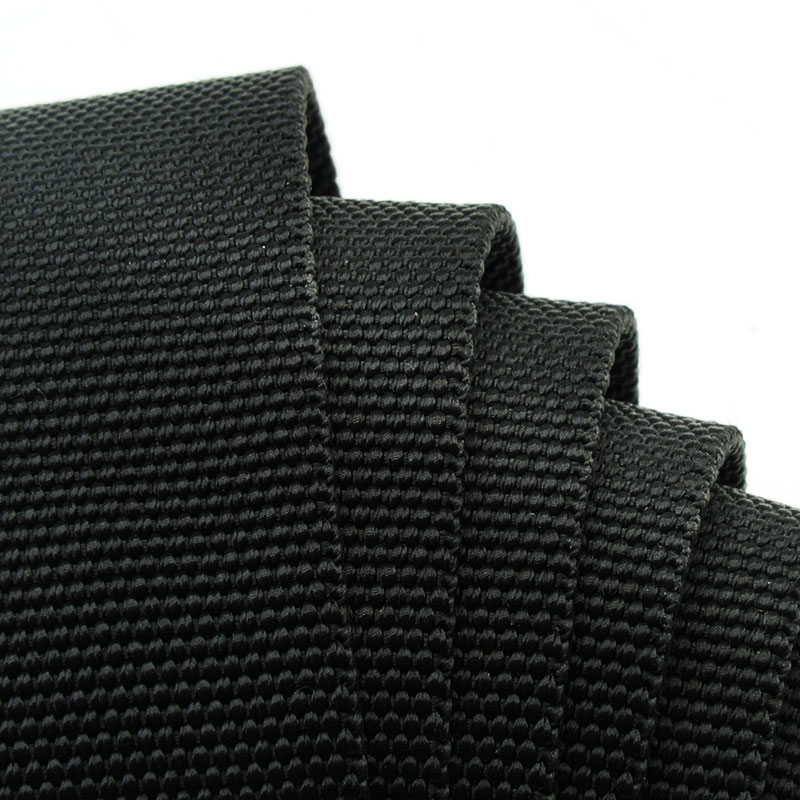

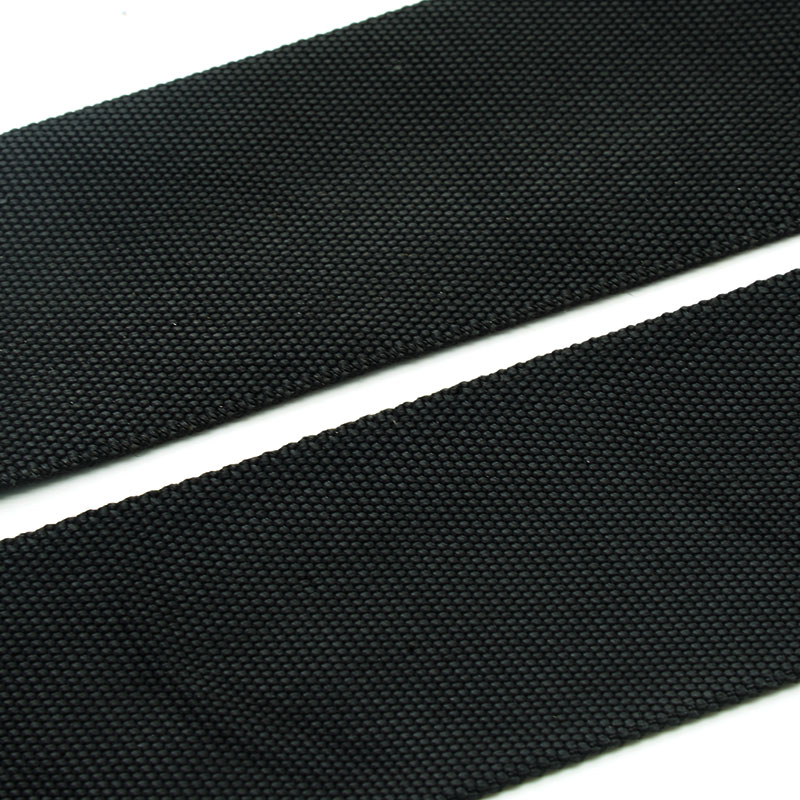

2.Hilo de nailon duradero
Proporciona una superficie exterior flexible, adecuada para el movimiento normal de la máquina y la manipulación durante la instalación.
3. Cobertura circunferencial completa

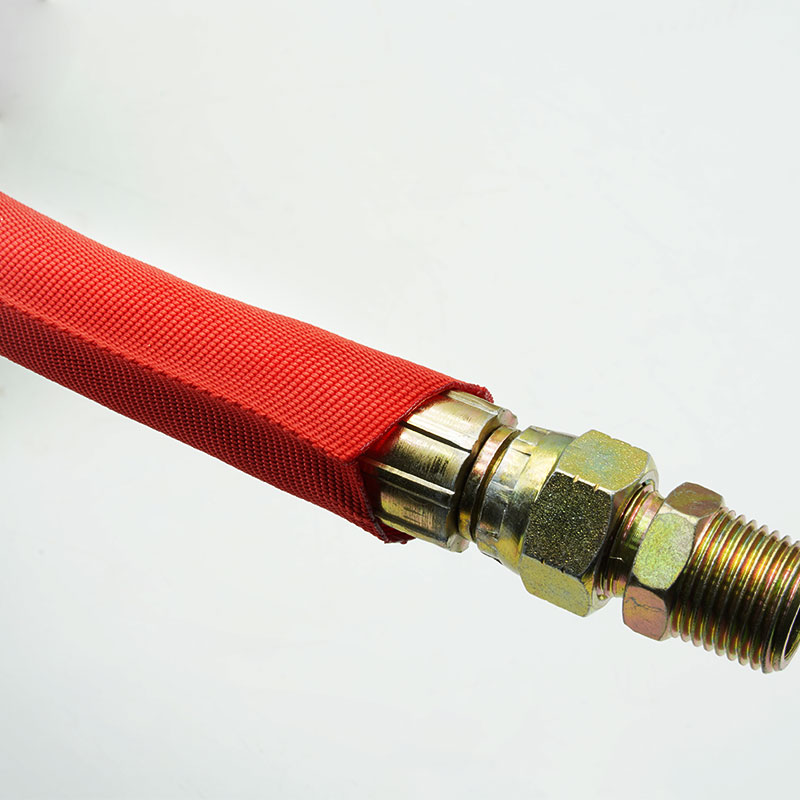

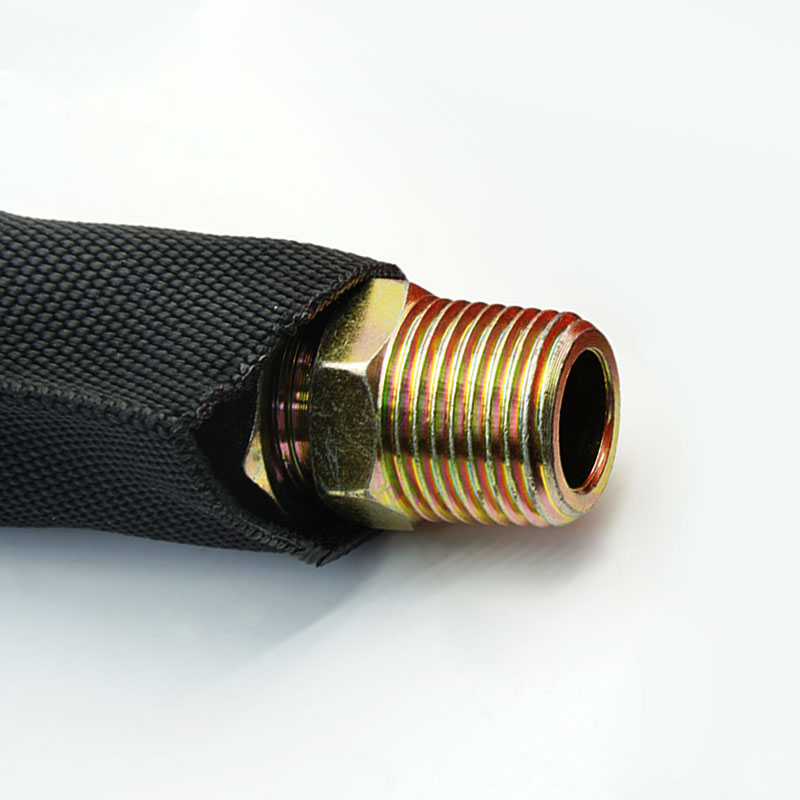

Rodea la manguera o el haz de mangueras, de modo que la protección no se limita a una sola superficie de contacto visible.
4. Diseño tubular adaptable
Sigue las curvas y los cambios de dirección de la ruta cuando se selecciona correctamente el diámetro del manguito.
5. sujeción del paquete
Mantiene unidas las líneas hidráulicas compatibles y reduce el movimiento suelto entre las mangueras adyacentes.
6.Opciones listas para la producción

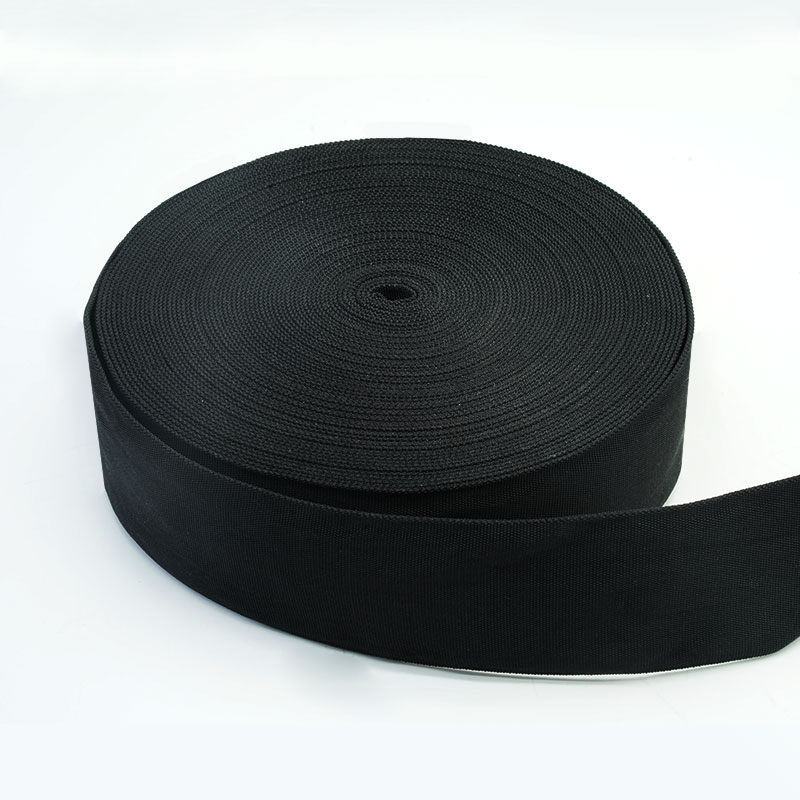

Puede suministrarse en rollo o prepararse en piezas cortadas de forma repetible, con la identificación y el embalaje acordados.
| Material | Multifilamento de nailon |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 220±10°C |
| Inflamabilidad | FMVSS 302 |
| MSHA Cumplimiento | Consulte MSHA IC293/01 |
| Voladura Rresistencia | Consulte la norma ISO 3457. |
| Resistencia a la abrasión | Consulte la norma ISO 6945. |
| Antifugas | Conforme a la norma SAE J343 |
| Resistente a los rayos UV | Conforme a la norma BS EN13758-1 |
| Color estándar | Negro |
| Herramienta de corte | Cuchillo caliente |
Presupuesto
Número de pieza | IDENTIFICACIÓN (mm) | Ancho plano (mm) | Muro Espesor (mm) | Embalaje Longitud (m/bobina) |
| HPS-NY-S-010-BK-T10 | 10 | 20 | 1,0±0,1 | 50 |
| HPS-NY-S-014-BK-T10 | 14 | 25 | 1,0±0,1 | 50 |
| HPS-NY-S-017-BK-T10 | 17 | 30 | 1,0±0,1 | 50 |
| HPS-NY-S-020-BK-T10 | 20 | 35 | 1,0±0,1 | 50 |
| HPS-NY-S-023-BK-T10 | 23 | 39 | 1,0±0,1 | 50 |
| HPS-NY-S-025-BK-T10 | 25 | 42 | 1,0±0,1 | 50 |
| HPS-NY-S-027-BK-T10 | 27 | 46 | 1,0±0,1 | 50 |
| HPS-NY-S-031-BK-T10 | 31 | 52 | 1,0±0,1 | 50 |
| HPS-NY-S-033-BK-T10 | 33 | 55 | 1,0±0,1 | 50 |
| HPS-NY-S-036-BK-T10 | 36 | 60 | 1,0±0,1 | 50 |
| HPS-NY-S-040-BK-T10 | 40 | 66 | 1,0±0,1 | 50 |
HPS-NY-S-044-BK-T10
| 44 | 72 | 1,0±0,1 | 50 |
| HPS-NY-S-047-BK-T10 | 47 | 77 | 1,0±0,1 | 50 |
| HPS-NY-S-050-BK-T10 | 50 | 80 | 1,0±0,1 | 50 |
| HPS-NY-S-053-BK-T10 | 53 | 86 | 1,0±0,1 | 50 |
HPS-NY-S-056-BK-T10
| 56 | 91 | 1,0±0,1 | 50 |
HPS-NY-S-060-BK-T10
| 60 | 97 | 1,0±0,1 | 50 |
HPS-NY-S-062-BK-T10
| 62 | 100 | 1,0±0,1 | 50 |
HPS-NY-S-066-BK-T10
| 66 | 107 | 1,0±0,1 | 50 |
HPS-NY-S-073-BK-T10
| 73 | 118 | 1,0±0,1 | 50 |
HPS-NY-S-078-BK-T10
| 78 | 126 | 1,0±0,1 | 50 |
HPS-NY-S-085-BK-T10
| 85 | 137 | 1,0±0,1 | 50 |
HPS-NY-S-090-BK-T10
| 90 | 145 | 1,0±0,1 | 50 |
HPS-NY-S-093-BK-T10
| 93 | 149 | 1,0±0,1 | 50 |
HPS-NY-S-102-BK-T10
| 102 | 165 | 1,0±0,1 | 50 |
HPS-NY-S-106-BK-T10
| 106 | 170 | 1,0±0,1 | 50 |
HPS-NY-S-112-BK-T10
| 112 | 179 | 1,0±0,1 | 50 |
HPS-NY-S-127-BK-T10
| 127 | 206 | 1,0±0,1 | 50 |
Aplicaciones típicas
Excavadoras, cargadoras y equipos de acceso
Soluciona el problema de la fricción que se produce cuando las mangueras se desplazan a lo largo de brazos, estructuras de elevación y juntas articuladas.
Carretillas elevadoras, grúas y máquinas de manipulación de materiales
Reduce el contacto directo alrededor de mástiles, poleas, guías y conductos hidráulicos estrechos.
Equipos agrícolas y forestales
Protege las cubiertas de las mangueras contra el desgaste provocado por las vibraciones cerca de los bastidores, los implementos y los mecanismos móviles.
Prensas hidráulicas y maquinaria industrial.
Organiza varias líneas y las protege de soportes, protecciones y componentes de máquinas cercanos.
Mida el diámetro exterior máximo de la manguera individual o del haz completo, incluyendo racores, abrazaderas y transiciones locales. Elija una funda que se instale sin estiramiento excesivo, pero que se ajuste lo suficiente para evitar enganches o movimientos incontrolados. Revise el radio de curvatura, la frecuencia de flexión, los puntos de fricción, la temperatura, los fluidos hidráulicos, la exposición al aire libre y el método de fijación de cada extremo. Si se requiere contención de salpicaduras, protección contra roturas o protección del personal, indique el método de prueba aplicable y las condiciones del sistema; el grosor por sí solo no permite determinar dichas capacidades.
Personalización disponible
• Diámetro y ajuste del paquete - Seleccione el tamaño de manguito adecuado en función del diámetro exterior de las mangueras individuales o de los haces de mangueras múltiples.
• Longitudes de corte y tolerancias - Longitudes de corte personalizadas y control de tolerancias para cumplir con los requisitos de zonas específicas de la máquina, kits de mangueras o estaciones de montaje.
• Color e identificación - El negro es el color estándar; se pueden evaluar etiquetas impresas u otras opciones de identificación bajo petición.
• Embalaje - Disponible en rollos, bolsas, kits y cajas de cartón personalizadas para fabricantes de equipos originales (OEM).
• Verificación del hilo entrante - Antes de la producción, se verifica la identidad del material y los requisitos de compra acordados.
• Inspecciones de muros y construcción - El espesor nominal y la composición del tejido se miden de acuerdo con el plan de inspección aprobado.
•Análisis de tallas y ajuste - El diámetro final y el ajuste de la muestra se comparan con las dimensiones confirmadas de la manguera o el haz de mangueras.
•Inspección de mano de obra - Se examina la funda para detectar daños en el hilo, contaminación, cobertura irregular y aberturas inaceptables.
•Conformidad del pedido - La longitud, el marcado, el acabado final, la cantidad y el embalaje se verifican en comparación con el pedido emitido.
01. ¿Cuál es la principal diferencia entre las versiones de 1,0 mm y 0,8 mm?
La opción de 1,0 mm proporciona una pared textil más robusta para rutas que requieren mayor cobertura externa. La selección final debe tener en cuenta el espacio libre, el movimiento y el punto de abrasión real.
02. ¿Debo dimensionar el manguito a partir del diámetro interior de la manguera hidráulica?
No. Utilice el diámetro exterior medido de la manguera o del conjunto completo, incluyendo la transición más grande que debe atravesar el manguito.
03.¿Se puede utilizar el HPS-NY-S-T10 en rutas de mangueras móviles?
Puede considerarse para rutas móviles cuando se analizan conjuntamente el diámetro, el radio de curvatura, la frecuencia de flexión, el anclaje y las superficies de contacto.
04. ¿Qué información se necesita para un pedido personalizado?
Proporcione las dimensiones de la manguera y los racores, el recorrido de la ruta, los puntos de contacto, el entorno, la longitud, el tratamiento final, el marcado, el embalaje y la cantidad anual.
Solicite una muestra o un presupuesto.
Envíe el diámetro exterior de la manguera o el haz, las condiciones de enrutamiento, los puntos de abrasión, la temperatura, la exposición al fluido, la longitud final y la cantidad del pedido. MJ FLEX revisará el ajuste y le enviará una muestra o un presupuesto del modelo HPS-NY-S-T10.
