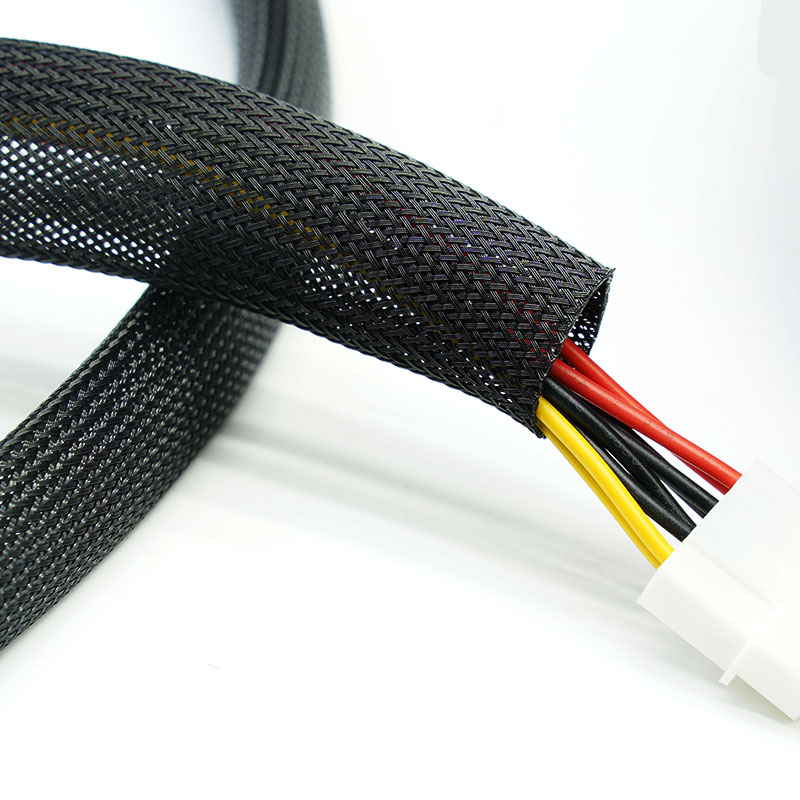

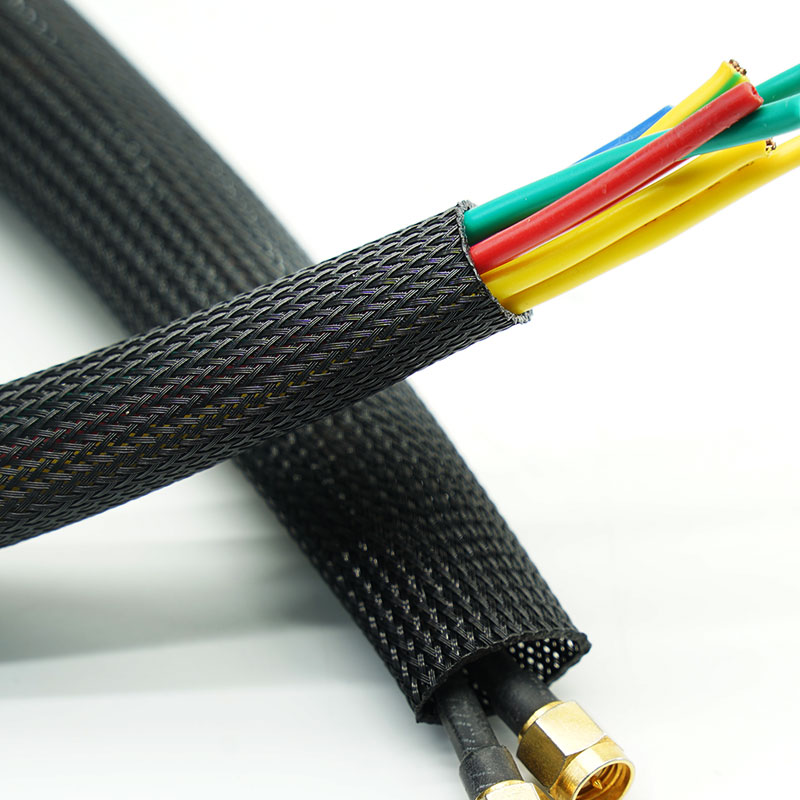

¿Por qué elegir el manguito trenzado de nailon BRS-PA66?
• Proteja las rutas de arnés exigentes.
El trenzado PA66 ayuda a resistir el desgaste en zonas donde los haces de cables están sometidos a contacto, vibración o manipulación frecuentes.
• Utilice nailon a temperaturas de servicio elevadas.
El PA66 tiene un punto de fusión más alto que el PA6 y se considera para aplicaciones con mayor demanda térmica.
• Instalar sobre conjuntos terminados
Su diseño expandible reduce la necesidad de retirar los conectores durante el proceso de revestimiento del cableado.
• Reducir el reemplazo prematuro de la manga gástrica
La elección de un material más resistente puede mejorar la durabilidad en aquellos casos en los que el trenzado estándar de uso general se desgasta demasiado rápido.
Características principales

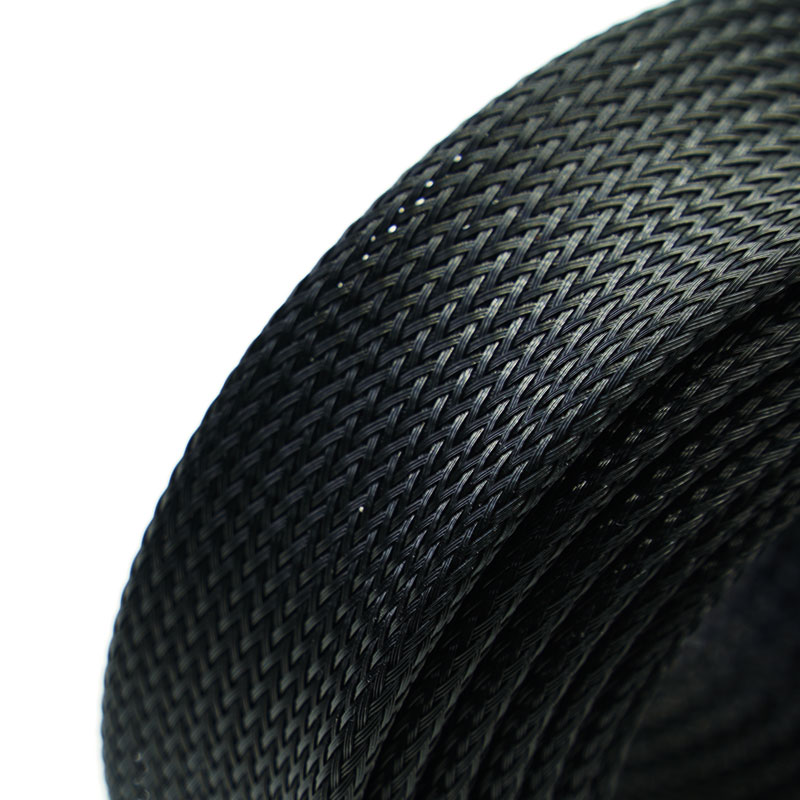

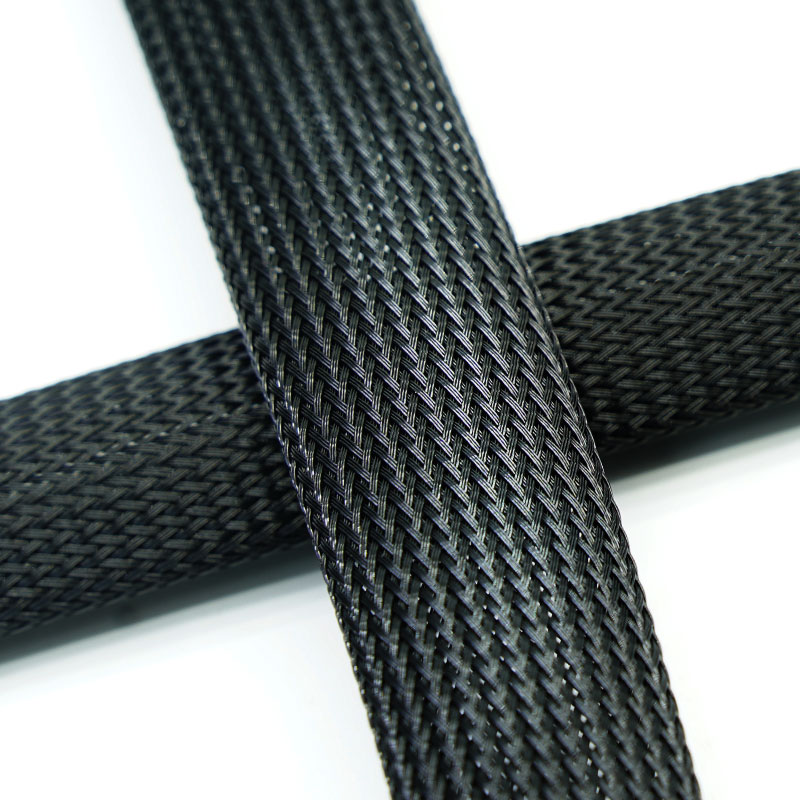

1. Hilo monofilamento PA66
Ofrece una superficie trenzada resistente para una protección exigente de los cables.
2. Mayor capacidad térmica
Admite aplicaciones que requieren mayor resistencia al calor que las alternativas comunes de PET o PA6, sujeto a confirmación de grado.
3. Fuerte rendimiento contra la abrasión
Ayuda a proteger los revestimientos de los cables en rutas industriales de alto contacto.
4. Conector pasamuros expandible
Se amplía para su instalación y se ajusta al conjunto finalizado.

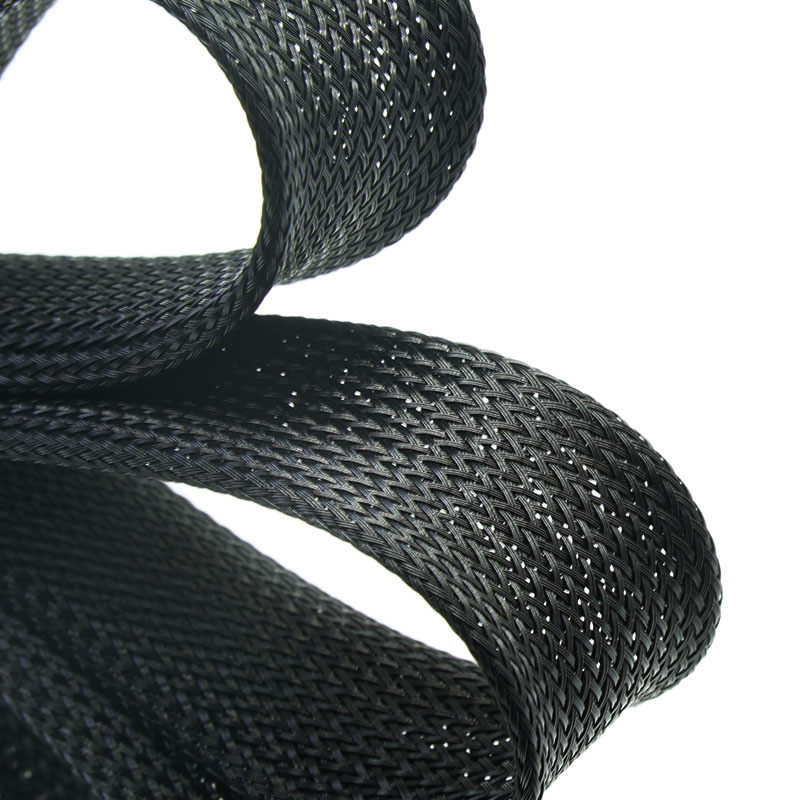

5. Enrutamiento flexible del arnés
Sigue las curvas, las ramificaciones y los perfiles cambiantes de los haces de cables.
6. Resistencia a aceites y productos químicos.
Adecuado para numerosos entornos industriales tras un análisis de compatibilidad.
7. Suministro diseñado a medida
El diámetro, el color, la longitud de corte y el embalaje se pueden adaptar a los requisitos del proyecto.
| Material | monofilamento PA66 |
| Construcción | Trenza expandible |
| Temperatura de funcionamiento | -40°C a +150°C |
| Punto de fusión | 256±10°C |
| Inflamabilidad | FMVSS 302 |
| Resistencia a la abrasión | Muy alto |
| Color estándar | Negro |
| Cumple con la normativa RoHS | Sí |
| Cumple con la normativa REACH | Sí |
| Libre de halógenos | Sí |
| Resistente a los rayos UV | Sí |
| Herramienta de corte | Cuchillo caliente |
Presupuesto
Número de pieza | Ancho plano (W) | Rango ampliado (mm) | Embalaje Longitud (m/bobina) |
Pulgada | mm | Mini) | Máx.(O) |
BRS-PA66-003-BK | 1/8” | 3 | 1 | 6 | 1000 |
BRS-PA66-006-BK | 1/4” | 6 | 3 | 9 | 500 |
BRS-PA66-008-BK | 5/16” | 8 | 5 | 12 | 350 |
BRS-PA66-010-BK | 3/8” | 10 | 7 | 17 | 350 |
BRS-PA66-012-BK | 1/2” | 12 | 8 | 20 | 350 |
BRS-PA66-016-BK | 5/8” | 16 | 10 | 27 | 250 |
BRS-PA66-018-BK | 11/16" | 18 | 12 | 29 | 250 |
BRS-PA66-020-BK | 3/4” | 20 | 14 | 32 | 200 |
| 1” | 25 | 18 | 35 | 200 |
| 1-1/4” | 32 | 20 | 50 | 150 |
| 1-1/2” | 38 | 30 | 60 | 100 |
| 1-3/4” | 45 | 35 | 75 | 100 |
| 2” | 50 | 40 | 80 | 100 |
| 2-1/2” | 64 | 45 | 105 | 50 |
| 3” | 76 | 64 | 120 | 50 |
| 4” | 100 | 80 | 150 | 50 |
● Nota: El rango ampliado describe la capacidad geométrica, no el punto de operación continuo preferido. Seleccionar una expansión cercana a la máxima aumenta las aberturas de la trenza, reduce la cobertura de la superficie y acorta la longitud instalada.
Aplicaciones típicas
Maquinaria pesada
Reduce el desgaste del arnés causado por la vibración y el contacto con marcos o protecciones metálicas.
Zonas inferiores y de equipamiento del automóvil
Protege los haces de cables en situaciones donde se debe tener en cuenta la abrasión y las altas temperaturas de funcionamiento.
Robótica y producción automatizada
Permite un enrutamiento flexible al tiempo que controla el contacto con el cable y la manipulación repetida.
Equipos de soldadura y fabricación
Proporciona una organización duradera para cables expuestos a condiciones de taller adversas; la exposición al calor y a las salpicaduras requiere una revisión por separado.
Motores industriales y sistemas de control
Protege los cables de alimentación, sensores y control que se encuentren cerca de equipos con temperaturas ambiente elevadas.
Elija PA66 cuando la abrasión, la resistencia mecánica o las exigencias térmicas superen las necesidades de una funda de PET convencional. Indique la temperatura máxima y continua, los materiales de contacto, los fluidos, el movimiento, el diámetro del haz y el conector de mayor tamaño. No seleccione únicamente por el nombre del polímero; la construcción del trenzado y el grado del material deben coincidir con la aplicación.
Opciones de personalización
• Diámetro y recuperación - La estructura del trenzado se puede adaptar al rango de haces y al paso del conector requeridos.
• Densidad de trenzado - La cobertura se puede ajustar en función de las prioridades del proyecto: protección, flexibilidad o expansión.
• Color e identificación - El color negro estándar, los colores especiales y las marcas de identificación están sujetos a revisión de material y cantidad mínima de pedido.
• Piezas cortadas o rollos de producción - El formato de suministro se puede adaptar al montaje del arnés y a la manipulación en la línea de producción.
• Embalaje especial - Se ofrecen etiquetas privadas, identificación de lotes y cajas específicas para proyectos mediante acuerdo. RS-PA6 — Funda trenzada expandible PA6.
La aprobación técnica debe basarse en el grado exacto de PA66 y la construcción final de la trenza. La documentación disponible puede incluir declaraciones RoHS, REACH y de ausencia de halógenos para los materiales aplicables. La clasificación de inflamabilidad, el rendimiento de combustión en el sector automotriz y las especificaciones de temperatura requieren evidencia específica de la construcción y no deben inferirse únicamente de la resina PA66.
• Trazabilidad de resinas e hilos - Antes de su uso, se controla la información sobre el hilo PA66 aprobado y el lote de producción.
• Monitoreo de procesos - Se controla la tensión, el patrón y la cobertura del trenzado para reducir la variación entre rollos.
• Prueba de expansión y recuperación - Se comprueban las muestras en mandriles representativos para confirmar su comportamiento durante la instalación.
• Inspección de superficie - Se revisa la funda para detectar filamentos sueltos, enganches, contaminación y densidad inconsistente.
• Verificación de envío - Se comprueba la cantidad, la longitud, las etiquetas y los documentos requeridos en función del pedido.
01. ¿Cuál es la principal diferencia entre el revestimiento PA66 y el PA6?
El PA66 generalmente ofrece un punto de fusión más alto y suele elegirse para condiciones de calor y abrasión más exigentes. El rendimiento final depende de la construcción exacta del hilo y la trenza.
02. ¿Es el PA66 adecuado para trabajar cerca de operaciones de soldadura?
Puede proteger contra la abrasión rutinaria, pero no sustituye a una barrera específica contra metales fundidos o altas temperaturas radiantes.
03. ¿La funda es resistente al aceite?
El PA66 presenta una resistencia útil a muchos aceites, pero la compatibilidad debe comprobarse en función del fluido específico, su concentración, la temperatura y el tiempo de exposición.
04.¿Existe alguna versión ignífuga?
Por favor, indique la norma de ensayo requerida. La disponibilidad y la documentación dependen de la construcción especificada.
05. ¿Qué factores determinan la cantidad mínima de pedido (MOQ), el precio y el plazo de entrega?
La cantidad mínima de pedido (MOQ), el precio y el plazo de entrega dependen del tamaño, el color, la cantidad del pedido, la personalización, el embalaje y los requisitos de prueba. Indique los tamaños, las cantidades y el Incoterm que necesita para obtener un presupuesto preciso.
06. ¿Hay disponibles colores, longitudes y embalajes personalizados?
Sí, sujeto a los requisitos de tamaño, cantidad y rendimiento. Confirme la cantidad mínima de pedido y el plazo de entrega con el equipo de ventas.
Solicite una muestra o un presupuesto.
Indique el diámetro del haz, el tamaño del conector, el entorno, la norma requerida y la cantidad. MJ FLEX le recomendará una construcción adecuada y le enviará muestras o un presupuesto.
