¿Por qué elegir BRS-PET-CC?
• Reduzca los filamentos sueltos en los extremos cortados.
Su construcción resistente al deshilachado garantiza acabados más limpios durante la producción y la instalación.
• Mejorar la eficiencia del ensamblaje
Reducir el recorte y la preparación de los extremos puede acortar las operaciones repetitivas de fabricación de arneses.
• Crea arneses con acabados más prolijos.

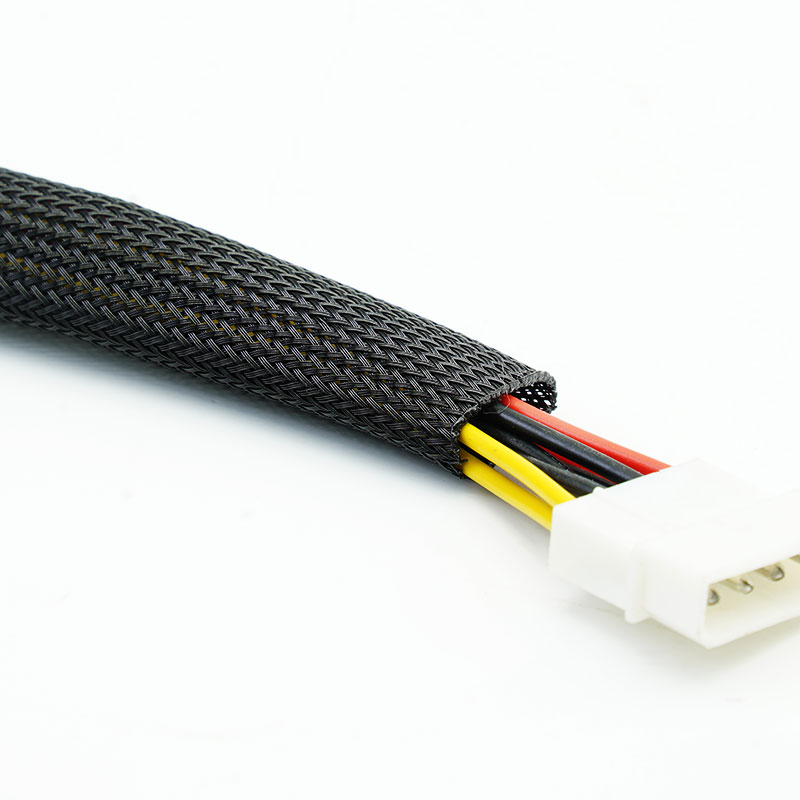

Los extremos controlados mejoran la apariencia alrededor de los conectores y los puntos de terminación.
• Conservar la protección ampliable
La funda sigue proporcionando paso al conector, flexibilidad y protección contra la abrasión.
Características principales
1. Construcción resistente al deshilachado
Ayuda a controlar los filamentos sueltos después del corte.
2. Aspecto de corte más limpio
Permite la creación de conjuntos de cables con un aspecto profesional.

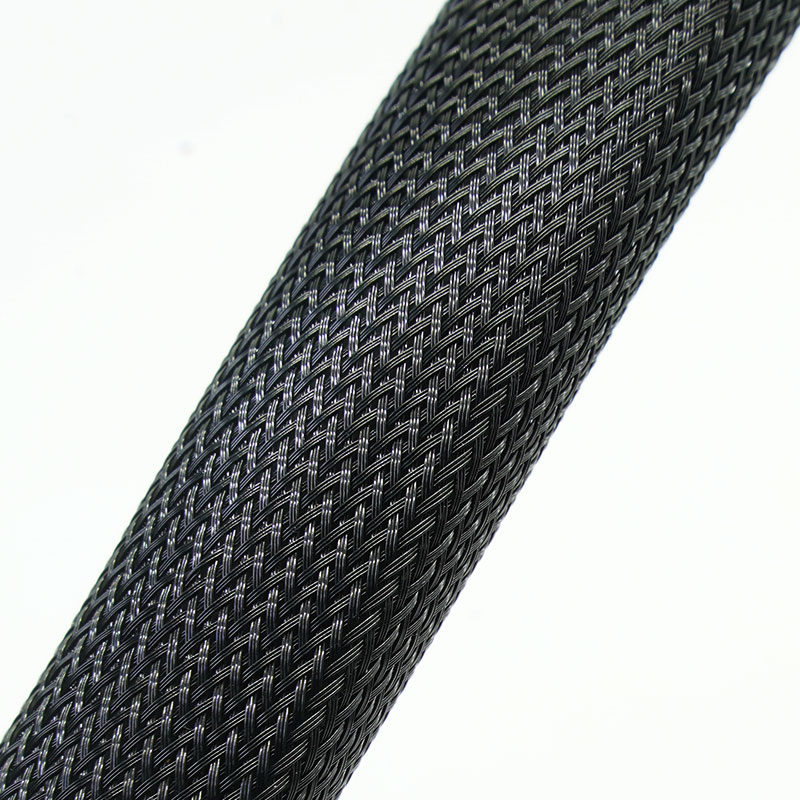

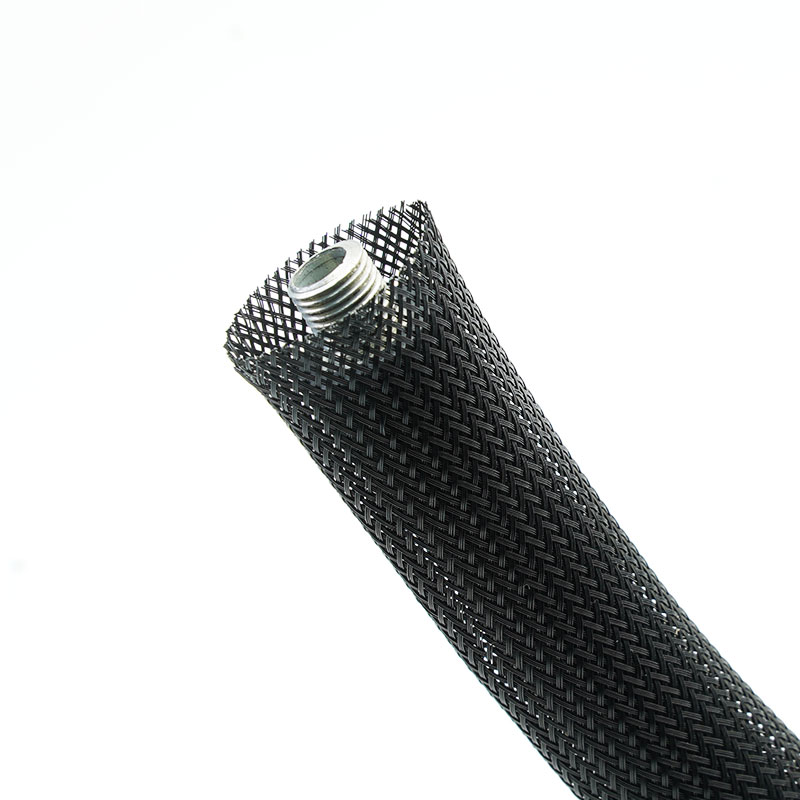

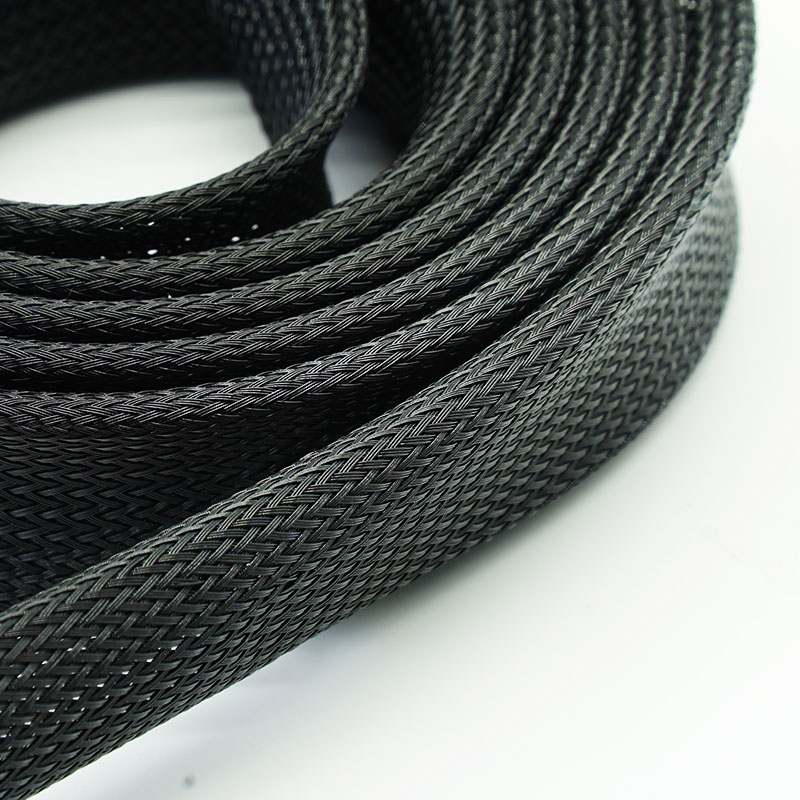

3. Trenza de PET expandible
Se adapta a conectores y a diferentes diámetros de haces de cables.
4. Reducción de los trabajos de acabado
Puede reducir la necesidad de recortar o preparar los extremos secundarios.
5. Protección flexible contra la abrasión
Protege las chaquetas del roce y el desgaste habituales.
6. Adecuado para piezas precortadas
Permite la preparación repetible de kits junto a la línea de producción.
7. Embalaje personalizado disponible.
Las piezas cortadas se pueden contar, embolsar y etiquetar según el proyecto.
| Material | Construcción de PET modificado |
| Construcción | Trenza expandible |
| Grosor del monofilamento | 0,20 mm |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL94 V2 |
| Resistencia a la abrasión | Medio |
| Color estándar | Negro |
| Documentación de cumplimiento | Libre de RoHS, REACH y halógenos. |
| Herramienta de corte | Cuchillo caliente |
Presupuesto
Número de pieza | Ancho plano (W) | Rango ampliado (mm) | Embalaje Longitud (m/bobina) |
Pulgada | mm | Mini) | Máx.(O) |
BRS-PET-003-BK-CC | 1/8” | 3 | 1 | 6 | 1000 |
BRS-PET-006-BK-CC | 1/4” | 6 | 3 | 9 | 500 |
BRS-PET-008-BK-CC | 5/16” | 8 | 5 | 12 | 350 |
BRS-PET-010-BK-CC | 3/8” | 10 | 7 | 17 | 350 |
BRS-PET-012-BK-CC | 1/2” | 12 | 8 | 20 | 350 |
BRS-PET-016-BK-CC | 5/8” | 16 | 10 | 27 | 250 |
BRS-PET-018-BK-CC | 11/16" | 18 | 12 | 29 | 250 |
BRS-PET-020-BK-CC | 3/4” | 20 | 14 | 32 | 200 |
| 1” | 25 | 18 | 35 | 200 |
| 1-1/4” | 32 | 20 | 50 | 150 |
| 1-1/2” | 38 | 30 | 60 | 100 |
| 1-3/4” | 45 | 35 | 75 | 100 |
| 2” | 50 | 40 | 80 | 100 |
| 2-1/2” | 64 | 45 | 105 | 50 |
| 3” | 76 | 64 | 120 | 50 |
| 4” | 100 | 80 | 150 | 50 |
● Nota: El rango ampliado describe la capacidad geométrica, no el punto de operación continuo preferido. Seleccionar una expansión cercana a la máxima aumenta las aberturas de la trenza, reduce la cobertura de la superficie y acorta la longitud instalada.
Aplicaciones típicas
Ensamblaje de mazos de cables de alto volumen
Reduce el trabajo de acabado final en longitudes de corte repetitivas.
Fabricación de equipos eléctricos
Mejora el aspecto y la manipulación de los haces de cables internos.
arneses interiores para automóviles
Proporciona una protección flexible y ordenada alrededor de los módulos y conectores.
Electrodomésticos y aparatos electrónicos
Organiza el cableado de forma que los extremos cortados limpiamente mejoran la calidad del montaje.
kits de gestión de cables para venta al por menor
Permite una presentación más uniforme de las piezas precortadas.
Especifique si el manguito se cortará con tijeras, cuchilla, cortadora automática o cuchilla térmica, y defina el acabado final aceptable. Indique el tamaño del paquete, el tamaño del conector, la longitud de corte, la tolerancia y la cantidad anual. Se recomienda realizar una prueba de corte de muestra antes de aprobar un proceso de alto volumen.
Personalización disponible
Servicio de corte a medida - Piezas suministradas con la longitud y tolerancia acordadas.
Ensayo de fin de prueba - Se revisó el proceso de corte en función del aspecto deseado.
Diámetro y densidad de trenzado - Adaptado a las necesidades de cobertura y expansión.
Preparación y embalaje de kits - Se contabilizaron bolsas, etiquetas, códigos de barras y kits de línea de producción.
La resistencia al deshilachado es una ventaja del procesamiento y la construcción, no una certificación de resistencia al fuego, a los rayos UV ni a la industria. Se pueden proporcionar los documentos aplicables de RoHS, REACH y de material libre de halógenos para el material seleccionado. Las especificaciones funcionales deben confirmarse mediante el proceso de corte del cliente.
evaluación del extremo cortado - Las muestras se cortan utilizando el método acordado y se revisan para detectar filamentos sueltos.
Control dimensional - Se comprueban el diámetro, la expansión y la longitud de corte.
Inspección del aspecto de la trenza - Se realiza un seguimiento de la cobertura, los defectos superficiales y la contaminación.
Verificación de recuento y empaquetado - Se verifica la cantidad precortada, las etiquetas y la configuración de la bolsa.

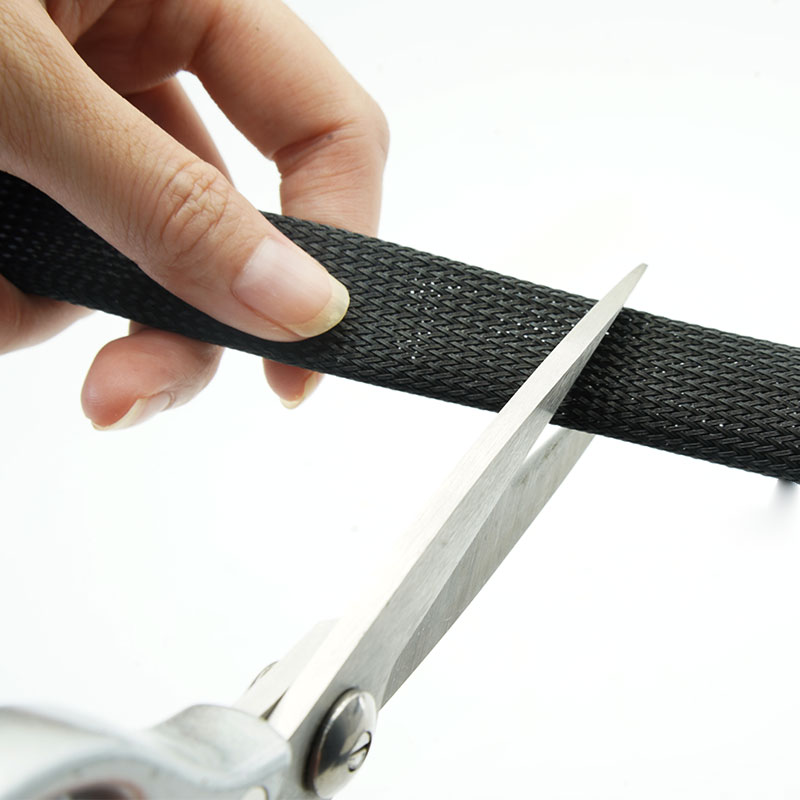

01. ¿Se puede cortar el BRS-PET-CC con tijeras normales?
Sí. Está diseñada para un corte limpio con tijeras comunes homologadas. Sin embargo, es necesario certificar la herramienta y el método de producción, ya que el estado de la hoja y la técnica de corte influyen en el resultado.
02. ¿Es completamente resistente al deshilachado?
Está diseñado para reducir el deshilachado, pero los resultados dependen de la herramienta de corte y del manejo.
03.¿Pueden suministrar piezas precortadas?
Sí, con la tolerancia de longitud, el acabado final y el embalaje acordados.
04. ¿Cómo deberíamos aprobarlo?
Pruebe una muestra utilizando el mismo equipo de corte previsto para la producción.
Solicite una muestra o un presupuesto.
Indique el diámetro del haz, el conector de mayor tamaño, el entorno operativo, la norma de ensayo requerida, las necesidades de corte o embalaje y la cantidad estimada. MJ FLEX le recomendará la configuración más adecuada y le enviará una muestra o un presupuesto.
