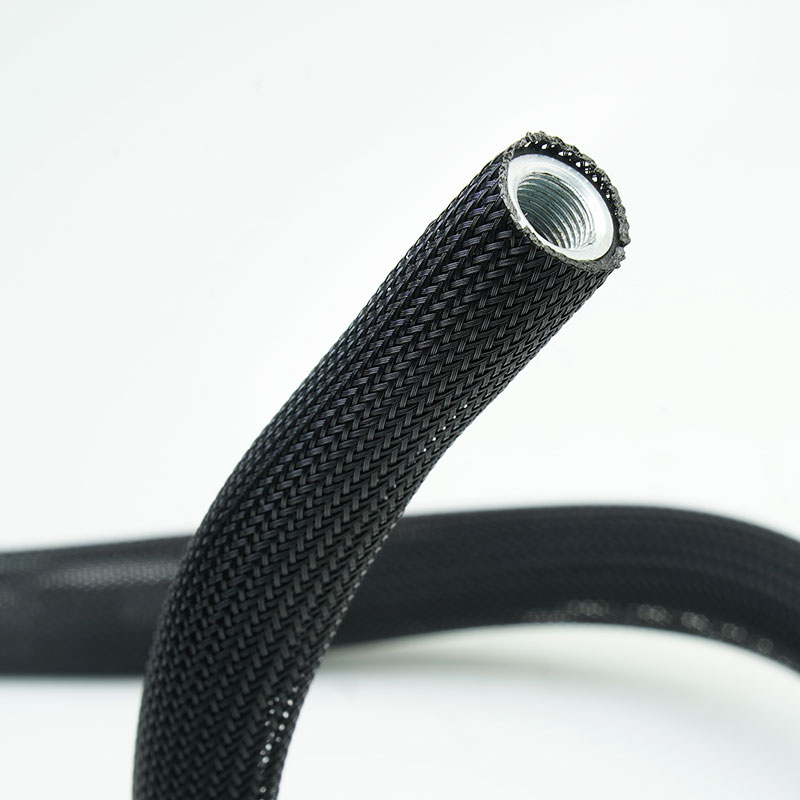

Protección flexible contra la abrasión para conjuntos de cables y mangueras industriales.
¿Por qué elegir el manguito trenzado de nailon PA6?
• Mejorar la protección en zonas de alta protección
El PA6 proporciona una barrera trenzada resistente para los haces de cables que rozan contra bastidores, carcasas o componentes cercanos.

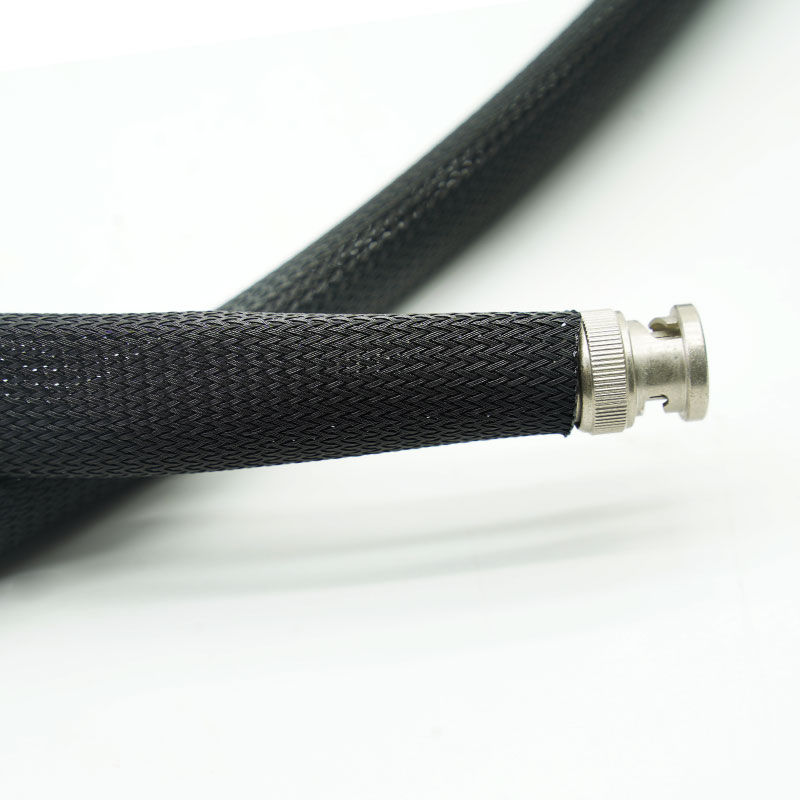

• Conectores compatibles sin construcción dividida
La trenza expandible se agranda durante la instalación y recupera su forma alrededor del haz de cables.
• Equilibrio entre resistencia y flexibilidad
El manguito se adapta a las curvas y a los perfiles cambiantes del haz de cables sin el peso de un conducto rígido.
• Soporte para producción específica de la aplicación
La información de las pruebas disponibles se puede comparar con el tamaño propuesto, la ubicación de instalación y las especificaciones del proyecto del cliente antes de su aprobación.
Características principales
1. Construcción con monofilamento de PA6
Proporciona una protección mecánica duradera gracias a su estructura trenzada flexible.
2. Rango de instalación ampliable
Pasa por encima de los conectores y se adapta a variaciones moderadas en el diámetro del haz.
3. Buena resistencia a la abrasión
Ayuda a reducir el desgaste del revestimiento de los cables en el tendido de maquinaria y equipos.

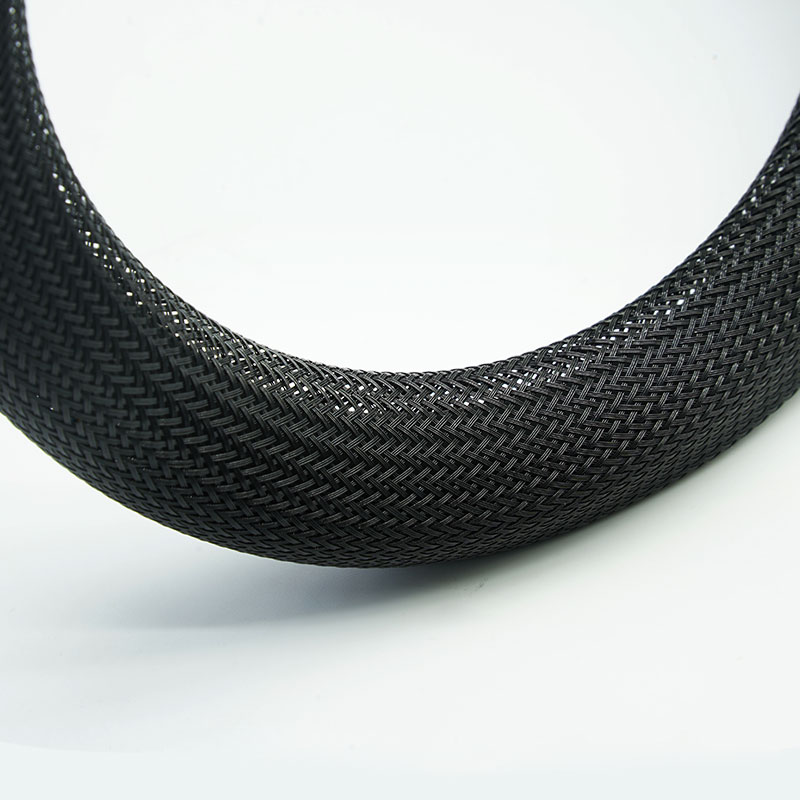

4. Rendimiento de flexión flexible
Sigue las trayectorias curvas del arnés manteniendo una cobertura organizada.
5. Trenza abierta ligera
Proporciona protección sin sellar el haz de cables ni crear un conducto voluminoso.
6. Opciones de suministro personalizadas
Disponible en tamaños, colores, longitudes de corte y embalaje específicos para cada proyecto, sujetos a revisión.
| Material | monofilamento PA6 |
| Construcción | Trenza expandible |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 220±10°C |
| Inflamabilidad | UL94 V2 |
| Resistencia a la abrasión | Alto |
| Espesor de pared | 0,65 ± 0,05 mm |
| Color estándar | Negro |
| Cumple con la normativa RoHS | Sí |
| Cumple con la normativa REACH | Sí |
| Libre de halógenos | Sí |
| Resistente a los rayos UV | Sí |
| Herramienta de corte | Cuchillo caliente |
Presupuesto
Número de pieza | Ancho plano (W) | Rango ampliado (mm) | Muro Espesor (mm) | Embalaje Longitud (m/bobina) |
Pulgada | mm | Mini) | Máx.(O) |
BRS-PA6-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PA6-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PA6-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PA6-010-BK | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PA6-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PA6-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PA6-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PA6-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Nota: El rango ampliado describe la capacidad geométrica, no el punto de operación continuo preferido. Seleccionar una expansión cercana a la máxima aumenta las aberturas de la trenza, reduce la cobertura de la superficie y acorta la longitud instalada.
Aplicaciones típicas
Maquinaria industrial
Protege el cableado de control y sensores para que no roce con los marcos, las protecciones y las superficies de los equipos en movimiento.
Vehículos automotrices y especializados
Agrupa los arneses en áreas que requieren un enrutamiento flexible y una mayor protección mecánica.
Robótica y automatización
Controla el desorden en los cables y el desgaste de la superficie a lo largo de rutas articuladas o de uso frecuente.
Herramientas eléctricas y equipos de producción
Protege los cables internos de vibraciones, manipulación y contacto con las carcasas.
Equipos marinos y para exteriores
Proporciona una organización de cables robusta en situaciones donde la exposición a la humedad y la manipulación mecánica deben tenerse en cuenta conjuntamente.
Indique el diámetro mínimo y máximo del haz de cables, el conector más grande, el radio de curvatura, el nivel de abrasión, la temperatura, los fluidos y la documentación requerida. El PA6 absorbe más humedad que el PET, por lo que los requisitos dimensionales o mecánicos en aplicaciones con condiciones de servicio estrictas deben revisarse según dichas condiciones.
Opciones de personalización
• Tamaño y rango de expansión -El diámetro nominal y el ángulo de trenzado se pueden comparar con el haz de cables y el conector más grande.
• Opciones de color -El negro es el color estándar; otros colores se pueden evaluar según la cantidad y la disponibilidad de materia prima.
• Servicio de corte a medida -Las piezas precortadas pueden suministrarse con la tolerancia de longitud y el acabado de los extremos acordados.
• Embalaje e identificación-La longitud del rollo, la cantidad de cajas, las etiquetas personalizadas y las referencias del proyecto se pueden personalizar.
• Construcción específica para la aplicaciónLa densidad del trenzado y la selección del hilo pueden revisarse cuando los requisitos de abrasión, flexibilidad o cobertura difieren del producto estándar.
El rendimiento del PA6 depende del grado de resina, el hilo y el estado de acondicionamiento seleccionados. Se puede proporcionar documentación sobre RoHS, REACH y ausencia de halógenos para los materiales aprobados, cuando corresponda. El PA6 estándar no debe describirse como UL 94 V-0, VW-1 o FMVSS 302 a menos que la construcción solicitada esté respaldada por el informe correspondiente.
• Verificación del hilo entrante - Antes de trenzar el material, se comprueba su identidad, color y estado del filamento.
• Control de la consistencia de la trenza -Los operarios supervisan la cobertura, el patrón de recogida y los defectos superficiales durante la producción.
• Inspección dimensional -El diámetro nominal, el comportamiento de expansión y el paso del conector se comprueban conforme a la especificación aprobada.
• Controles de longitud y embalaje -La longitud del rollo o del corte, el etiquetado y la cantidad del paquete se verifican antes de su liberación.
• Inspección visual final-El revestimiento terminado se revisa para detectar filamentos rotos, contaminación, trenzado irregular y extremos dañados.
01. ¿En qué se diferencia el PA6 del revestimiento de PET?
Normalmente, se elige el PA6 cuando se priorizan la resistencia, la flexibilidad y la resistencia a la abrasión propias del nailon. El PET se suele seleccionar para la gestión general de cables, la estabilidad dimensional y su amplia disponibilidad comercial.
02. ¿Puede extenderse a través de conectores?
Sí. Seleccione un tamaño nominal que pueda pasar por encima del conector más grande y que se ajuste alrededor del haz de cables.
03. ¿El PA6 es automáticamente ignífugo?
No. El comportamiento ante el fuego depende del material y la construcción específicos. Indique la norma requerida al solicitar un presupuesto.
04.¿Se pueden suministrar longitudes de corte personalizadas?
Sí, sujeto a tolerancia de longitud, acabado final, embalaje y revisión del pedido mínimo.
Solicite una muestra o un presupuesto.
Indique el diámetro del haz, el tamaño del conector, el entorno, la norma requerida y la cantidad. MJ FLEX le recomendará una construcción adecuada y le enviará muestras o un presupuesto.
