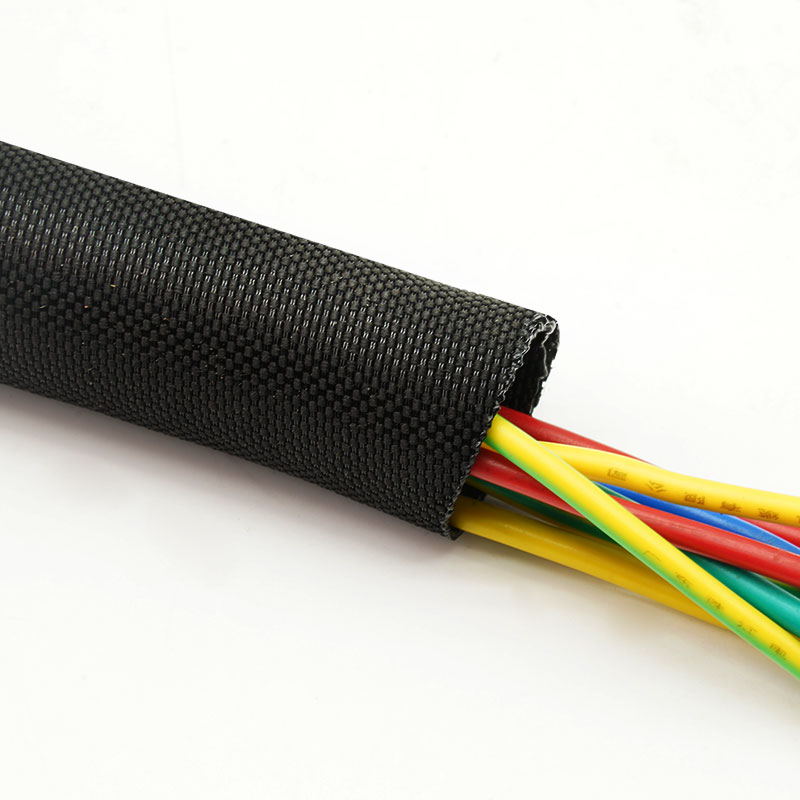

¿Por qué elegir la funda para cables tejida STW-PET-UV?
1. Proteja los arneses expuestos a la luz solar.
El material estabilizado contra los rayos UV ayuda a reducir la degradación causada por la exposición prolongada al aire libre.
2. Modernización del cableado exterior
La entrada lateral rodea los cables, conectores y derivaciones instalados.
3. Mantener el acceso al servicio de campo.
La funda se puede volver a abrir para su inspección o para sustituir el cable.
4. Combina durabilidad y flexibilidad para exteriores.
El revestimiento tejido protege contra la abrasión rutinaria sin necesidad de un conducto rígido.
Características principales

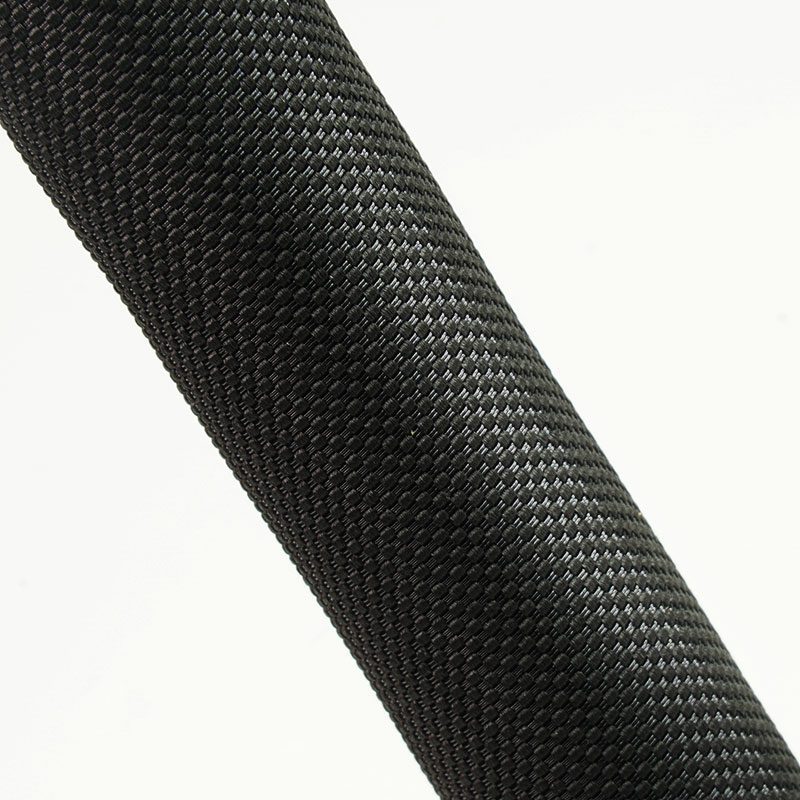

1. Poliéster tejido resistente a los rayos UV
Desarrollado para aplicaciones de protección de cables expuestos a la luz solar.

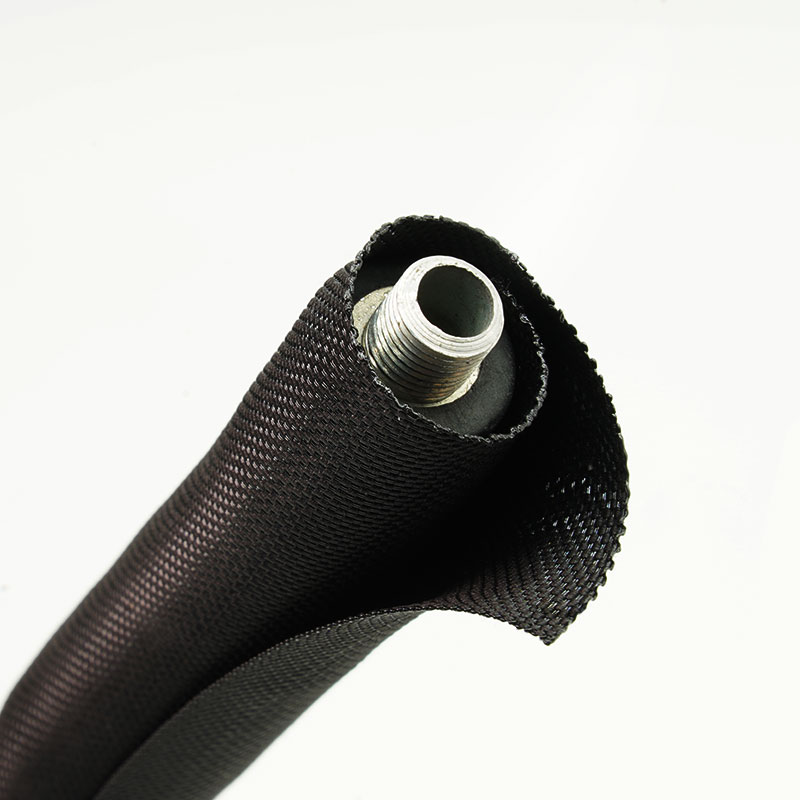

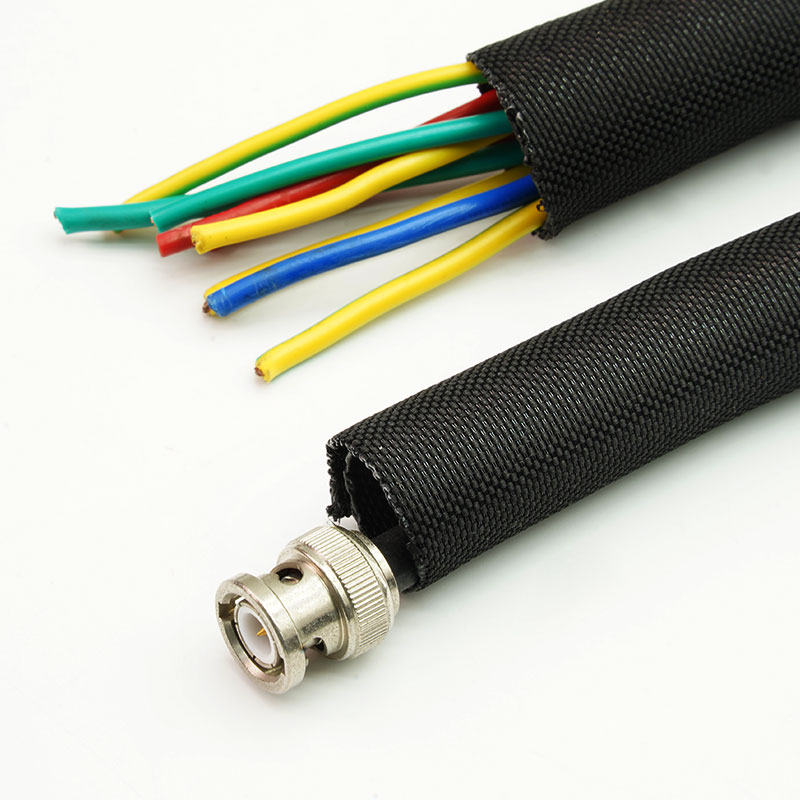

2. Diseño dividido de cierre automático
Se adapta a los paquetes existentes sin desconectar los terminales.
3. Protección contra la abrasión en exteriores
Ayuda a proteger las cubiertas de los cables contra el roce y la manipulación.
4. Construcción textil flexible
Sigue curvas y rutas de equipos irregulares.
5. Cierre de solapamiento accesible
Permite la creación de ramificaciones y el mantenimiento posterior.
6. Construcción negra apta para exteriores.
Cumple con los requisitos habituales de instalación en exteriores.
7. Opciones de corte y empaquetado a medida.
Disponible para kits de montaje OEM e instalación en campo.
| Material | Monofilamento y multifilamento de PET estabilizado contra los rayos UV |
| Construcción | Envoltura dividida de cierre automático |
| Superposición | ≥35% |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL94 V2 |
| Color estándar | Negro |
| Proceso de dar un título | Cumple con RoHS, REACH y está libre de halógenos. |
| Libre de halógenos | Sí |
| Resistente a los rayos UV | Sí |
| Herramienta de corte | Cuchilla o cuchillo caliente |
Presupuesto
Número de pieza | Tamaño nominal (mm) | Ancho extendido
(mm) | Rango de diámetro del haz (mm) | Embalaje Longitud (m/bobina) |
Min | Máximo |
STW-PET-003-BK-UV | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-UV | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-UV | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-UV | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-UV | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-UV | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-UV | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-UV | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Seleccione el tamaño según el diámetro real del haz y asegúrese de que haya al menos un 35 % de solapamiento después de la instalación.
Aplicaciones típicas
Equipos solares y fotovoltaicos
Protege el cableado de control y comunicación accesible que está expuesto a la luz solar.
Sistemas de telecomunicaciones para exteriores
Organiza los grupos de cables alrededor de las antenas, los armarios y los equipos de infraestructura.
equipos de carga para vehículos eléctricos
Envuelve los arneses auxiliares exteriores o semi-expuestos que estén en buen estado.
Maquinaria agrícola y de construcción
Protege el cableado expuesto al sol, al polvo y a las inspecciones frecuentes.
Iluminación y señalización exterior
Contiene cables de alimentación y de señal, a la vez que permite el acceso para el mantenimiento.
Describa la exposición a la luz solar, el clima, la temperatura, la humedad, los productos químicos, la abrasión y las condiciones de servicio previstas. Indique la gama de paquetes y las ubicaciones de las sucursales. Los datos de radiación UV acelerada, cuando corresponda, facilitan la comparación, pero no deben convertirse en un número universal de años de servicio al aire libre.
Personalización disponible
• Diámetro y solapamiento - Adaptado a la gama real de arneses para exteriores.
• Piezas cortadas y kits - Preparado según la zona de instalación o el modelo de equipo.
• Etiquetas para exteriores - Identificación del producto, lote y proyecto en el embalaje.
• Revisión de construcción especial - Se puede evaluar la densidad de trenzado y las necesidades de rendimiento combinadas.
La resistencia a los rayos UV debe estar respaldada por los datos de materiales o construcción aplicables. No determina el comportamiento ante el fuego. La documentación relativa a RoHS, REACH y la ausencia de halógenos puede estar disponible para los materiales confirmados. Cualquier declaración sobre la prueba de UV debe coincidir exactamente con la funda solicitada.
• Verificación de materiales aptos para rayos UV - El hilo estabilizado aprobado se identifica por lote.
• Superposición y comprobación del ajuste - El cierre se inspecciona en todo el rango de paquetes especificado.
• Inspección de superficies y bordes - Se comprueban los defectos de tejido, los hilos sueltos y la contaminación.
• Embalaje con trazabilidad - Las etiquetas de los productos y los detalles del pedido se verifican antes del envío.
01. ¿Por qué utilizar la versión UV en lugar de la STW-PET estándar?
Es la opción más adecuada para la exposición prolongada a la luz solar.
02. ¿Se puede instalar en el cableado exterior ya existente?
Sí. La estructura dividida envuelve los arneses terminados.
03.¿La resistencia a los rayos UV significa que es impermeable?
No. La funda textil abierta no es un conducto impermeable sellado.
04.¿Hay otros colores disponibles además del negro?
Requieren un estudio de viabilidad y una revisión del rendimiento frente a los rayos UV por separado.
Solicite una muestra o un presupuesto.
Indique la gama de paquetes, el entorno de instalación, la norma requerida, la longitud de corte y la cantidad. MJ FLEX le recomendará la construcción adecuada y le enviará una muestra o un presupuesto.
