¿Por qué elegir BRS-PET-OE?
• Conectores transparentes de gran tamaño
La mayor capacidad de paso permite que la funda se desplace a través de enchufes y conexiones que las trenzas expandibles convencionales no podrían acomodar.
• Proteja los conjuntos preterminados.
La instalación puede completarse una vez colocados los conectores, lo que reduce la necesidad de desmontar, volver a conectar o reconstruir el arnés.
• Manejar transiciones abruptas de diámetro
La geometría de trenzado abierto se adapta a las carcasas de los conectores, los empalmes y otros aumentos locales en el tamaño del conjunto.
• Reduzca la complejidad del tamaño para paquetes variables.
Una construcción OverExpand cuidadosamente seleccionada puede abarcar una gama de ensamblaje más amplia, lo que potencialmente simplifica el inventario de manguitos y la planificación de la instalación.
Características principales
1. Expansión de paso mejorada

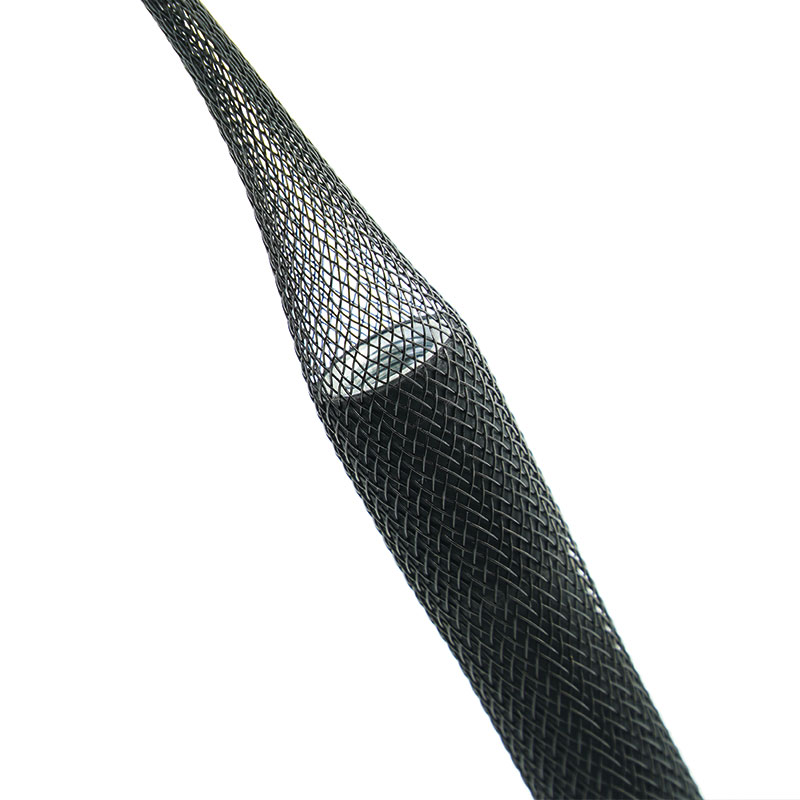

La trenza se abre ampliamente para facilitar el paso de conectores, enchufes y otros componentes de mayor tamaño.
2. Recuperación alrededor del haz de cables

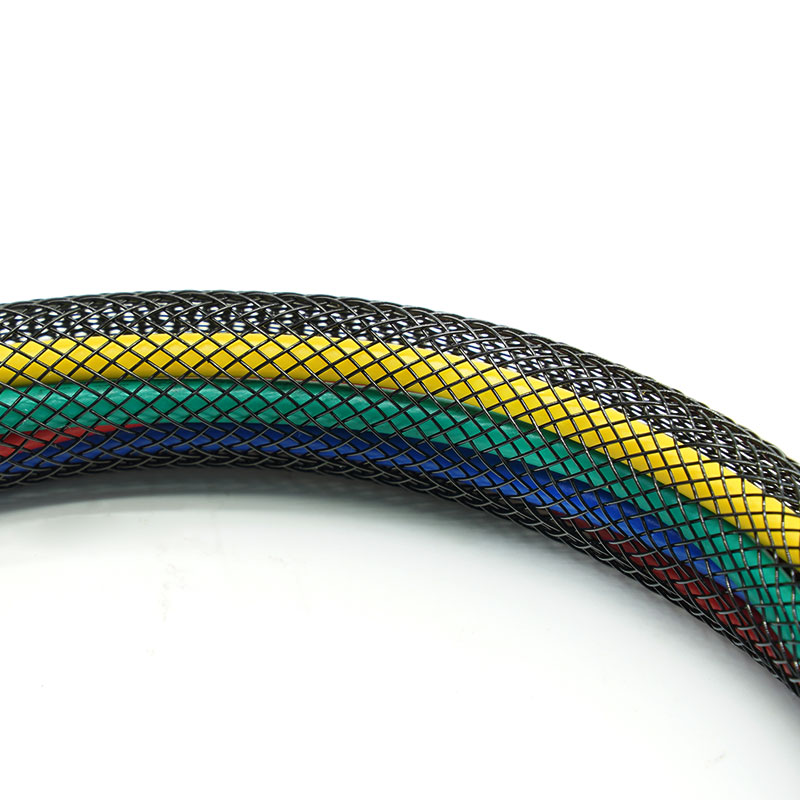

Tras superar la obstrucción, la funda se contrae hacia el diámetro menor del arnés para una sujeción práctica del cable.
3. Instalación compatible con conectores
Permite el revestimiento posterior a la terminación sin necesidad de cortar ni retirar muchos de los componentes instalados.
4. Construcción con monofilamento de PET.
Proporciona protección mecánica ligera y un manejo flexible para conjuntos de cables y alambres.
5. Adaptabilidad a perfiles irregulares
Realiza un seguimiento de las empalmes, las transiciones y los cambios moderados de haces a lo largo de la ruta protegida.
6. Reducción de las interrupciones en el montaje.
Ayuda a acortar los pasos de instalación donde la tubería convencional requeriría el desmontaje del conector.
7. Diseño de ampliación específico para el proyecto
Para la aplicación, se pueden revisar el tamaño nominal, los requisitos de paso, la geometría de la trenza, la longitud y el embalaje.
| Material | Monofilamento de PET |
| Construcción | Trenza tubular altamente expandible |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL 94 V2 |
| Color estándar | Negro |
| Rango de tamaños | Tamaños nominales específicos del proyecto |
| Proceso de dar un título | Cumple con RoHS, REACH y está libre de halógenos. |
| Herramienta de corte | Cuchillo caliente |
| Formulario de suministro | Rollos a granel o longitudes cortadas a medida. |
Presupuesto
Número de pieza | Ancho plano (W) | Rango ampliado (mm) | Embalaje Longitud (m/bobina) |
Pulgada | mm | Mini) | Máx.(O) |
BRS-PET-006-BK-OE | 1/4” | 6 | 3 | 12 | 500 |
BRS-PET-008-BK-OE | 5/16” | 8 | 6 | 22 | 500 |
BRS-PET-010-BK-OE | 3/8” | 10 | 5 | 25 | 350 |
BRS-PET-012-BK-OE | 1/2” | 12 | 11 | 35 | 300 |
BRS-PET-020-BK-OE | 3/4” | 19 | 12 | 45 | 200 |
Aplicaciones típicas
Conjuntos de cables preterminados
Se coloca sobre los enchufes instalados para que se pueda añadir una funda protectora sin necesidad de desmontar ni sustituir los conectores.
Mazos de cables para automóviles y equipos
Cubre el cableado con carcasas de conectores, empalmes de derivación o cambios de diámetro locales que complican la instalación mediante el método de tracción.
Cables de datos y comunicación

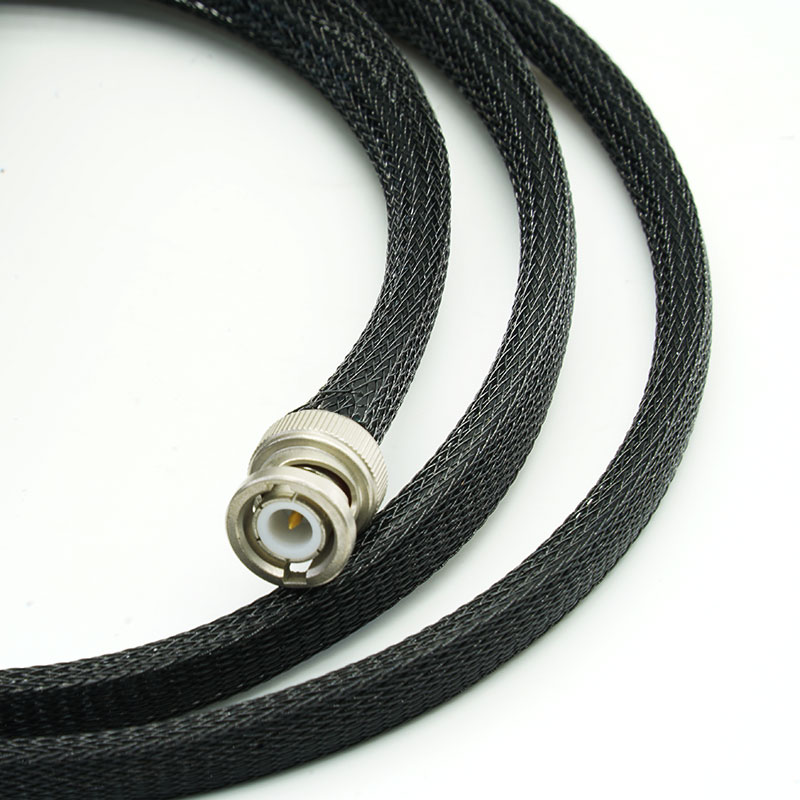

Se ajusta sobre los extremos moldeados y los conectores de interfaz, protegiendo al mismo tiempo la sección de cable más pequeña que se encuentra detrás de ellos.
Sensores industriales y cables de control
Protege los cables listos para instalar que estén equipados con terminales, prensaestopas o cabezales de sensor que sean más anchos que el haz de cables.
Kits de reemplazo y reacondicionamiento para servicio
Permite a los técnicos añadir o sustituir la protección trenzada conservando las terminaciones originales del cable, siempre que el acceso para la instalación lo permita.
Registre dos dimensiones distintas: el componente más grande que debe cubrir el manguito y el diámetro mínimo y máximo de la sección del cable que permanece cubierta. Mida también la longitud del conector, los bordes afilados y el espacio de instalación disponible. Una construcción que permita el paso del conector debe recuperarse lo suficiente alrededor del haz final. La expansión aumenta las aberturas de la trenza y provoca un acortamiento longitudinal, por lo que debe confirmar la cobertura y la longitud final en un conjunto real o en un calibre representativo. No calcule la longitud de corte solo a partir del manguito relajado; incluya la tensión de instalación, las curvas de enrutamiento y el margen de tolerancia requerido.
Personalización disponible
Perfil de expansión: la geometría de la trenza se puede analizar en función de la relación entre el diámetro del conector y el del haz.
Tamaño y cobertura nominales: seleccionados para lograr un equilibrio entre el espacio libre necesario para el paso y una apariencia aceptable una vez instalados.
Desarrollo de la longitud de corte: Las piezas de prueba pueden determinar la longitud correcta sin estirar para la cobertura instalada requerida.
Embalaje y color de producción: los colores del proyecto, las longitudes etiquetadas, las bobinas, las bolsas y los kits de montaje están disponibles sujetos a la cantidad mínima de pedido y a confirmación.
OverExpand describe la geometría de instalación y no establece por sí solo resistencia a la llama, resistencia a los rayos UV, clase de temperatura ni homologación para la industria automotriz. Se puede proporcionar documentación sobre RoHS, REACH y otros materiales para la construcción de PET confirmada. Cualquier declaración sobre inflamabilidad o impacto ambiental debe estar vinculada al hilo, color e informe de prueba exactos. La relación de expansión, la cobertura instalada y el cambio de longitud deben verificarse mediante un método de medición acordado y una combinación representativa de conector y haz.
Verificación de paso: la construcción acordada se comprueba comparándola con un diámetro de conector definido o con el calibre especificado por el cliente.
Verificación de recuperación y cobertura: se revisa nuevamente el ajuste de la funda en el rango de cables objetivo después de la expansión.
Consistencia en la trayectoria de expansión: las muestras de producción se abren a través del rango de diámetro especificado para identificar expansiones desiguales, enganches o distorsiones aisladas de la malla.
Evaluación de la longitud instalada: se puede comprobar el acortamiento relacionado con la expansión cuando la longitud de corte final es un factor crítico para el proyecto.
Autorización de envío: El material, el color, la longitud del rollo o corte, las etiquetas, la cantidad y el embalaje se confirman antes del envío.
01. ¿Cómo se debe dimensionar el BRS-PET-OE?
Utilice tanto el diámetro mayor del conector como el diámetro final del haz de cables. Una funda seleccionada únicamente para el conector puede quedar demasiado abierta o suelta en el cable.
02. ¿La cobertura se mantendrá igual una vez que alcance su máxima expansión?
No. Las aberturas de la malla se agrandan a medida que la trenza se expande. Evalúe la cobertura con el diámetro real de instalación.
03. ¿Una sola talla puede abarcar varios diámetros de cable?
Potencialmente, pero debe confirmarse una recuperación, cobertura y apariencia aceptables en toda la gama.
04. ¿Se puede instalar sobre conectores moldeados?
A menudo sí, siempre que el diámetro y la forma del conector más grande se encuentren dentro de la capacidad de paso verificada de la construcción seleccionada.
Solicite una muestra o un presupuesto.
Envíe el rango de paquetes final, las dimensiones del conector más grande, la longitud y forma del conector, la cobertura requerida, la longitud instalada, el color y la cantidad del pedido. MJ FLEX revisará la ruta de expansión y le proporcionará una muestra o cotización adecuada de BRS-PET-OE.
