¿Por qué elegir la funda protectora STW-PET?

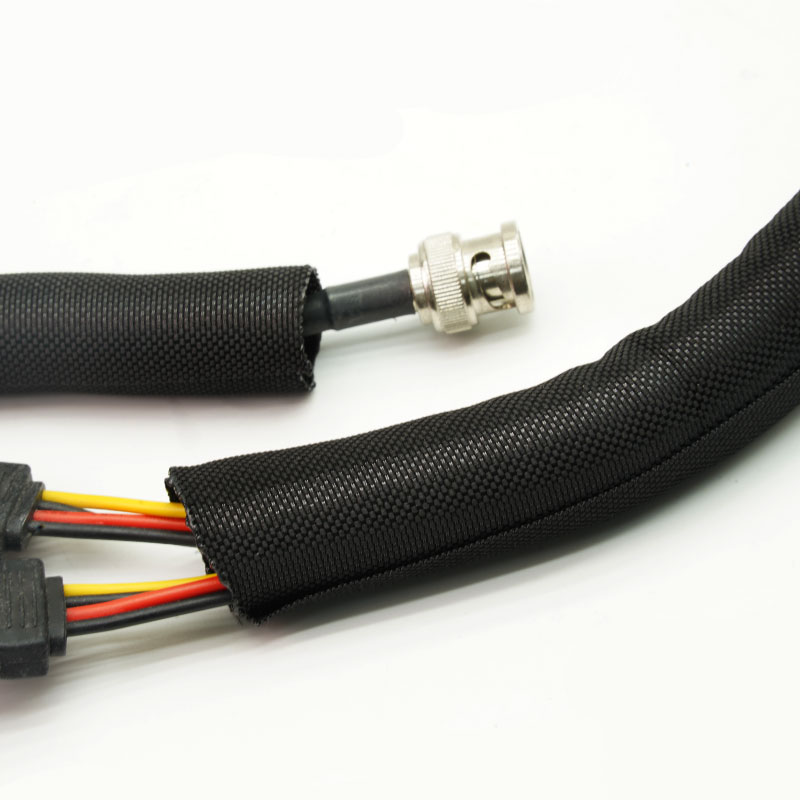

1. Instalar sin desconectar los cables.
La estructura de entrada lateral envuelve los mazos de cables, conectores y puntos de derivación ya ensamblados.
2. Simplificar la inspección y el mantenimiento.
Los cables siguen siendo accesibles al reabrir la funda en lugar de retirar un tubo cerrado.
3. Controlar los haces de cables irregulares
El solapamiento de cierre automático se adapta a los cambios en el diámetro del haz y ayuda a retener los cables sueltos.
4. Proteja las superficies acabadas cercanas.
El exterior de tejido trenzado proporciona una superficie de contacto más suave que muchos conductos protectores rígidos.
Características principales

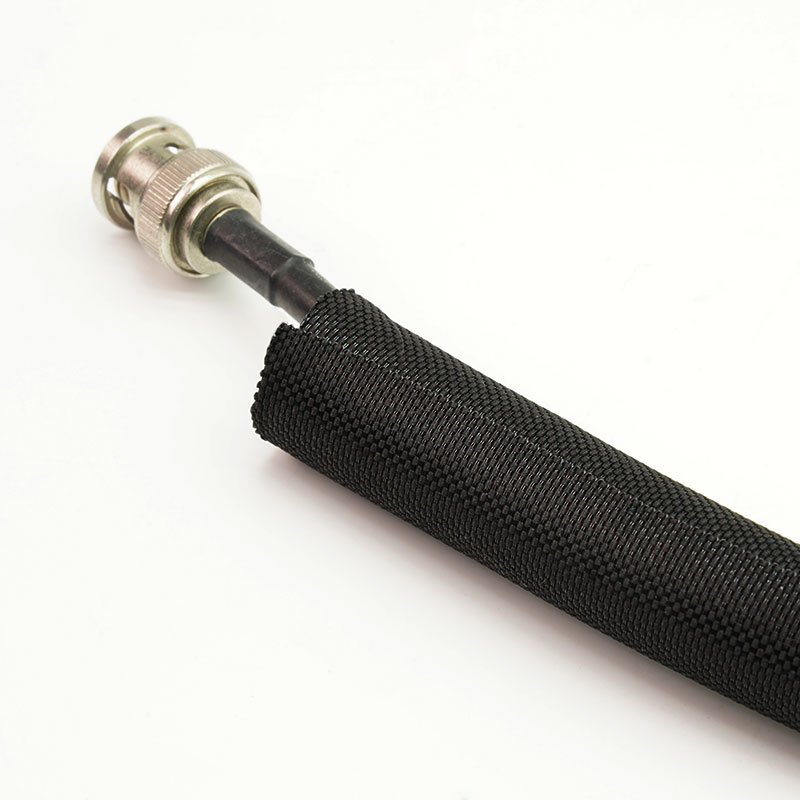

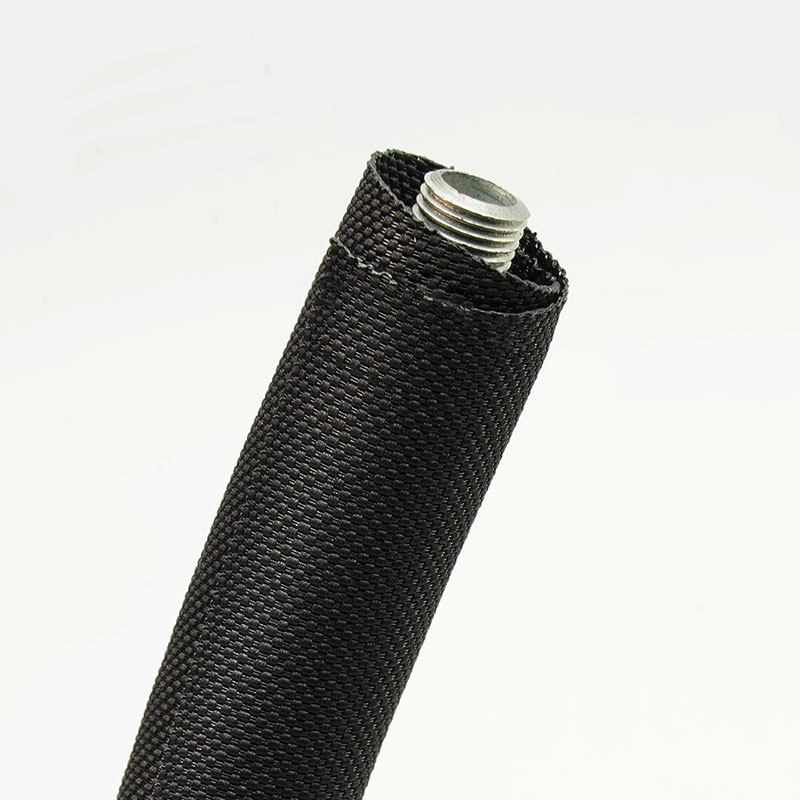

1. Diseño envolvente de cierre automático
Se abre para el acceso lateral y regresa alrededor del paquete instalado.

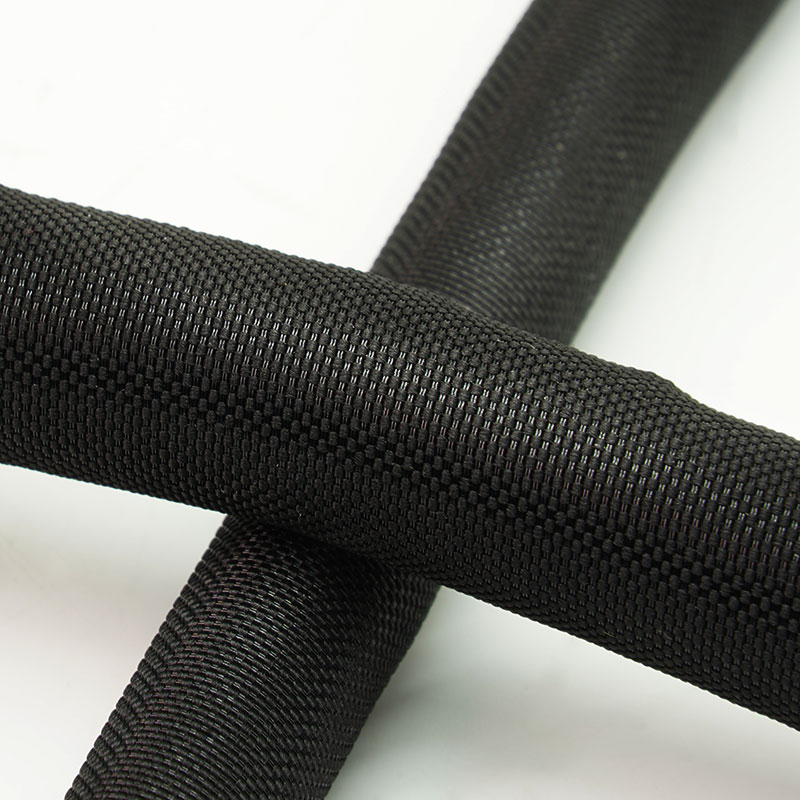

2. Confección en poliéster tejido.
Proporciona una protección textil flexible para el tendido diario de cables.
3. Instalación compatible con adaptaciones.
Se adapta a los arneses de cables terminados sin necesidad de retirar el conector.
4. Superficie resistente a la abrasión
Ayuda a reducir el desgaste de la chaqueta causado por el contacto con los paneles y el equipo.
5. Rendimiento de flexión flexible
Sigue rutas curvas y perfiles de haces irregulares.
6. Fácil acceso al cable
Permite realizar servicios de mantenimiento, derivaciones y ampliaciones de cableado.
7. Opciones de suministro personalizadas
Disponible en tamaños, longitudes de corte y embalajes específicos para cada proyecto.
| Material | PET multifilamento+monofilamento |
| Construcción | Envoltura dividida de cierre automático |
| Superposición | ≥35% |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL94 V2 |
| Resistencia a la abrasión | Consulte la norma ISO 6722. |
| Resistencia al envejecimiento | Consulte la norma ISO 6722. |
| Resistencia a líquidos | Consulte GMW14327 |
| Color estándar | Negro |
| Proceso de dar un título | Cumple con RoHS, REACH y está libre de halógenos. |
| Libre de halógenos | Sí |
| Resistente a los rayos UV | Sí |
| Herramienta de corte | Cuchilla o cuchillo caliente |
Presupuesto
Número de pieza | Tamaño nominal (mm) | Ancho extendido
(mm) | Rango de diámetro del haz (mm) | Embalaje Longitud (m/bobina) |
Min | Máximo |
STW-PET-003-BK | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Seleccione el tamaño según el diámetro real del haz y asegúrese de que haya al menos un 35 % de solapamiento después de la instalación.
Aplicaciones típicas
arneses interiores para automóviles
Protege el cableado detrás del salpicadero, las puertas y los asientos, al tiempo que permite un montaje rápido y un mantenimiento posterior.
Maquinaria industrial
Organiza los cables de los sensores y de control donde ya hay conectores instalados.
Robótica y automatización
Contiene grupos de cables flexibles a lo largo de las rutas de equipos móviles o que requieren mantenimiento frecuente.
armarios eléctricos
Combina varios cables y mantiene los puntos de derivación accesibles durante la resolución de problemas.
Electrodomésticos y equipos electrónicos
Protege los cables internos del roce con las carcasas y los bordes de la chapa metálica.
Mida el haz en sus puntos más estrechos y más anchos, incluyendo las ramificaciones y los conectores. Elija un tamaño nominal que cierre con la superposición adecuada a lo largo de todo el recorrido. Indique la fuente de abrasión, la frecuencia de flexión, la temperatura, los fluidos y el método de instalación para que se pueda verificar la construcción del manguito.
Personalización disponible
• Diámetro y solapamiento - Adaptado al haz instalado y a la variación de diámetro prevista.
• Longitudes cortadas - Piezas preparadas para el montaje del arnés en la línea de producción.
• Color e identificación - Los colores especiales o las etiquetas del proyecto están sujetos a revisión de materiales y cantidad mínima de pedido.
• Embalaje - Rollos, bolsas, kits, códigos de barras y etiquetas privadas personalizados.
El STW-PET estándar está diseñado para la organización general de cables y la protección contra la abrasión. Para los materiales certificados, puede haber documentación que acredite su conformidad con RoHS, REACH y la ausencia de halógenos. No aplique las certificaciones UL 94 V-0, VW-1, EN 45545 ni las declaraciones de resistencia a los rayos UV a esta versión; seleccione el grado probado correspondiente cuando sea necesario.
• Verificación de material entrante - Se verifica la identidad del hilo, el color y el estado de la superficie.
• Inspección de cierre y superposición - El embalaje se comprueba en diámetros de paquete representativos.
• Control de superficies tejidas - Se realizan controles para detectar huecos, hilos rotos, contaminación y defectos en los bordes.
• Verificación de longitud y embalaje - Antes de su liberación, se comprueba la longitud del rollo o del corte, las etiquetas y la cantidad.
01. ¿Se puede instalar sobre un arnés ya ensamblado?
Sí. La estructura dividida se abre desde el lateral y no requiere la extracción del conector.
02. ¿La manga permanecerá cerrada?
Está diseñado para cerrarse automáticamente cuando tiene el tamaño correcto y un solapamiento suficiente.
03. ¿Pueden los cables ramificarse a través de la funda?
Sí. El paquete se puede abrir localmente para crear ramificaciones y acceder a los servicios.
Solicite una muestra o un presupuesto.
Indique la gama de paquetes, el entorno de instalación, la norma requerida, la longitud de corte y la cantidad. MJ FLEX le recomendará la construcción adecuada y le enviará una muestra o un presupuesto.
