¿Por qué elegir BRS-PAMF?Nylon ¿Revestimiento multifilamento?
• Proteja las superficies sensibles de los cables.
La superficie de contacto multifilamento más suave ayuda a reducir las marcas y el contacto brusco en las cubiertas de los cables terminados.
• Mejorar la flexibilidad en el enrutamiento ajustado
La trenza, similar a un tejido, se adapta perfectamente a las curvas y a las formas irregulares del arnés.
• Hacer que el montaje manual sea más cómodo
El hilo suave es más fácil de manipular en el montaje de equipos, vehículos y electrodomésticos.
• Controla la abrasión sin sensación de rigidez.
La funda proporciona una capa protectora que absorbe el desgaste, a la vez que mantiene la flexibilidad del arnés.
Características principales
1. Hilo multifilamento de nailon suave
Crea una superficie similar a un tejido para la protección y manipulación de cables.
2. Cobertura trenzada adaptable
Se ajusta perfectamente a haces de cables irregulares y a rutas de cables curvas.
3. Barrera flexible contra la abrasión
Ayuda a proteger las cubiertas de los cables del roce y el desgaste habituales.
4. Menor contacto con superficies duras
Resulta útil en casos donde una funda rígida de monofilamento podría marcar componentes terminados cercanos.
5. Construcción ampliable
Admite conectores y variaciones moderadas en el diámetro del haz de cables.
6. Agrupación de cables de bajo volumen
Organiza los arneses sin la rigidez de los conductos.
7. Opciones de acabado personalizadas
La longitud del corte, el color, el embalaje y el acabado final pueden revisarse para cada proyecto.
| Material | Multifilamento de nailon |
| Construcción | Trenza suave similar a un tejido |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 220±10°C |
| Inflamabilidad | UL 94 HB |
| Resistencia a la abrasión | Extremadamente alto |
| Color estándar | Negro |
| Cumple con la normativa RoHS | Sí |
| Cumple con la normativa REACH | Sí |
| Libre de halógenos | Sí |
| Herramienta de corte | Cuchillo caliente |
Presupuesto
Número de pieza | Ancho plano (W) | Rango ampliado (mm) | Embalaje Longitud (m/bobina) |
Pulgada | mm | Mini) | Máx.(O) |
BRS-PAMF-003-BK | 1/8” | 3 | 2 | 4 | 350 |
BRS-PAMF-006-BK | 1/4” | 6 | 4 | 7 | 350 |
BRS-PAMF-008-BK | 5/16” | 8 | 5 | 9 | 350 |
BRS-PAMF-010-BK | 3/8” | 10 | 6 | 11 | 350 |
BRS-PAMF-012-BK | 1/2” | 12 | 8 | 13 | 300 |
BRS-PAMF-016-BK | 5/8” | 16 | 10 | 17 | 250 |
BRS-PAMF-019-BK | 3/4” | 18 | 12 | 20 | 200 |
| 8/9” | 23 | 15 | 24 | 200 |
| 1-1/4” | 32 | 20 | 33 | 150 |
| 1-1/2” | 38 | 24 | 39 | 100 |
| 2” | 50 | 32 | 51 | 100 |
| 2-1/2” | 63 | 40 | 64 | 100 |
● Nota: El rango ampliado describe la capacidad geométrica, no el punto de operación continuo preferido. Seleccionar una expansión cercana a la máxima aumenta las aberturas de la trenza, reduce la cobertura de la superficie y acorta la longitud instalada.
Aplicaciones típicas
arneses interiores para automóviles
Protege los cables cercanos a las molduras, los asientos y los módulos interiores, a la vez que reduce el contacto directo con las superficies acabadas.
Cables de audio y comunicación
Agrupa conjuntos de cables flexibles donde la apariencia, el tacto y la protección de la superficie son importantes.
Equipos médicos y de laboratorio
Organiza cables de bajo voltaje que requieren un manejo flexible; los requisitos de limpieza y biocompatibilidad necesitan una aprobación por separado.
aparatos eléctricos
Protege el cableado interno que pasa por las carcasas y los componentes sin añadir una rigidez excesiva.
Robótica y equipos articulados
Permite una cobertura precisa y flexible en haces de cables que se doblan o se manipulan durante el servicio.
Selección de tamaño e instalación
• Mida el haz de cables y el conector más grande que deba pasar a través de la funda.
• Elija una talla que se ajuste al rango indicado sin utilizar la máxima expansión.
• Deje un margen adicional para acortar la trenza y, a continuación, corte con un cuchillo caliente para sellar el borde.

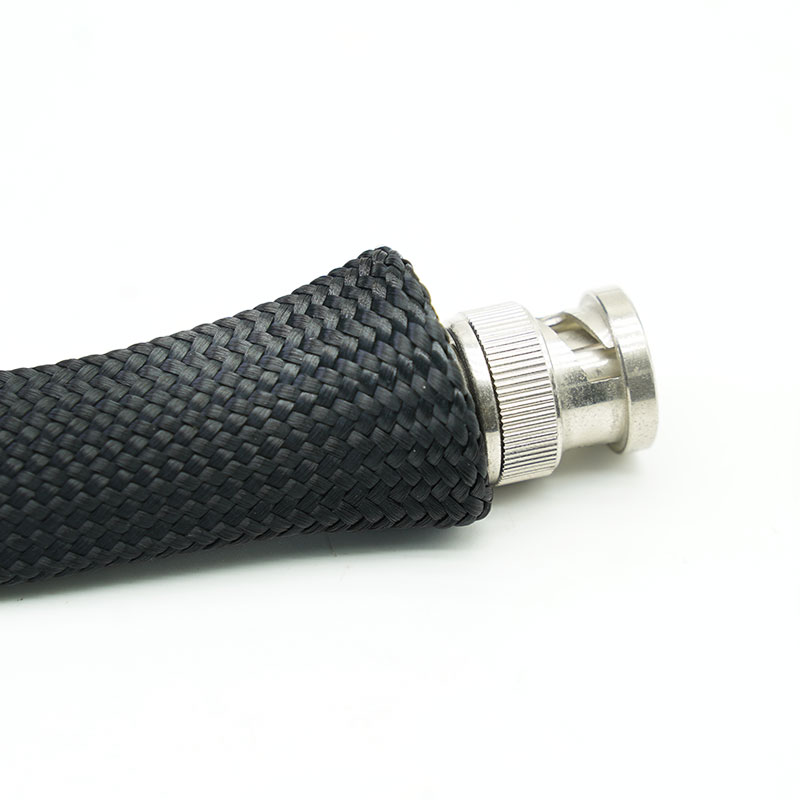

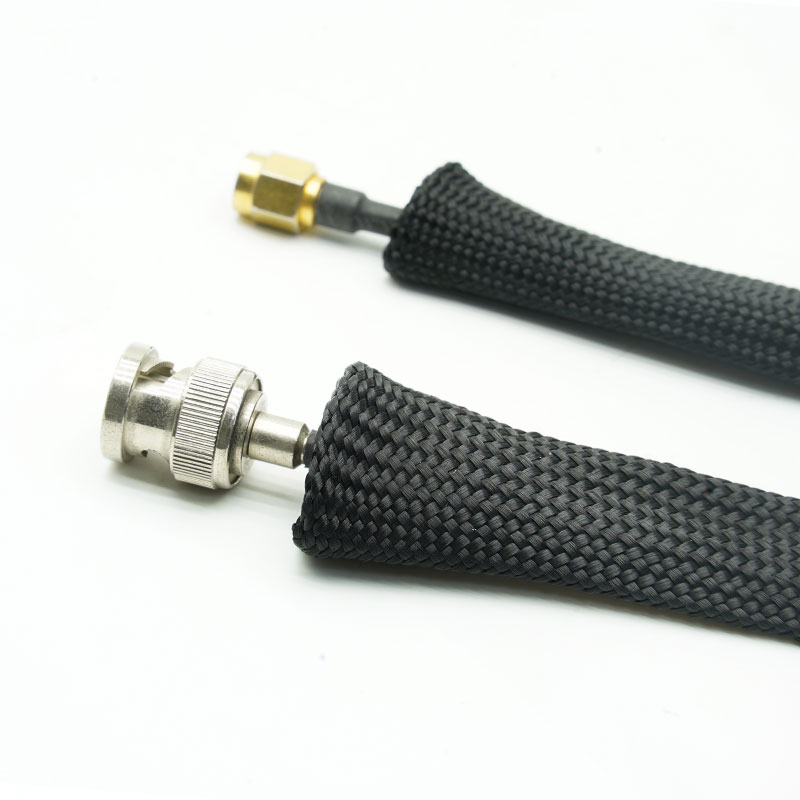

• Comprime la funda, deslízala sobre el conector, suéltala alrededor del haz de cables y asegura los extremos.
Si el arnés no se puede desconectar, seleccione en su lugar una funda dividida, de cierre automático, con cremallera o con cierre de velcro.
Cómo seleccionar
Utilice nailon multifilamento cuando el contacto suave, la flexibilidad y la protección de las superficies del cable acabado sean más importantes que el comportamiento abierto y elástico de la trenza monofilamento. Indique el material de la cubierta del cable, la frecuencia de flexión, la fuente de abrasión, el requisito de limpieza, el tamaño del haz y el tratamiento final deseado.
Opciones de personalización
• Tacto y construcción del hilo - Se puede revisar la cantidad de multifilamentos y el diseño del trenzado para evaluar la suavidad, la cobertura y la facilidad de manejo.
• Coincidencia de tamaño de paquete - El tamaño nominal se puede seleccionar en función del diámetro del cable instalado y del paso del conector requerido.
• Selección de color - El color negro es el estándar; los colores especiales dependen de la disponibilidad del hilo y del pedido mínimo.
• Preparación de longitud cortada - Las piezas pueden suministrarse para líneas de montaje con tolerancia y método de control final acordados.
• Formato de embalaje - Se pueden discutir las bobinas, los rollos, las bolsas, las marcas privadas y las cantidades de los kits para el proyecto.
Para el hilo de nailon seleccionado, pueden estar disponibles documentos que certifiquen el cumplimiento de las normativas RoHS, REACH y la ausencia de halógenos. La construcción multifilamento suave no garantiza por sí sola propiedades acústicas, médicas, de biocompatibilidad ni ignífugas. Cualquier requisito de este tipo debe evaluarse en función de un método de ensayo y un proceso de fabricación específicos.
• Verificación de la limpieza del hilo - El hilo multifilamento se inspecciona para detectar contaminación, daños y uniformidad del color.
• Inspección de superficies blandas - Se comprueba que el trenzado terminado no tenga filamentos sobresalientes ni defectos que puedan dañar el revestimiento de los cables.
• Control de cobertura - La densidad y el aspecto del trenzado se controlan durante todo el proceso de producción.
• Verificación de ajuste - Se comprueban muestras representativas del rango de paquetes previsto.
• Protección del embalaje - El revestimiento terminado se empaqueta para reducir el aplastamiento, la contaminación y los enredos durante el envío.
01. ¿Es el revestimiento multifilamento más suave que el revestimiento monofilamento?
Sí. Los filamentos finos agrupados crean una superficie de contacto más suave, similar a la de un tejido.
02. ¿Elimina el ruido?
No debe asumirse ninguna afirmación general sobre la reducción del ruido. El rendimiento acústico depende del conjunto completo, las superficies de contacto, la precarga y las condiciones de vibración.
03. ¿Se puede utilizar en equipos médicos?
Puede considerarse para la organización de cables, pero cualquier requisito de biocompatibilidad, esterilización o limpieza debe evaluarse por separado.
04.¿Cómo se controlan los extremos cortados?
El método de corte y acabado adecuado depende de la estructura del hilo. Confirme la longitud de corte y el proceso de ensamblaje necesarios antes de la producción.
Indique el diámetro del haz, el tamaño del conector, el entorno, la norma requerida y la cantidad. MJ FLEX le recomendará una construcción adecuada y le enviará muestras o un presupuesto.
