¿Por qué elegir la funda de cierre automático STW-PET-FR-VW-1?
1. Cumplir con un requisito VW-1
El producto ofrece una opción probada e claramente identificada, en lugar de una descripción FR no especificada.
2. Envoltura de conjuntos de cables terminados
El manguito se instala una vez que los conectores y las derivaciones ya están colocados.
3. Mejorar el acceso al servicio
Los técnicos pueden volver a abrir el envoltorio sin destruir ni reemplazar la funda.
4. Combina rendimiento ignífugo y protección contra el desgaste.
La construcción aborda la abrasión rutinaria al tiempo que soporta la prueba de inflamabilidad especificada.
Características principales
1. Rendimiento de la llama del VW-1
Se selecciona la construcción de referencia para cumplir con el requisito de llama vertical definido.

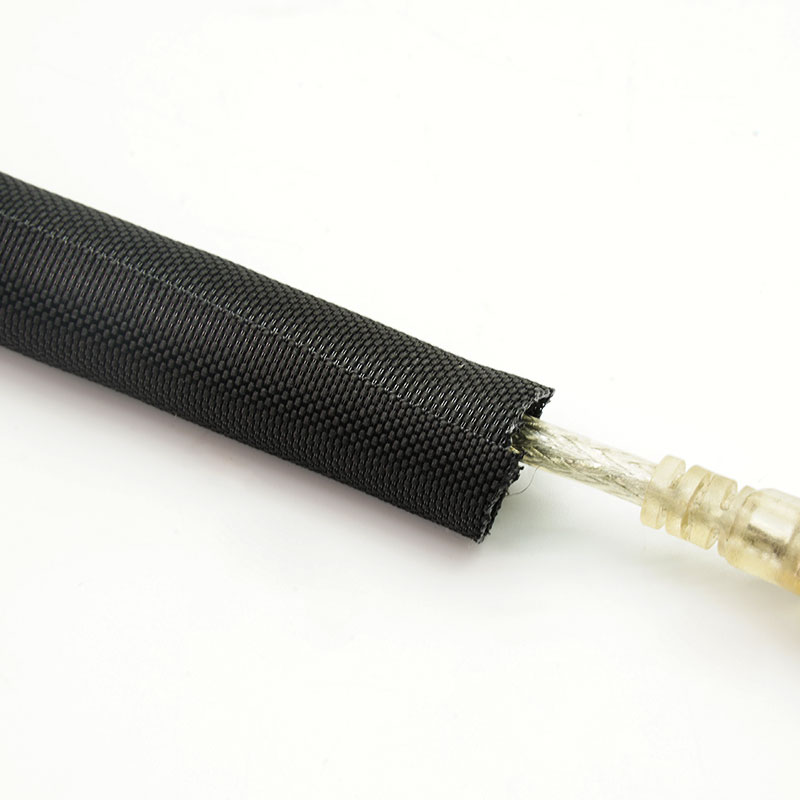

2. Envoltura tejida de cierre automático
Se abre para su instalación y se enrolla alrededor del haz de cables.

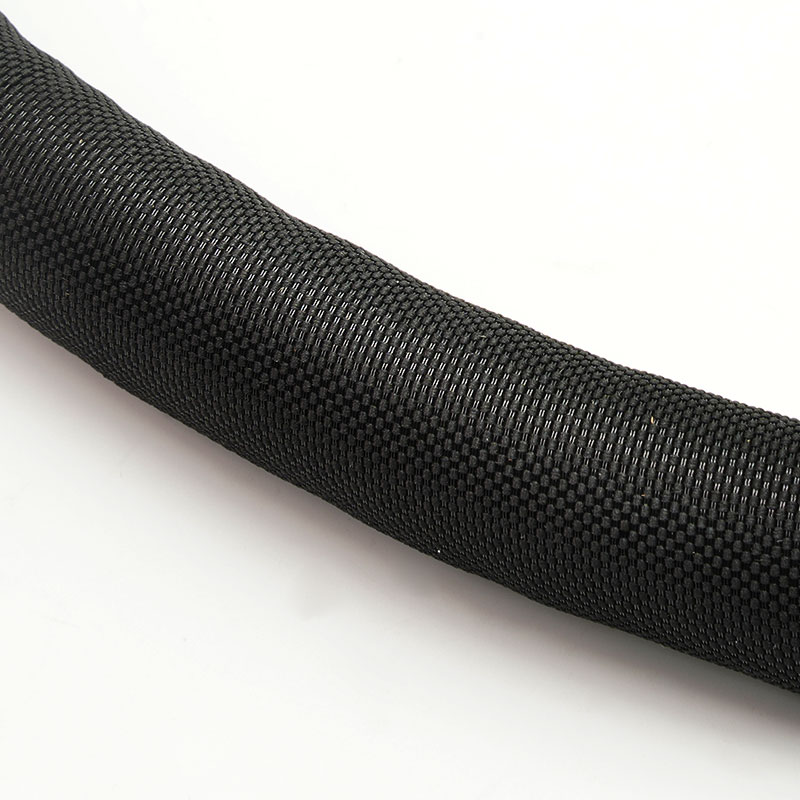

3. Tejido de poliéster ignífugo
Proporciona una protección flexible para el cableado de los equipos.

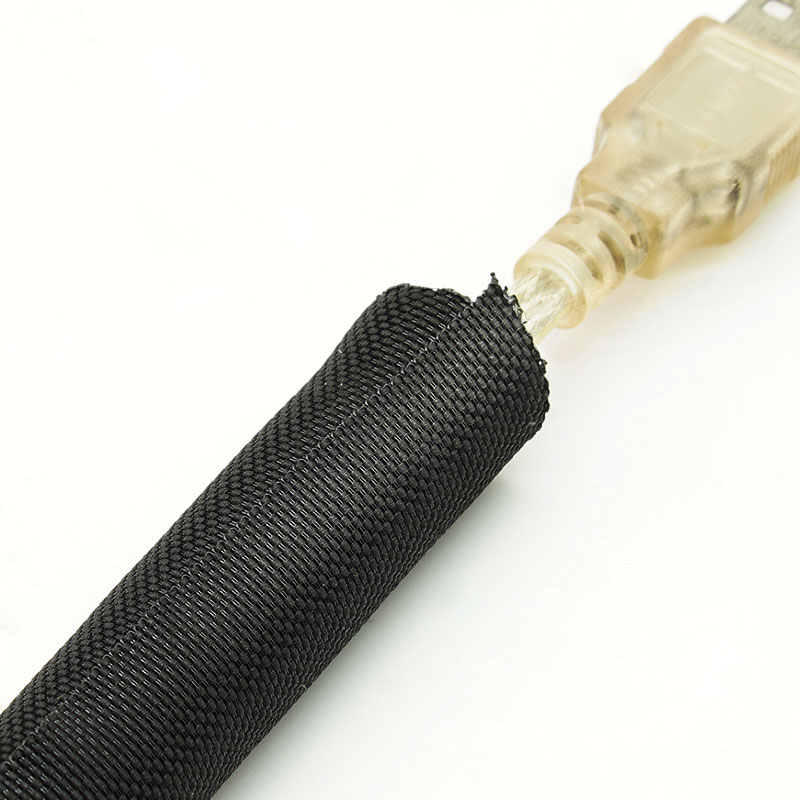

4. Instalación de adaptación de entrada lateral
Evita la necesidad de retirar el conector durante el montaje o la reparación.

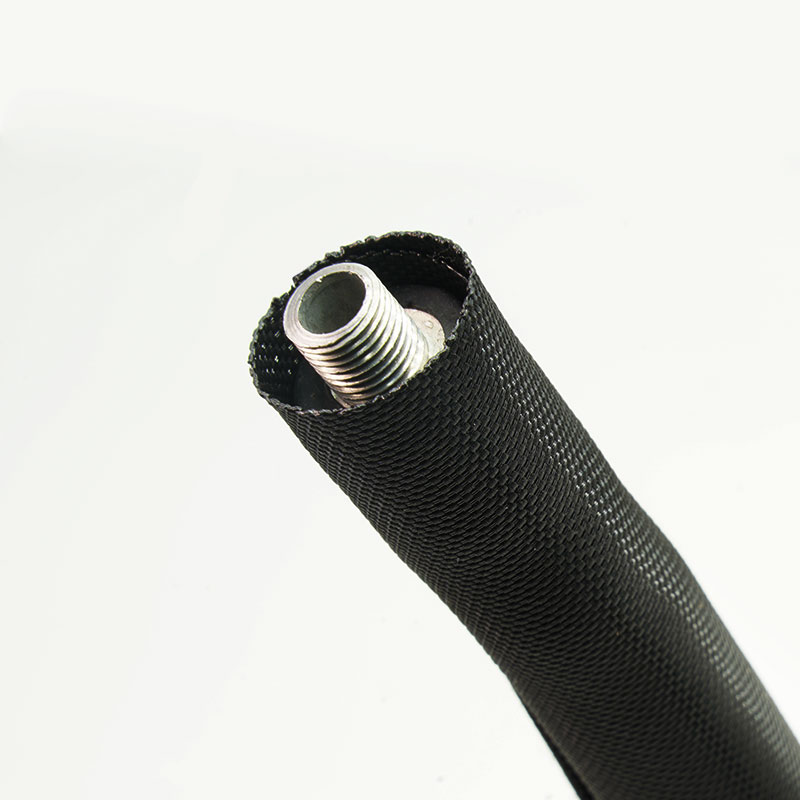

5. Capa de contacto resistente a la abrasión
Ayuda a reducir el desgaste de la chaqueta contra los marcos y las carcasas.
6. Acceso flexible a las sucursales
Permite la salida, la ampliación y la inspección de cables.
7. Soporte de documentos de cumplimiento
Se pueden consultar los informes pertinentes para la construcción solicitada.
| Material | Monofilamento PET FR+multifilamento 900D |
| Construcción | Envoltura de cierre automático |
| Superposición | ≥35% |
| Temperatura de funcionamiento | -40°C a +150°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | VW-1 |
| Color estándar | Negro |
| Proceso de dar un título | Cumple con RoHS, REACH y está libre de halógenos. |
| Libre de halógenos | Sí |
| Resistente a los rayos UV | Sí |
| Herramienta de corte | Cuchilla o cuchillo caliente |
Presupuesto
Número de pieza | Tamaño nominal (mm) | Ancho extendido
(mm) | Rango de diámetro del haz (mm) | Embalaje Longitud (m/bobina) |
Min | Máximo |
STW-PET-003-BK-FR-VW-1 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-VW-1 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-VW-1 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-VW-1 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-VW-1 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-VW-1 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-VW-1 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-VW-1 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Seleccione el tamaño según el diámetro real del haz y asegúrese de que haya al menos un 35 % de solapamiento después de la instalación.
Aplicaciones típicas
Sistemas de control industrial
Organiza los cables terminados en los gabinetes, cumpliendo con un requisito VW-1.
Equipos de automatización
Protege los arneses de sensores y controles alrededor de los bastidores y módulos.
aparatos eléctricos
Envuelve los haces de cables internos que requieren una cobertura ignífuga que permita su mantenimiento.
Equipos de alimentación y carga
Protege el cableado auxiliar dentro de los gabinetes sujetos a evaluación a nivel de sistema.
Equipos de prueba electrónicos
Contiene grupos de cables que reciben mantenimiento frecuente y que no tienen cierre permanente.
Confirme que VW-1 es el requisito real del cliente o del equipo. Indique el diámetro mínimo y máximo del haz, el perfil del conector y de la derivación, la temperatura y la documentación solicitada. Seleccione otra construcción si el proyecto especifica UL 94 V-0, EN 45545-2 o una prueba para el sector automotriz.
Personalización disponible
• Tamaño nominal y solapamiento - Seleccionado para un cierre estable en todo el rango del haz.
• Suministro cortado a medida - Piezas preparadas para montaje repetitivo.
• Etiquetas y trazabilidad - Referencias personalizadas de piezas, lotes y cumplimiento normativo.
• Embalaje privado - Rollos, kits y cajas para fabricantes de equipos originales (OEM).
El rendimiento VW-1 se aplica a la construcción probada de referencia y no certifica el arnés de cables completo ni el equipo final. VW-1 no es equivalente a UL 94 V-0 ni a EN 45545-2. Se pueden proporcionar declaraciones de materiales aplicables para el pedido confirmado.
• Hilo FR homologado - La identidad del material se verifica comparándola con las especificaciones de producción.
• Rendimiento de autocierre - La superposición y el cierre se verifican en diámetros controlados.
• Inspección de calidad del tejido - Se revisan los bordes, la cobertura, los hilos rotos y la contaminación.
• Liberación del envío - Se verifican la longitud, las etiquetas, la cantidad y los documentos solicitados.
01. ¿Se pueden usar VW-1 y V-0 indistintamente?
No. Utilice la clasificación de prueba indicada en las especificaciones del cliente.
02. ¿Se puede volver a abrir el paquete?
Sí. Está diseñado para el acceso a servicios y cambios de cables.
03.¿Será compatible con los conectores?
Se instala desde el lateral, por lo que no es necesario pasar por encima del conector.
04. ¿Se puede suministrar en piezas cortadas?
Sí, sujeto a la tolerancia de longitud, el acabado final y la revisión de la cantidad mínima de pedido.
Solicite una muestra o un presupuesto.
Indique la gama de paquetes, el entorno de instalación, la norma requerida, la longitud de corte y la cantidad. MJ FLEX le recomendará la construcción adecuada y le enviará una muestra o un presupuesto.
