¿Por qué elegir BRS-PET-CLR?
• Identificar circuitos rápidamente
Los diferentes colores ayudan a los instaladores a distinguir los paquetes de alimentación, señal, red o equipos específicos.
• Apoyo a la imagen de marca del producto
El color puede combinar con el equipo, el embalaje de venta al por menor o la identidad del cliente.
• Reduzca los errores de cableado
Una clara separación visual mejora el reconocimiento durante el montaje y el mantenimiento en campo.
• Protégete y organízate juntos.
El trenzado de color proporciona protección contra la abrasión sin necesidad de etiquetas a lo largo de todo el recorrido del cable.
Características principales

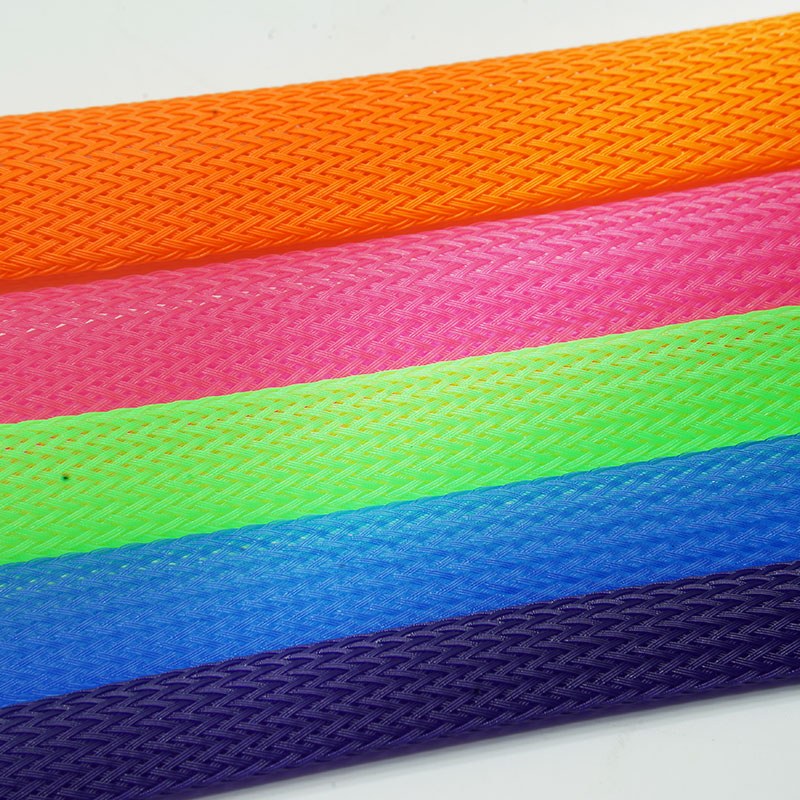

1. Múltiples opciones de color
Admite los requisitos de identificación, codificación y diseño visual.

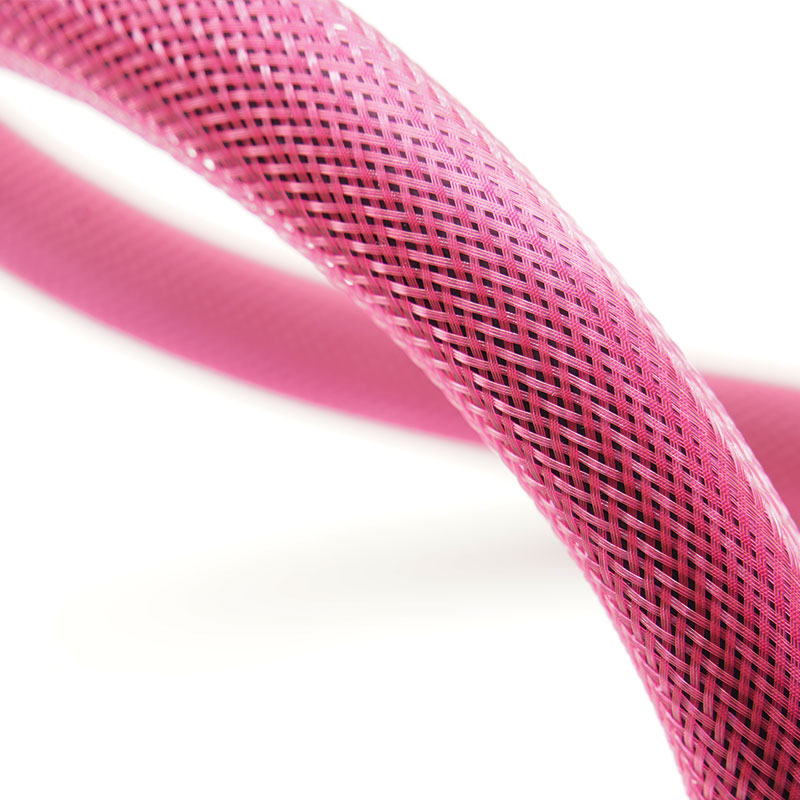

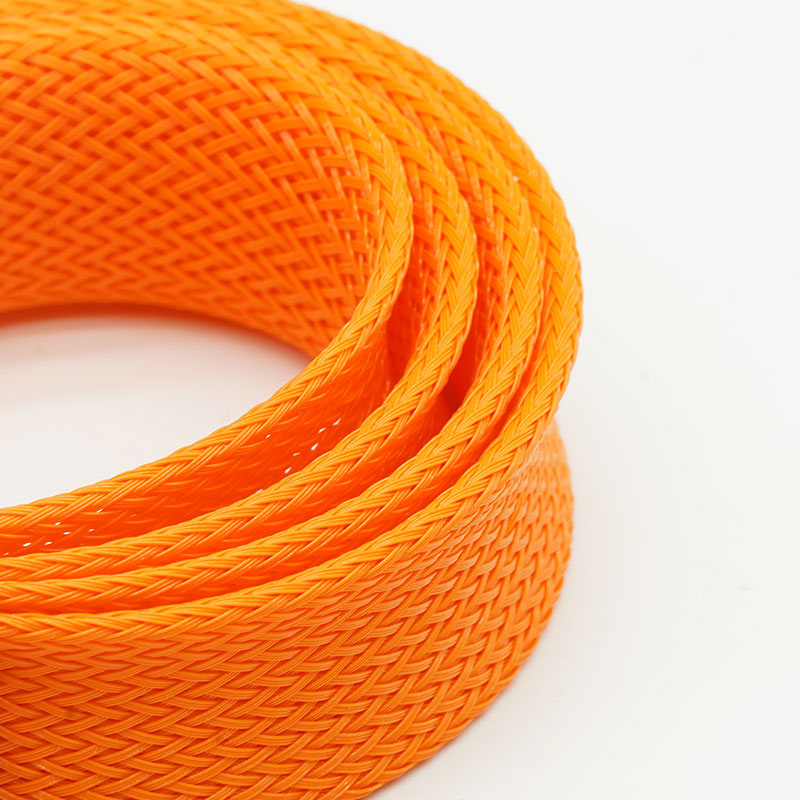

2. Trenza de PET expandible
Se adapta a conectores y a diferentes diámetros de haces de cables.
3. Protección contra la abrasión
Ayuda a reducir las rozaduras y el desgaste de la chaqueta.
4. Estructura ligera y flexible
Sigue las curvas sin necesidad de conductos rígidos.

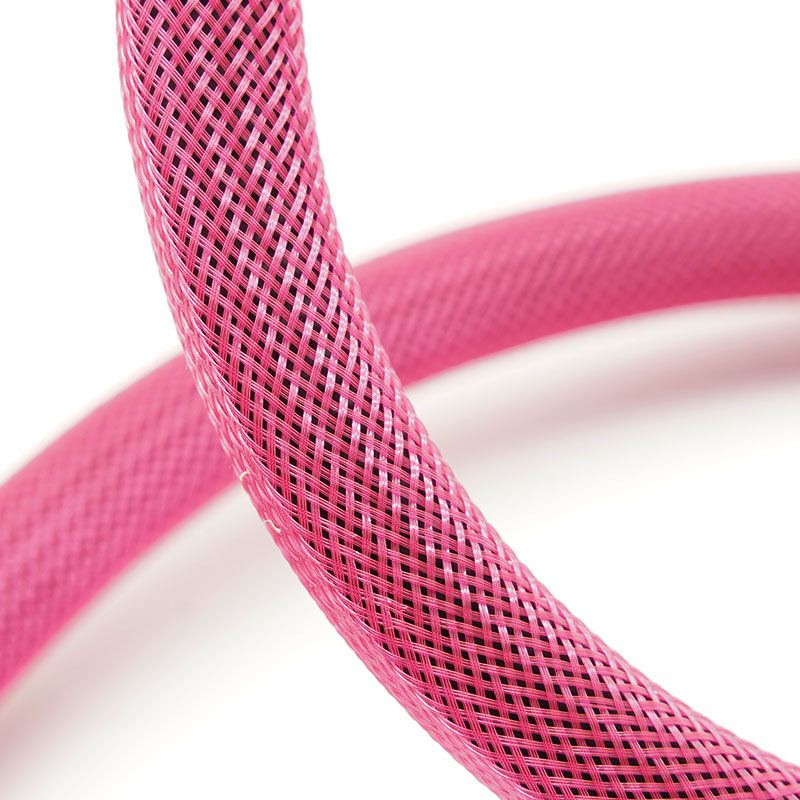

5. Ventilación de trenzado abierto
Permite que el calor y la humedad se disipen alrededor del paquete.
6. Cortable con cuchilla caliente
El termosellado ayuda a producir extremos controlados.
7. Embalaje personalizado disponible.
Admite formatos de suministro para venta minorista, fabricantes de equipos originales (OEM) y líneas de montaje.
| Material | Monofilamento de PET |
| Construcción | Trenza abierta expandible |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL94 V2 |
| Resistencia a la abrasión | Medio |
| Espesor de pared | 0,65 ± 0,05 mm |
| Color estándar | Color estándar o personalizado aprobado por el cliente. |
| Proceso de dar un título | Cumple con RoHS, REACH y está libre de halógenos. |
| Libre de halógenos | Sí |
| Herramienta de corte | Cuchillo caliente |
Presupuesto
Número de pieza | Ancho plano (W) | Rango ampliado (mm) | Muro Espesor (mm) | Embalaje Longitud (m/bobina) |
Pulgada | mm | Mini) | Máx.(O) |
BRS-PET-003-CLR | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-CLR | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-CLR | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-CLR | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-CLR | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-CLR | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-CLR | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-CLR | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Nota: El rango ampliado describe la capacidad geométrica, no el punto de operación continuo preferido. Seleccionar una expansión cercana a la máxima aumenta las aberturas de la trenza, reduce la cobertura de la superficie y acorta la longitud instalada.
Aplicaciones típicas

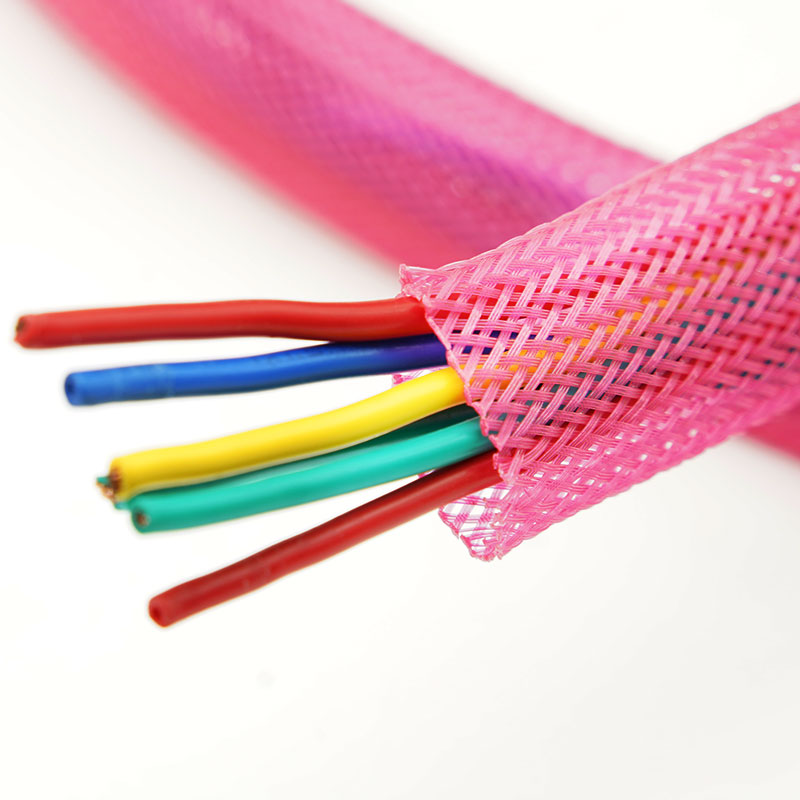

Identificación del mazo de cables
Separa los circuitos y reduce los errores de conexión durante el montaje.
Equipos de audio y computadoras
Añade enrutamiento organizado y una apariencia coordinada.
Robótica y automatización
Utiliza códigos de color para los grupos de cables de alimentación, señal y adyacentes a los sistemas neumáticos, facilitando así el mantenimiento.
Electrodomésticos y aparatos electrónicos
Distingue las funciones internas del arnés y las variantes de producción.
Kits para venta minorista y de posventa
Combina un atractivo visual con una protección ligera para los cables.
Proporcione una muestra física o una referencia Pantone o RAL, el tamaño requerido, el volumen anual y la tolerancia de color aceptable. Confirme si también se requiere resistencia al fuego, a los rayos UV o al cumplimiento de las normativas, ya que los pigmentos y aditivos pueden afectar la formulación y la documentación aprobadas.
Personalización disponible
• Combinación de colores - Muestra en colores Pantone, RAL o del cliente, sujeta a disponibilidad.
• Patrones multicolores - Se pueden evaluar diseños con trazadores o de colores mezclados.
• Tamaño y longitud de corte - Adaptado al arnés y al proceso de ensamblaje.
• Embalaje para venta al por menor o para fabricantes de equipos originales (OEM) - Etiquetas, cajas, códigos de barras y longitudes de rollo personalizadas.
El color no determina la resistencia al fuego, a los rayos UV ni el cumplimiento de las normas industriales. Se puede consultar la documentación relativa a RoHS, REACH, ausencia de halógenos o POP para el color y el material seleccionados; las afirmaciones sobre características especiales requieren evidencia de esa formulación específica.
• Aprobación de color - La muestra de laboratorio o el estándar de producción se aprueba antes de la producción en masa.
• consistencia del color - El hilo y la trenza terminada se comparan con la referencia aprobada.
• Inspección de trenzas - Se realiza un seguimiento de la cobertura, el diámetro y los defectos superficiales.
• Separación del empaque - Se identifican los colores, tamaños y lotes para evitar confusiones.
Preguntas frecuentes
01. ¿Puedes igualar los colores Pantone o RAL?
Sí, sujeto a la viabilidad del material, la tolerancia y la cantidad mínima de pedido.
02. ¿Todos los colores tienen la misma cantidad mínima de pedido (MOQ)?
No. La cantidad mínima de pedido (MOQ) depende del pigmento, el hilo, el tamaño y la cantidad de producción.
03. ¿El color afecta al rendimiento de la llama?
Sí, es posible; debe confirmarse el cumplimiento de la formulación exacta.
04. ¿Se pueden incluir varios colores en un kit?
Sí, sujeto a revisión de cantidad y embalaje.
Solicite una muestra o un presupuesto.
Indique el diámetro del haz, el conector de mayor tamaño, el entorno operativo, la norma de ensayo requerida, las necesidades de corte o embalaje y la cantidad estimada. MJ FLEX le recomendará la configuración más adecuada y le enviará una muestra o un presupuesto.
