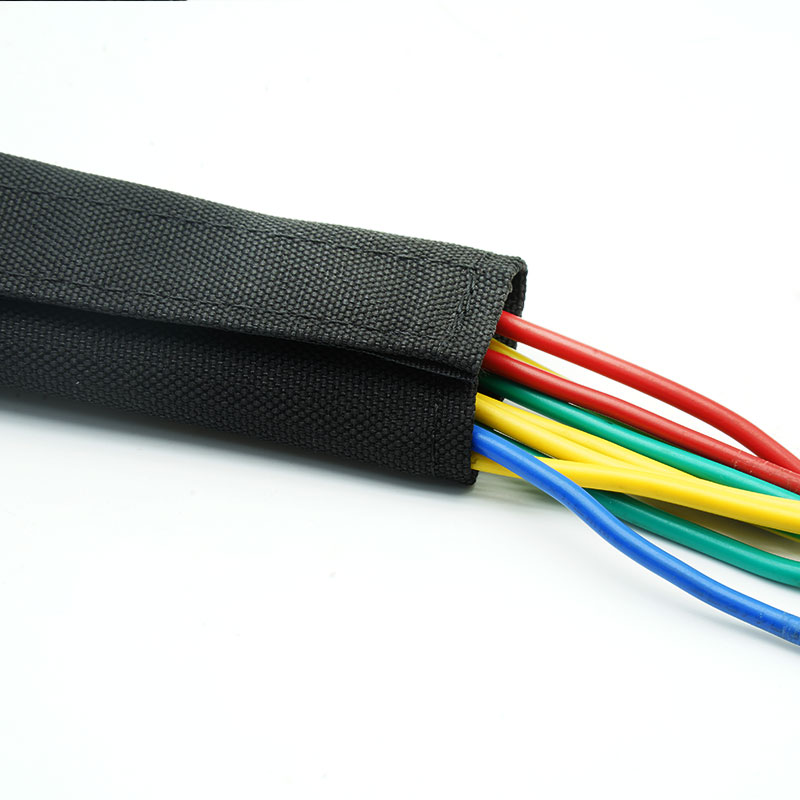

1. Gestionar los cables y las mangueras juntos
La amplia cobertura textil incluye líneas mixtas que varían en diámetro, superficie y rigidez.
2. Proteger las superficies acabadas
El tejido exterior crea una interfaz más suave alrededor de los paneles pintados y el equipamiento interior.
3. Abra el equipo sin reconstruir el paquete.
El sistema de cierre reutilizable proporciona a los equipos de mantenimiento acceso directo a lo largo de toda la ruta.
4. Mejorar la apariencia y la contención
El cuerpo textil opaco oculta el cableado mixto y reduce el movimiento de los cables sueltos.
Características principales

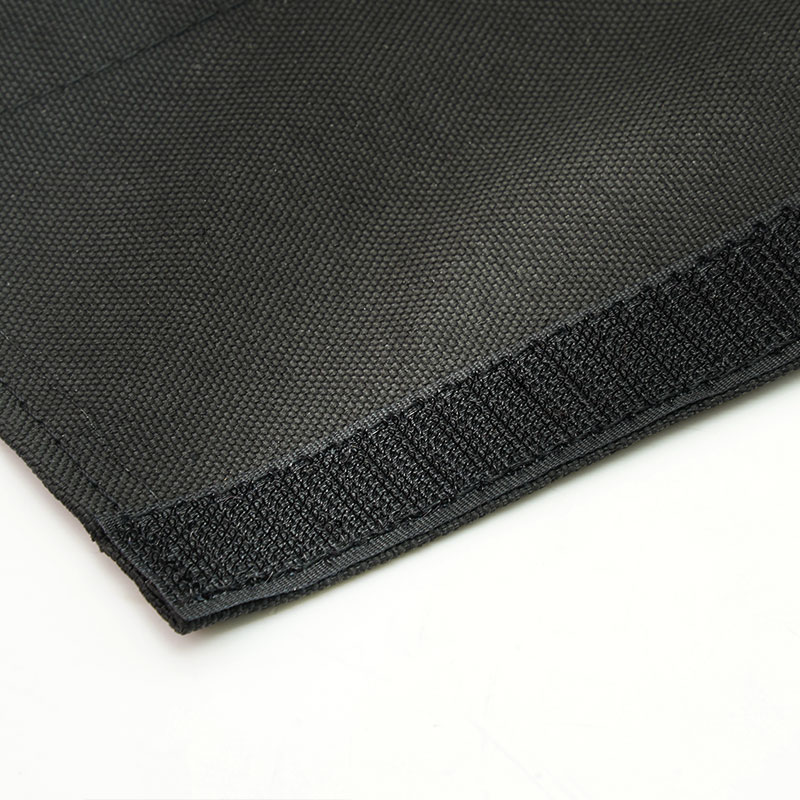

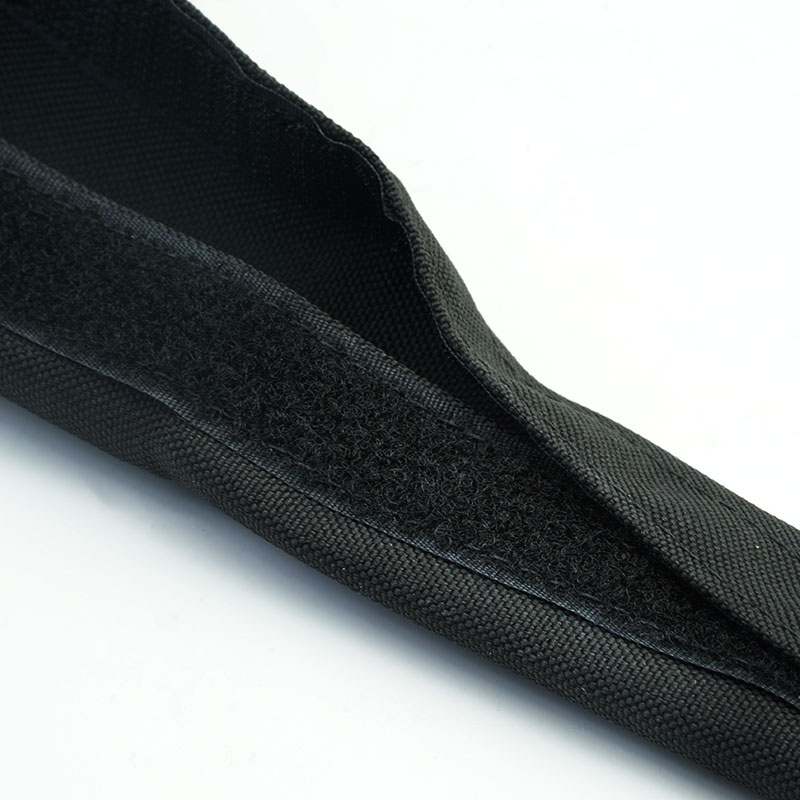

1. Cierre de velcro reutilizable
Se abre completamente para su instalación y se sella herméticamente a lo largo de toda la funda.
2. Construcción textil densa
Proporciona una amplia cobertura y un aspecto exterior liso.

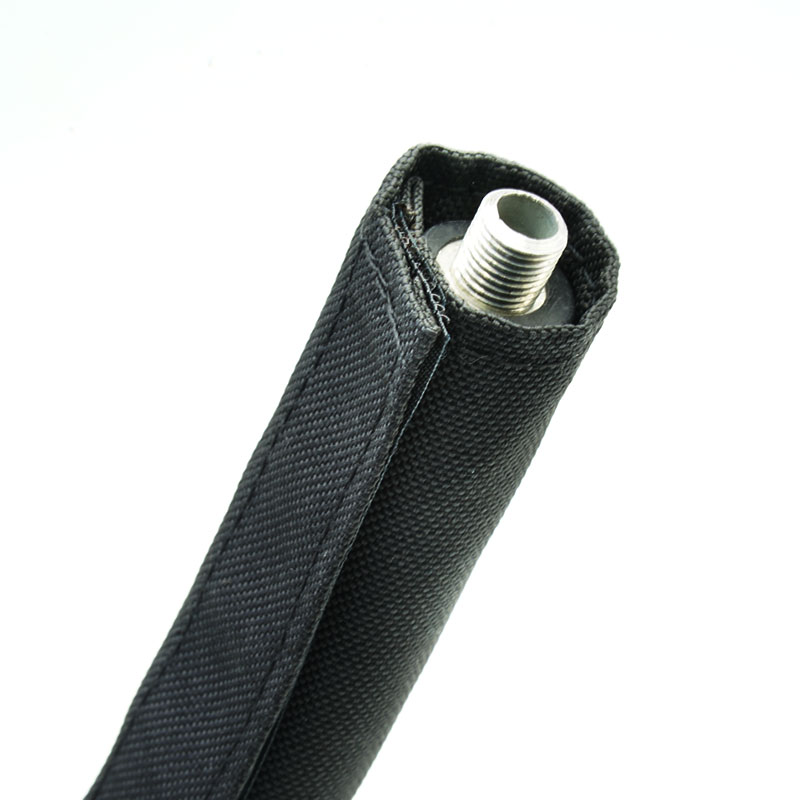

3. Compatibilidad de cables y mangueras
Adecuado para haces mixtos cuando se confirma la exposición a la temperatura y a los fluidos.
4. Superficie de contacto suave
Ayuda a limitar los arañazos en los paneles interiores y los componentes acabados.
5. Geometría de envoltura flexible
Sigue las curvas y se adapta a variaciones moderadas del haz de fibras.
6. Acceso que facilita el mantenimiento
Permite realizar inspecciones, sustituir mangueras y añadir cables.
7. Opciones de montaje personalizado
Disponible en anchos, largos, colores, etiquetas y embalajes seleccionados.
| Material de revestimiento | Multifilamento + monofilamento de PET |
| Material con cierre de velcro | Nylon |
| Estructura | Manga plana envolvente |
| Cierre | Tira de velcro |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL94 V2 |
| Resistencia a la abrasión | Medio |
| Color estándar | Negro |
| Proceso de dar un título | RoHS, REACH |
| Herramienta de corte | Cuchilla o cuchillo caliente |
Presupuesto
Número de pieza | ID (mm) | Ancho extendido (mm) | Ancho del velcro (mm) | Embalaje Longitud (m/roll) |
|
VTW-PVT-016-BK | Φ16 | 70 | 20 | 25 |
VTW-PVT-020-BK | Φ20 | 85 | 20 | 25 |
VTW-PVT-025-BK | Φ25 | 100 | 20 | 25 |
VTW-PVT-030-BK | Φ30 | 115 | 20 | 25 |
VTW-PVT-035-BK | Φ35 | 130 | 20 | 25 |
VTW-PVT-040-BK | Φ40 | 145 | 20 | 25 |
VTW-PVT-050-BK | Φ50 | 177 | 20 | 25 |
| VTW-PVT-060-BK | Φ60 | 210 | 20 | 25 |
| | | | 25 |
| | | | 25 |
| | | | 25 |
| Φ100 | | | 25 |
Aplicaciones típicas
Paquetes de cables y mangueras para máquinas
Contiene líneas eléctricas y mangueras neumáticas, manteniendo accesibles los puntos de mantenimiento.
Interiores de vehículos y compartimentos de equipamiento
Reduce la fricción y el desorden visual alrededor de los asientos, paneles y módulos auxiliares.
Equipos médicos y de laboratorio
Organiza los cables y tubos que requieren mantenimiento, prefiriendo una superficie textil suave.
Mobiliario de oficina y escritorios regulables en altura.
Mantiene juntas las líneas de alimentación y de datos sin necesidad de un conducto rígido.
Instalaciones temporales y alquiler de equipos
Permite abrir, reorganizar y reutilizar paquetes entre implementaciones.
Mida la circunferencia combinada y el diámetro exterior máximo de todos los cables y mangueras, incluyendo los racores. Deje suficiente solapamiento para un cierre seguro sin aplanar los tubos flexibles. Identifique la temperatura, la presión, el fluido, el riesgo de fugas y los productos químicos de limpieza de la manguera; este producto organiza y protege las líneas, pero no es un dispositivo de retención de presión ni de contención de fugas.
Personalización disponible
• Ancho y solapamiento del envoltorio: configurados para paquetes de solo cable, solo manguera o servicios mixtos.
• Confección textil: El peso, la superficie y el color de la tela pueden revisarse según las necesidades del proyecto.
• Recortes y longitudes de corte: las posiciones de las ramificaciones y las longitudes de ensamblaje estarán disponibles tras la confirmación del plano.
• Identificación y embalaje: etiquetas impresas, códigos de barras, kits y embalaje de marca propia según acuerdo.
VTW-PVT proporciona únicamente organización mecánica y protección superficial. Debe confirmarse su compatibilidad con calor, aceites, refrigerantes, agentes de limpieza o entornos médicos. No se debe describir el material estándar como ignífugo, impermeable, estéril, resistente a la presión o hermético a los fluidos sin evidencia específica del producto.
• Inspección de la tela: se comprueba la uniformidad de la superficie, los defectos de tejido y la contaminación.
• Alineación del cierre: se verifica la posición del gancho y el bucle, así como su acoplamiento continuo.
• Revisión del ajuste: se comprueba que los tamaños de los paquetes representativos se superpongan y tengan flexibilidad.
• Verificación del pedido: la longitud, las características de corte, las etiquetas y el embalaje coinciden con el pedido.
01. ¿Puede envolver tanto las mangueras como los cables eléctricos?
Sí, siempre que la temperatura, el medio y el movimiento se encuentren dentro de los límites confirmados del material.
02. ¿Hay fugas de líquido en la funda?
No. Es una envoltura organizadora y protectora contra la abrasión, no un producto de contención sellada.
03. ¿Por qué elegir la confección textil en lugar de la trenzada?
La confección textil proporciona una cobertura más amplia y opaca, así como una superficie continua más suave.
Solicite una muestra o un presupuesto.
Envíe las dimensiones del paquete, el entorno de instalación, el tipo de cierre, la longitud final, la cantidad y la documentación necesaria. MJ FLEX revisará la solicitud y recomendará una muestra o configuración de presupuesto adecuada.
