¿Por qué elegir la funda tejida STW-PET-FR-V0?
1. Cumplir con un requisito de material V-0 definido.
La construcción a la que se hace referencia admite proyectos que especifican UL 94 V-0 en lugar de una declaración genérica de resistencia al fuego.
2. Actualizar los arneses existentes
El acceso lateral permite añadir protección ignífuga sin necesidad de retirar los terminales.
3. Mantenga el cableado del equipo en buen estado.
La funda se vuelve a abrir para su inspección, sustitución y acceso a la rama.
4. Aprobación independiente del material y del sistema.
La documentación puede revisarse teniendo en cuenta que el equipo final puede requerir su propia evaluación.
Características principales
1. Rendimiento del material UL 94 V-0
La construcción a la que se hace referencia cumple con la clasificación de inflamabilidad de plásticos especificada.

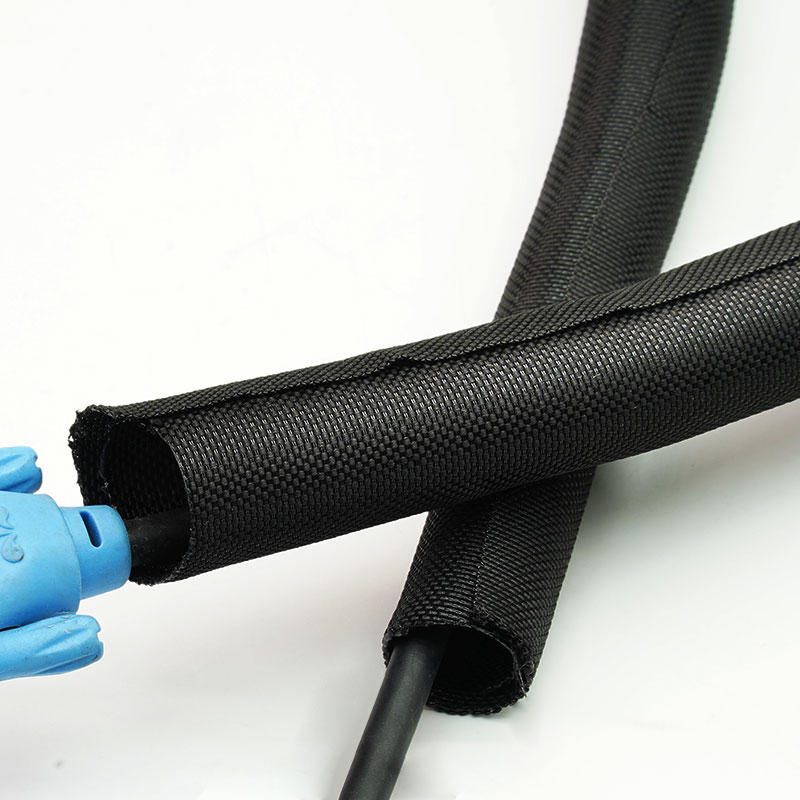

2. Construcción dividida de cierre automático
Se enrolla alrededor de los cables existentes y vuelve a la posición cerrada.

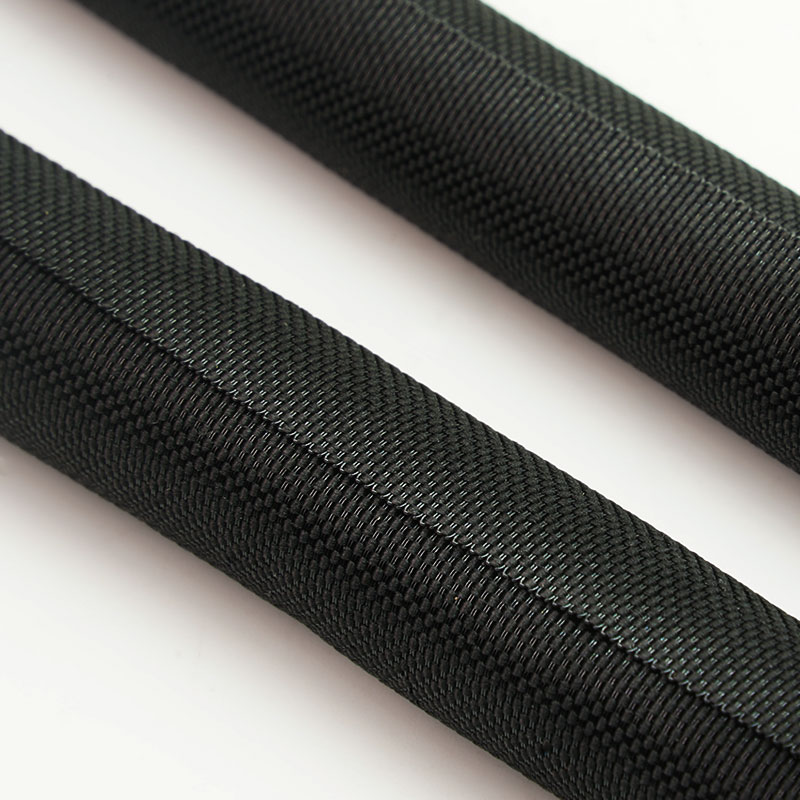

3. PET tejido ignífugo
Combina la flexibilidad del tejido con un comportamiento ignífugo controlado del material.

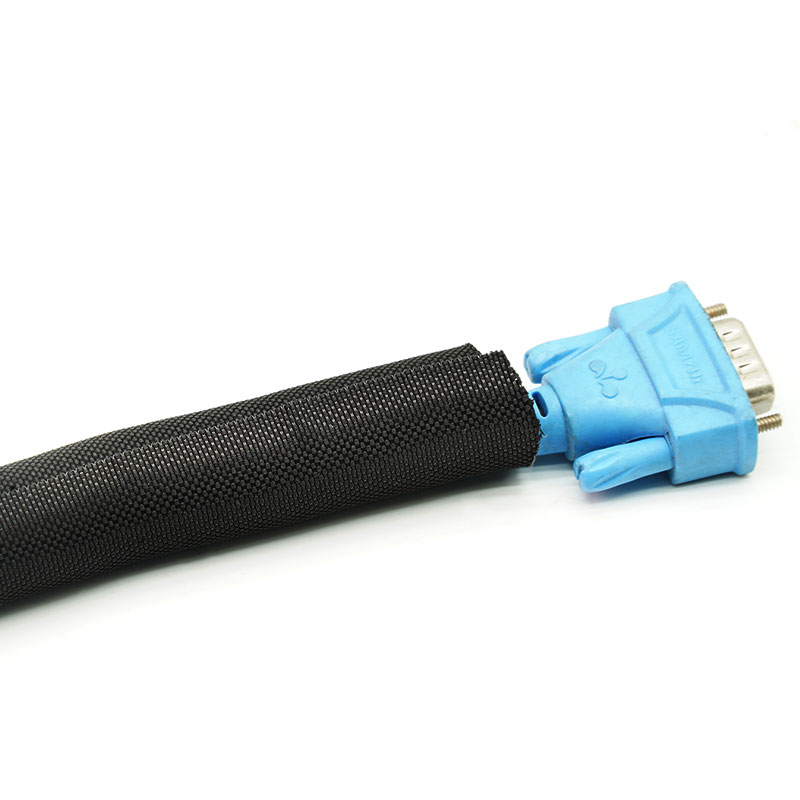

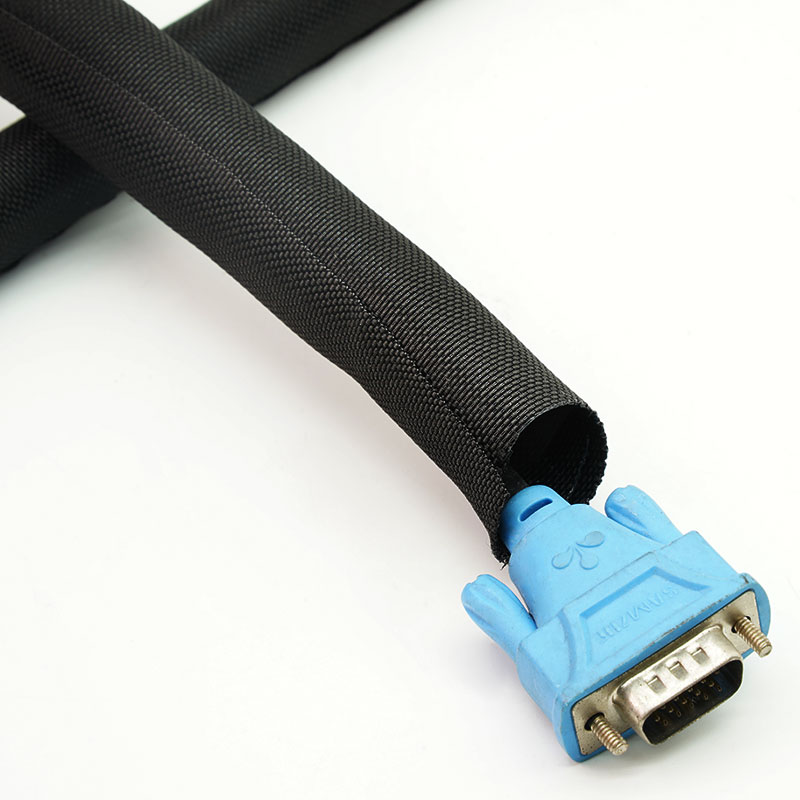

4. Acceso para modernización y mantenimiento
Permite la instalación y el mantenimiento sin necesidad de desmontar los conectores.
5. Protección flexible contra la abrasión
Ayuda a limitar el desgaste del revestimiento de los cables dentro de los equipos y gabinetes.
6. Superposición controlada
Proporciona una cobertura continua cuando se ajusta al tamaño correcto.
7. Soporte de documentos de cumplimiento
Los informes y declaraciones aplicables pueden cotejarse con la construcción solicitada.
| Material | Monofilamento PET ignífugo+multifilamento 900D |
| Construcción | Envoltura dividida de cierre automático |
| Superposición | ≥35% |
| Temperatura de funcionamiento | -40°C a +150°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL94 V0 |
| Resistencia a la abrasión | Consulte la norma ISO 6722. |
| Resistencia al envejecimiento | Consulte la norma ISO 6722. |
| Resistencia a líquidos | Consulte GMW14327 |
| Color estándar | Negro |
| Proceso de dar un título | Cumple con RoHS, REACH y está libre de halógenos. |
| Libre de halógenos | Sí |
| Resistente a los rayos UV | Sí |
| Herramienta de corte | Cuchilla o cuchillo caliente |
Presupuesto
Número de pieza | Tamaño nominal (mm) | Ancho extendido
(mm) | Rango de diámetro del haz (mm) | Embalaje Longitud (m/bobina) |
Min | Máximo |
STW-PET-003-BK-FR-V0 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-V0 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-V0 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-V0 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-V0 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-V0 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-V0 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-V0 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Seleccione el tamaño según el diámetro real del haz y asegúrese de que haya al menos un 35 % de solapamiento después de la instalación.
Aplicaciones típicas
armarios de control eléctrico
Protege el cableado organizado de alimentación, señal y control donde se especifica un rendimiento de material V-0.
Equipos de baterías y almacenamiento de energía
Cubre los mazos de cables auxiliares y de baja tensión, preservando al mismo tiempo el acceso para el mantenimiento.
Equipo de carga
Protege los grupos de cables dentro de los módulos y gabinetes sujetos a revisión a nivel de equipo.
Aparatos e instrumentos
Cubre el cableado interno que discurre cerca de las carcasas y los componentes.
Equipos de producción electrónica
Proporciona protección útil a los conjuntos de cables terminados.
Confirme que la clasificación especificada es UL 94 V-0; no es intercambiable con VW-1 ni EN 45545-2. Indique el rango de longitud del haz, el requisito de solapamiento, la temperatura, la ubicación de instalación y la documentación necesaria. La aprobación debe hacer referencia al material y la construcción exactos solicitados.
Personalización disponible
• Selección de tallas aprobadas - Diámetro y solapamiento adaptados al haz de cables.
• Piezas precortadas - Longitudes de proyecto con tolerancia dimensional y final acordada.
• Etiquetas de trazabilidad - Referencias de lote, proyecto y documento en el embalaje.
• Embalaje OEM - Longitudes de rollo, kits, etiquetas y cajas a medida.
La norma UL 94 V-0 se aplica al material o la funda de referencia y no certifica el arnés o equipo completo. Es diferente de las normas VW-1, FMVSS 302 y EN 45545-2. Los documentos aplicables de RoHS, REACH y de ausencia de halógenos deben coincidir con la construcción suministrada.
• Material FR controlado - El hilo ignífugo homologado se verifica antes de su producción.
• Verificación de superposición - Se comprueba el cierre en todo el rango de paquetes especificado.
• Trazabilidad del proceso - Se conservan los lotes de material y de producción.
• Liberación documentada - Se verifican las dimensiones, el aspecto, las etiquetas y los archivos solicitados.
01. ¿Es UL 94 V-0 lo mismo que VW-1?
No. Son clasificaciones de pruebas diferentes y no se pueden sustituir sin aprobación.
02. ¿La certificación V-0 acredita todo el arnés?
No. Se aplica al material o construcción de la funda a la que se hace referencia.
03. ¿Se puede instalar después de haber colocado los conectores?
Sí. Su diseño envolvente dividido permite la instalación con entrada lateral.
Solicite una muestra o un presupuesto.
Indique la gama de paquetes, el entorno de instalación, la norma requerida, la longitud de corte y la cantidad. MJ FLEX le recomendará la construcción adecuada y le enviará una muestra o un presupuesto.
