Funda de cable de malla trenzada expandible de PET ignífuga EN45545

MJ FLEX BRS-PET-FR-EN45545 es una funda expandible de PET ignífuga desarrollada para el cableado ferroviario y los equipos eléctricos a bordo. Su construcción cumple con las normas EN 45545-2 R22 y R23 en el nivel de riesgo HL3, mientras que su trenza abierta se expande sobre los conectores y protege los haces de cables de la abrasión habitual. La cobertura del informe debe coincidir con el tamaño y la construcción solicitados.

  • Material :

    PET Monofilament

  • Temperatura de funcionamiento :

    -40℃~ +150℃

  • Punto de fusión :

    240+(-)10℃

  • Inflamabilidad :

    EN 45545-2 R22/R23 HL3

  • Color estándar :

    Black

  • Proceso de dar un título :

    RoHS, REACH, halogen free and applicable EN 45545-2 report

  • Cantidad mínima de pedido :

    1 Spool

  • ¿Por qué elegir BRS-PET-FR-HL3?

    • Cumplir con los requisitos de seguridad contra incendios ferroviarios

    Admite proyectos que especifican las normas EN 45545-2 R22 y R23 HL3 para la construcción a la que se hace referencia.

    • Proteja los arneses terminados

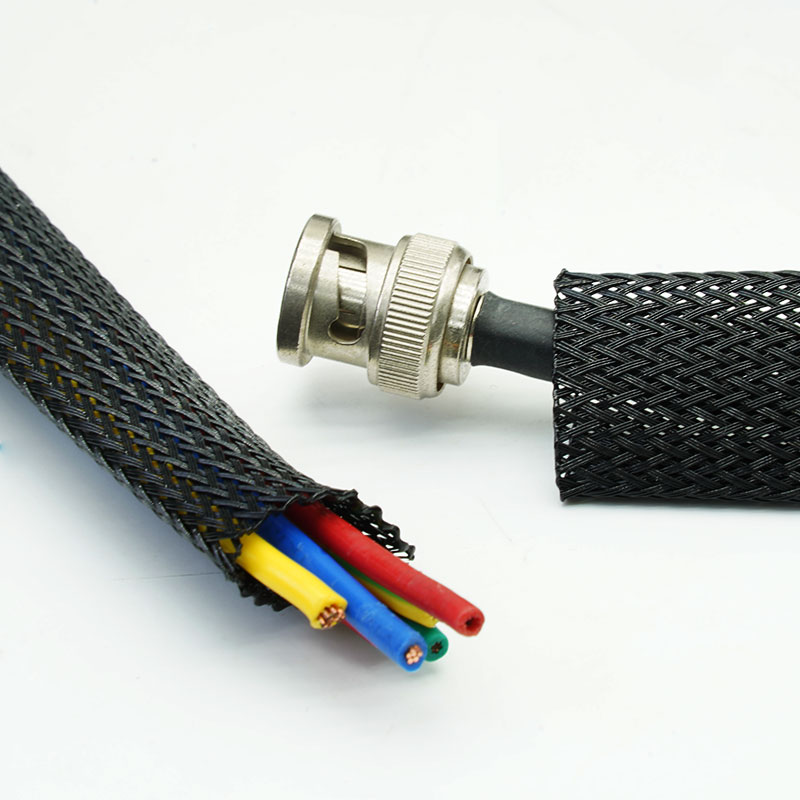

    La trenza expandible se pasa sobre los conectores sin necesidad de una funda dividida.

    • Reducir la incertidumbre en la aprobación

    Los documentos de prueba pueden cotejarse con la construcción propuesta antes de la confirmación del pedido.

    • Combine el cumplimiento normativo y la protección de cables.

    Proporciona resistencia al fuego, protección contra la abrasión y un enrutamiento organizado en una sola funda ligera.



    Características principales

    1. EN 45545-2 R22 y R23 HL3
    La construcción a la que se hace referencia cumple con los exigentes requisitos de nivel de riesgo ferroviario.
    2. Monofilamento de PET ignífugo
    Combina un comportamiento controlado de la llama con una protección práctica del arnés.
    3. Conector pasamuros expandible
    Admite terminales y diámetros de haz variables.
    4. Trenza abierta resistente a la abrasión
    Ayuda a reducir el desgaste de las fundas en armarios, vehículos y módulos de equipos.
    5. Cobertura flexible y ligera
    Rutas que sortean curvas sin la necesidad de conductos rígidos voluminosos.
    6. Cortable con cuchilla caliente
    Permite extremos sellados para un montaje más limpio.
    7. Soporte de documentación
    Los informes y las declaraciones de materiales pertinentes están disponibles para su consulta.



    Datos técnicos

    MaterialMonofilamento de PET ignífugo
    ConstrucciónTrenza expandible
    Temperatura de funcionamiento-40°C a +150°C
    Punto de fusión240±10°C
    InflamabilidadEN 45545-2 R22/R23 HL3
    Resistencia a la abrasiónMedio
    Espesor de pared0,65 ± 0,05 mm
    Color estándarNegro; otros colores disponibles bajo pedido.
    Proceso de dar un títuloCumple con RoHS, REACH, no contiene halógenos y cumple con la norma EN 45545-2.
    Libre de halógenosSí
    Resistente a los rayos UVSí
    Herramienta de corteCuchillo caliente

    Presupuesto
    Número de pieza
    Ancho plano (W)
    Rango ampliado (mm)
    Muro
    Espesor
    (mm)
    Embalaje
    Longitud
    (m/bobina)
    Pulgada
    mm
    Mini)
    Máx.(O)
    BRS-PET-003-BK-FR-HL3
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR-HL3
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR-HL3
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR-HL3
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR-HL3
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR-HL3
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR-HL3
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR-HL3
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR-HL3
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR-HL3
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR-HL3
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR-HL3
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR-HL3
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR-HL3
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR-HL3
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR-HL3
    4”
    		10080150
    0,65±0,05
    		50
    ● Nota: El rango ampliado describe la capacidad geométrica, no el punto de operación continuo preferido. Seleccionar una expansión cercana a la máxima aumenta las aberturas de la trenza, reduce la cobertura de la superficie y acorta la longitud instalada.

    Aplicaciones típicas
    Interiores del material rodante
    Protege el cableado de la zona de pasajeros al tiempo que cumple con los requisitos específicos de seguridad contra incendios de la vía férrea.
    Cabinas de conductor y paneles de control
    Organiza el cableado de señales y control en espacios eléctricos reducidos.
    Sistemas de puertas, iluminación y climatización.
    Reduce la abrasión en los arneses móviles o en mantenimiento que pasan a través del equipo a bordo.
    armarios eléctricos ferroviarios
    Separa y protege los haces de cables de alimentación, comunicación y auxiliares.
    Equipamiento para infraestructura ferroviaria
    Proporciona protección de cables en equipos ubicados junto a la vía o en estaciones cuando la especificación del proyecto requiere la prueba mencionada.



    Cómo seleccionar

    Confirme el conjunto de requisitos necesarios, el nivel de riesgo, el diámetro del haz, el conector de mayor tamaño, la temperatura de funcionamiento y la ubicación de instalación. La norma EN 45545-2 no es intercambiable con VW-1, UL 94 V-0, ECE R118 ni FMVSS 302. Solicite un informe de compatibilidad antes de la aprobación del diseño.



    Personalización disponible

    • Diámetro y expansión - Adaptado al haz de cables y al paso del conector.

    • Longitudes cortadas - Piezas cortadas con cuchilla caliente con la tolerancia acordada.

    • Identificación - Etiquetas de referencia de proyecto, lote e informe.

    • Embalaje - Longitud de rollo personalizada, cajas de cartón y etiquetas privadas.



    Pruebas y cumplimiento

    La construcción a la que se hace referencia cumple con las normas EN 45545-2 R22 y R23 a nivel HL3. Esta declaración se aplica únicamente al material y la construcción ensayados; no certifica el arnés ni el vehículo completos. Se puede proporcionar documentación sobre RoHS, REACH y ausencia de halógenos cuando corresponda.

    Seguro de calidad

    • Materia prima FR controlada - El PET ignífugo aprobado se verifica antes de su uso.

    • Inspección de trenzas - Se realiza un seguimiento del diámetro, la cobertura y los filamentos rotos.

    • Trazabilidad - Los lotes de material y de producción se conservan para el seguimiento de los pedidos.

    • Verificación de documentos - Los informes y las declaraciones se cotejan con la construcción suministrada.



    Garantía de calidad y suministro

    El suministro en serie se puede controlar mediante números de pieza aprobados, identificación de lotes, inspección dimensional, etiquetado de bobinas, registros de producción y notificación de cambios acordada. La formulación del material, el filamento, la construcción de la trenza, el color, los cambios en procesos críticos o en el lugar de fabricación deben revisarse antes de su implementación, ya que podrían afectar la documentación ferroviaria aprobada.

    Preguntas frecuentes

    01. ¿Todas las tallas cumplen con el estándar HL3?
    La cobertura del informe debe confirmarse para el tamaño y la construcción solicitados.
    02. ¿La norma EN 45545 es lo mismo que la VW-1?
    No. Utilizan diferentes métodos de prueba y criterios de aceptación.
    03. ¿Puede pasar por encima de los conectores?
    Sí, dentro de su rango de expansión previsto.
    04. ¿Hay informes disponibles?
    Los informes pertinentes se podrán facilitar una vez confirmada la construcción.



    Solicite una muestra o un presupuesto.

    Indique el diámetro del haz, el conector de mayor tamaño, el entorno operativo, la norma de ensayo requerida, las necesidades de corte o embalaje y la cantidad estimada. MJ FLEX le recomendará la configuración más adecuada y le enviará una muestra o un presupuesto.
