¿Por qué elegir la funda trenzada con cierre de velcro VBW-PVT?
1. Cableado de modernización completado.
Se adapta a los arneses, enchufes y puntos de derivación existentes sin necesidad de desmontar los cables.
2. Reducir el tiempo de mantenimiento
El cierre de longitud completa se abre y se vuelve a sellar para su inspección, reparación o sustitución de cables.
3. Adaptarse a los cambios de paquetes
El panel trenzado flexible se adapta a las curvas y a las variaciones moderadas en el diámetro del haz.
4. Reemplazar los paquetes desechables
El cierre reutilizable permite un acceso repetido sin necesidad de cortar cintas o cordones.
Características principales

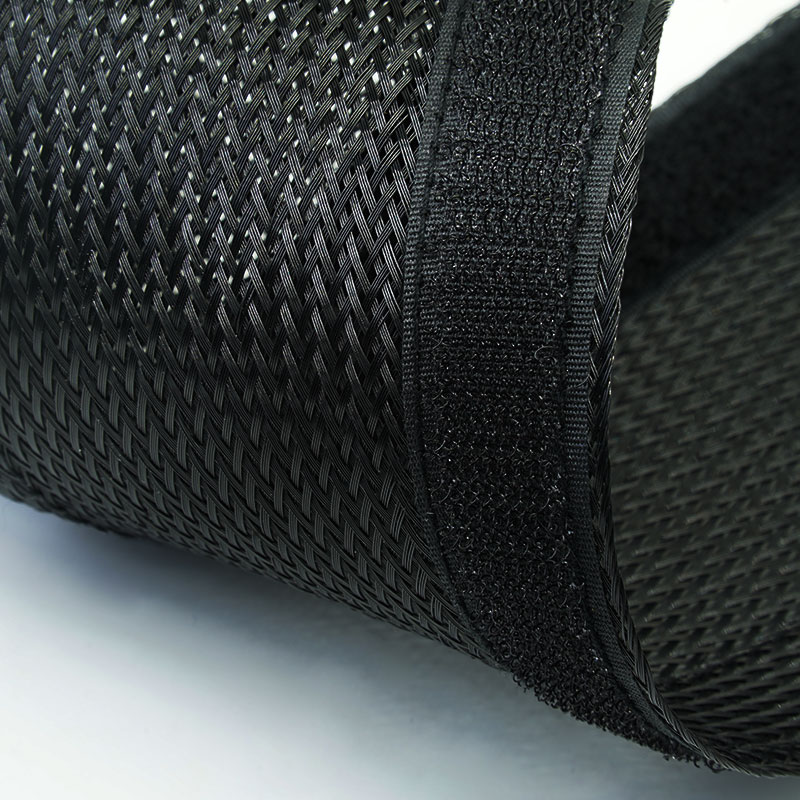

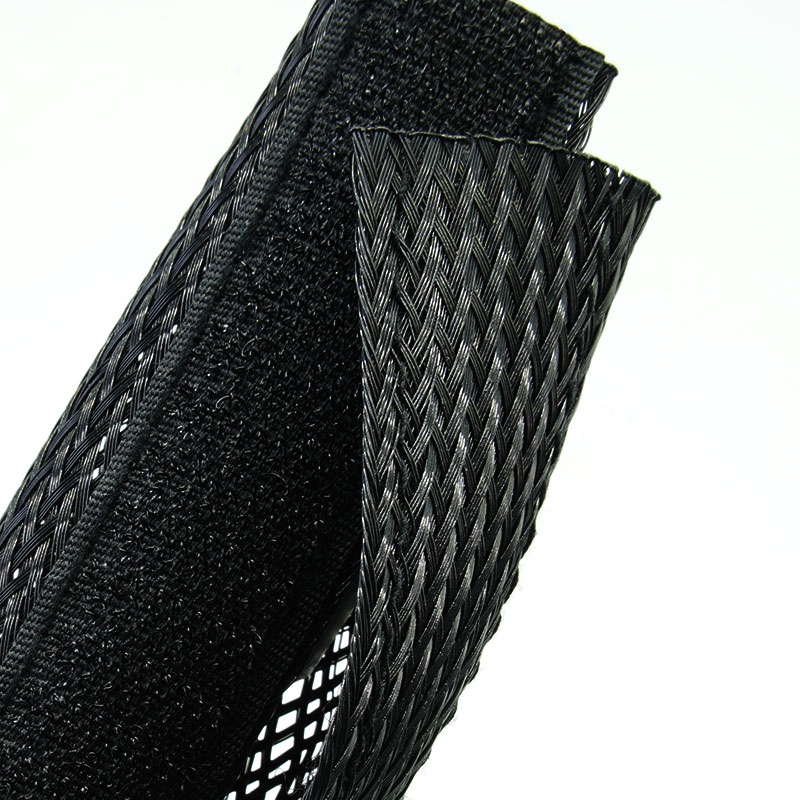

1. Cierre de velcro de longitud completa
Permite una instalación rápida por acceso lateral y una reapertura repetible.

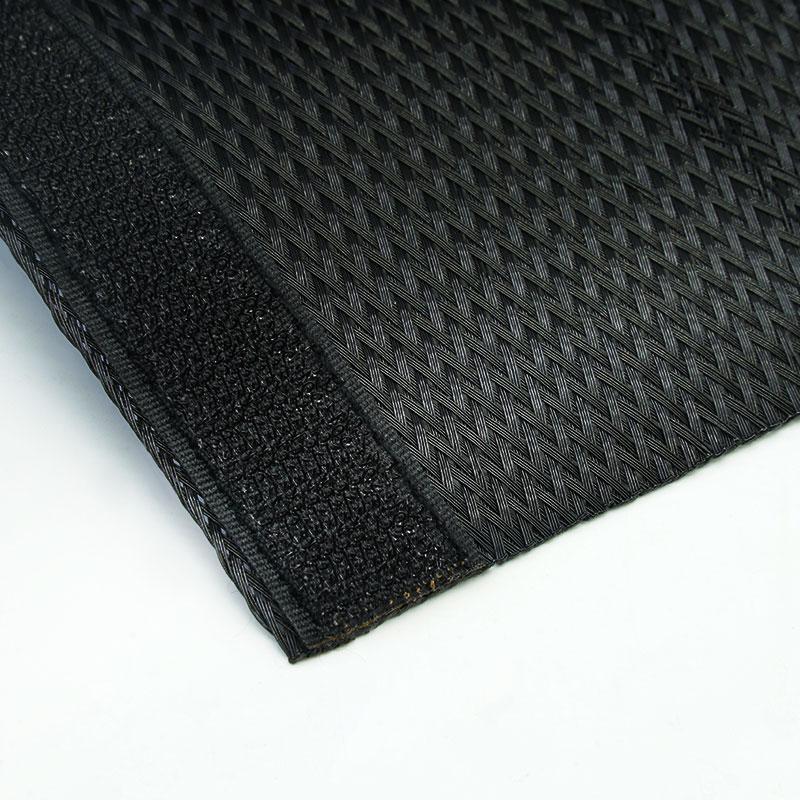

2. Construcción trenzada flexible
Se adapta a trazados curvos y grupos de cables irregulares.
3. Cobertura de paquete ampliable
Permite un ajuste práctico en un rango de diámetro definido.
4. Protección contra la abrasión
Ayuda a reducir el desgaste del revestimiento de los cables contra marcos, paneles y superficies de los equipos.
5. Adaptación compatible con conectores
Se instala después de colocar los terminales y los enchufes.
6. Ramificaciones accesibles
Permite que los cables entren o salgan en puntos seleccionados a lo largo del enrollado.
7. Suministro OEM personalizado
Disponible en diámetros, longitudes, colores y embalajes específicos para cada proyecto.
| Material de revestimiento | Monofilamento de PET |
| Material de velcro | Nylon |
| Construcción | envoltura trenzada que se puede abrir |
| Cierre | Tira de velcro |
| Temperatura de funcionamiento | -40°C a +125°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | UL94 V2 |
| Resistencia a la abrasión | Medio |
| Color estándar | Negro |
| Proceso de dar un título | RoHS, REACH |
| Herramienta de corte | Cuchilla o cuchillo caliente |
Presupuesto
Número de pieza | Ancho plano (mm) | ID (mm) | Ancho extendido (mm) | Ancho del velcro (mm) | Embalaje Longitud (m/roll) |
|
VBW-PVT-013-BK | 13 | Φ10 | 40±6 | 10 | 25 |
VBW-PVT-019-BK | 19 | Φ15 | 65±7 | 20 | 25 |
VBW-PVT-025-BK | 25 | Φ18 | 75±7 | 20 | 25 |
VBW-PVT-032-BK | 32 | Φ23 | 90±7 | 20 | 25 |
VBW-PVT-040-BK | 40 | Φ25 | 100±8 | 20 | 25 |
VBW-PVT-051-BK | 51 | Φ30 | 115±10 | 20 | 25 |
VBW-PVT-064-BK | 64 | Φ42 | 150±15 | 20 | 25 |
| VBW-PVT-075-BK | 75 | Φ52 | 170±20 | 20 | 25 |
| | | | | 25 |
| | | | | 25 |
| | | | | 25 |
| | Φ86 | | | 25 |
Aplicaciones típicas
Estaciones de trabajo y equipos de oficina
Combina cables sueltos de alimentación, datos y periféricos, facilitando al mismo tiempo su sustitución.
Equipos de control industrial
Protege el cableado de los sensores y controles y facilita el acceso para la resolución de problemas.
Robótica y automatización
Organiza grupos de cables flexibles donde los componentes se revisan o reemplazan periódicamente.
Remodelaciones de interiores de automóviles
Envuelve los arneses de accesorios y de bajo voltaje sin necesidad de retirar los conectores instalados.
Sistemas de audio, vídeo y eventos
Crea mazos de cables reutilizables para instalaciones que se montan y desmontan repetidamente.
Mida el haz de cables en sus puntos más estrechos y más anchos, incluyendo los conectores voluminosos y las derivaciones. Seleccione un ancho que permita un cierre adecuado mediante velcro sin comprimir los cables. Indique la frecuencia de flexión, la fuente de abrasión, la temperatura y los ciclos de apertura necesarios para que la trenza y el cierre se adapten a la aplicación.
Personalización disponible
• Ancho y rango de paquetes: dimensionados para el grupo de cables instalados y la superposición de cierres.
• Longitud de corte y acabado final: piezas preparadas para estaciones de trabajo, máquinas o estaciones de arneses.
• Configuración del cierre: se puede revisar el ancho, el color y la ubicación del cierre de velcro.
• Imagen de marca y embalaje: etiquetas, códigos de barras, kits, longitudes de rollo y cajas OEM disponibles bajo acuerdo.
El estándar VBW-PVT está diseñado para la organización general de cables y la protección contra la abrasión. La documentación relativa a RoHS, REACH y la ausencia de halógenos puede estar disponible para los materiales confirmados. No indique la resistencia al fuego, a los rayos UV, al agua ni al aislamiento eléctrico a menos que esté respaldada por la construcción exacta solicitada.
• Verificación de la materia prima: el hilo de trenzado y los materiales de cierre se comprueban conforme a las especificaciones de producción.
• Verificación del mecanismo de cierre: se inspecciona la alineación y el rendimiento de sujeción del sistema de gancho y bucle.
• Inspección de trenzas y bordes: se controlan la cobertura, los hilos rotos, los bordes sueltos y la contaminación.
• Control final de lanzamiento: se verifican las dimensiones, la longitud, las etiquetas, la cantidad y el embalaje.
01. ¿Se puede instalar sobre cables con conectores?
Sí. La envoltura de entrada lateral no necesita pasar por encima del conector.
02. ¿Se puede volver a abrir la funda y reutilizarla?
Sí. Está diseñado para aplicaciones que requieren acceso repetido al cable.
03. ¿Es lo mismo que una funda trenzada expandible cerrada?
No. El VBW-PVT se abre a lo largo de toda su longitud, lo que facilita la instalación y el mantenimiento en caso de necesidad de modernización.
Solicite una muestra o un presupuesto.
Envíe las dimensiones del paquete, el entorno de instalación, el tipo de cierre, la longitud final, la cantidad y la documentación necesaria. MJ FLEX revisará la solicitud y recomendará una muestra o configuración de presupuesto adecuada.
