¿Por qué elegir BRS-PET+PA?
• Equilibrar los requisitos de abrasión y resistencia al fuego.
La combinación de PET y nailon está diseñada para arneses de vehículos que necesitan una mayor protección contra el desgaste que la que ofrece el PET estándar, manteniendo al mismo tiempo una construcción adecuada para las pruebas de inflamabilidad definidas.
• Distribuye ambos materiales a lo largo de la trenza.
Cada hebra contiene nailon y PET, lo que ayuda a mantener un rendimiento híbrido uniforme en toda la circunferencia, en lugar de separar los materiales en áreas aisladas.
• Proteja el cableado en rutas de vehículos exigentes.
La funda trenzada para cables de automoción ayuda a reducir los daños en la cubierta del cable en los puntos donde los mazos de cables entran en contacto con soportes, paneles o componentes cercanos.
• Simplifica la instalación de arneses con conectores.
La trenza expandible se agranda sobre muchos conectores y se contrae alrededor del haz cuando se selecciona el tamaño nominal correcto.
Características principales
1. Construcción definida de filamentos de PET y nailon.
Cada hebra utiliza un monofilamento de nailon de 0,38 mm junto con dos monofilamentos de PET de 0,25 mm.
2. Rendimiento equilibrado de los materiales
El nailon contribuye a la resistencia al desgaste, mientras que el PET favorece la estabilidad estructural y la formulación ignífuga.
3. Protección contra la abrasión centrada en el sector automotriz
El trenzado ayuda a reducir la fricción, el roce y el desgaste de la cubierta del cable a lo largo de las rutas del arnés del vehículo.
4. Trenza tubular expandible
Admite un rango de paquetes específico y puede expandirse a través de muchos conectores durante el ensamblaje.
5. Enrutamiento flexible del mazo de cables
Se adapta a curvas, ramificaciones y cambios moderados de diámetro sin el volumen de los conductos rígidos.
6. Organización de cables ligera

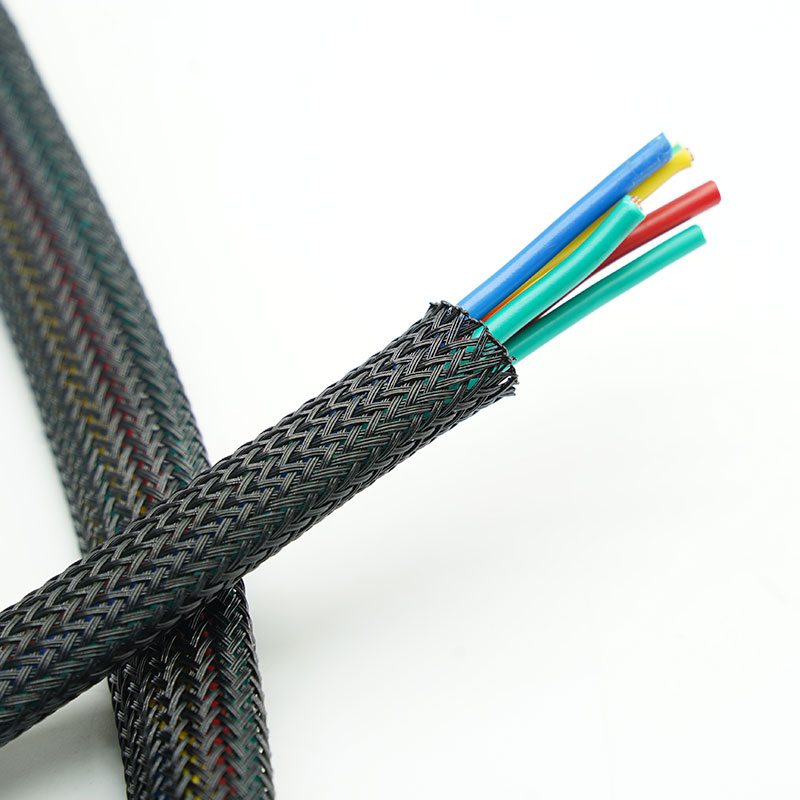

Contiene varios cables y crea una funda para cables automotrices limpia y de fácil mantenimiento.
7. Opciones de suministro OEM personalizadas
El tamaño nominal, la densidad del trenzado, el color, la longitud de corte, el etiquetado y el embalaje pueden configurarse previa validación.
| Material | Monofilamentos de PET y nailon |
| Composición de la hebra | 1 x 0,38 mm nylon más 2 x 0,25 mm PET |
| Construcción | Trenza tubular expandible |
| Temperatura de funcionamiento | -40°C a +150°C |
| Punto de fusión | 240±10°C |
| Inflamabilidad | FMVSS302 |
| Color estándar | Negro |
| Rango de tamaños | 6 mm ~ 45 mm |
| Proceso de dar un título | Cumple con RoHS, REACH y está libre de halógenos. |
| Herramienta de corte | Cuchillo caliente |

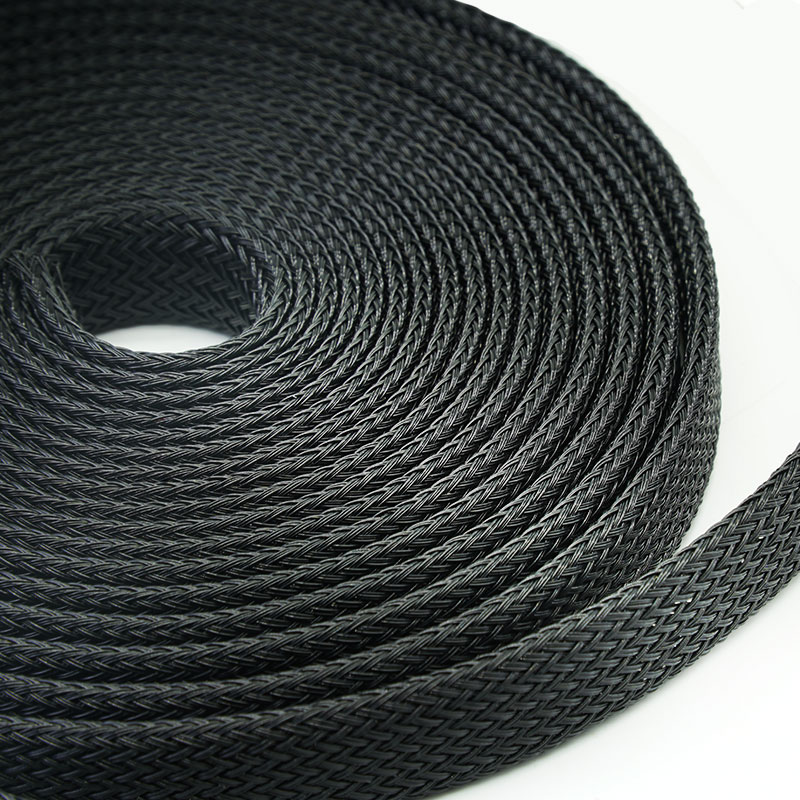

| Formulario de suministro | Rollos a granel o longitudes cortadas a medida. |
Presupuesto
Número de pieza | Ancho plano (W) | Rango ampliado (mm) | Embalaje Longitud (m/bobina) |
Pulgada | mm | Mini) | Máx.(O) |
BRS-PET+PA-006-BK | 1/4” | 6 | 3 | 9 | 400 |
BRS-PET+PA-008-BK | 5/16” | 8 | 5 | 12 | 350 |
BRS-PET+PA-010-BK | 3/8” | 10 | 7 | 17 | 350 |
BRS-PET+PA-012-BK | 1/2” | 12 | 8 | 20 | 300 |
BRS-PET+PA-016-BK | 5/8” | 16 | 10 | 27 | 250 |
BRS-PET+PA-020-BK | 3/4” | 20 | 14 | 32 | 200 |
BRS-PET+PA-025-BK | 1" | 25 | 18 | 35 | 150 |
BRS-PET+PA-032-BK | 1-1/4" | 32 | 20 | 50 | 150 |
BRS-PET+PA-025-BK | 1-1/2" | 38 | 30 | 60 | 100 |
BRS-PET+PA-045-BK | 1-3/4" | 45 | 35 | 75 | 100 |
Aplicaciones típicas
Arneses de carrocería y chasis para automóviles
Protege los haces de cables que pasan cerca de láminas de metal, soportes y puntos de montaje, donde el contacto repetido puede desgastar el aislamiento de los cables.
Cableado periférico del compartimento del motor
Proporciona una protección flexible contra la abrasión para arneses expuestos a vibraciones y contacto mecánico fuera de las zonas de alta temperatura directa.
Sistemas de asientos de puerta y consola
Organiza el cableado móvil o ramificado, donde la flexibilidad y la resistencia al roce repetido son importantes.
Mazos de cables auxiliares para baterías y electrónica de potencia
Protege el cableado de control y sensores de bajo voltaje alrededor de los módulos, bastidores y componentes de enrutamiento de cables.
Cableado para vehículos comerciales y todoterreno
Facilita una gestión de cables duradera en equipos expuestos a vibraciones, mantenimiento y rutas de cableado exigentes.
Presupuesto
Indique el diámetro mínimo y máximo del arnés, las dimensiones máximas del conector, el radio de curvatura, el movimiento, las superficies de contacto, la temperatura, los fluidos y la norma de inflamabilidad requerida. Seleccione un tamaño nominal que pueda pasar sobre el conector sin que quede en su máxima expansión después de la instalación. Para rutas críticas al desgaste, identifique el punto de abrasión, la presión de contacto y el ciclo de movimiento. Para proyectos críticos a la inflamabilidad, especifique el método de prueba exacto del fabricante o del cliente en lugar de solicitar una declaración general de resistencia al fuego. La idoneidad final debe verificarse en la instalación real del arnés.
Personalización disponible
Diámetro nominal y rango de expansión: adaptados al haz de cables instalado y al espacio libre del conector.
Densidad y cobertura del trenzado: se ha revisado para lograr un equilibrio entre flexibilidad, protección, aspecto una vez instalado y capacidad de expansión.
Color e identificación: el negro es el color estándar; las líneas de trazado o los colores del proyecto están sujetos a la disponibilidad del hilo y al pedido mínimo.
Longitudes cortadas y embalaje OEM: se pueden suministrar piezas preparadas, etiquetas, bobinas, bolsas, kits y cajas de cartón personalizadas.
La construcción de PET y nailon está diseñada para equilibrar la protección contra la abrasión y los requisitos de resistencia al fuego, pero la combinación de materiales por sí sola no establece una clasificación de resistencia al fuego certificada. Cualquier declaración UL 94, FMVSS 302, VW-1 o específica del cliente debe corresponder a un informe que especifique la construcción, el color y las condiciones de prueba exactas de BRS-PET+PA. Se pueden proporcionar declaraciones de materiales RoHS, REACH y otras para la especificación de producción confirmada. La aprobación final para vehículos queda sujeta al proceso de validación del arnés y del vehículo del cliente.
Control de la construcción del monofilamento: los diámetros de los filamentos de nailon y PET, así como la configuración de uno más dos hilos, se verifican conforme a la especificación aprobada.
Verificación de material y color: Antes de la producción, se comprueba la identidad, el aspecto y la información del lote del hilo de polímero entrante.
Inspección de trenzado y cobertura: se supervisa la consistencia del trenzado, la distribución de los filamentos, los hilos rotos y los defectos superficiales.
Verificación dimensional y de expansión: el tamaño nominal y el ajuste instalado se verifican en diámetros de haz controlados.
Liberación final y trazabilidad: la longitud, la cantidad, las etiquetas, el embalaje y los documentos aplicables se confirman antes del envío.
01. ¿Por qué combinar PET y nailon en la misma funda?
El nailon mejora la resistencia al desgaste mecánico, mientras que el PET favorece la estabilidad dimensional y el diseño ignífugo. La estructura híbrida busca equilibrar ambos requisitos.
02. ¿Cómo están dispuestos los filamentos de PET y nailon?
Cada hebra trenzada contiene un monofilamento de nailon de 0,38 mm y dos monofilamentos de PET de 0,25 mm.
03. ¿El BRS-PET+PA es automáticamente ignífugo?
No. La clasificación de inflamabilidad debe estar respaldada por pruebas de la estructura exacta. Por favor, especifique la norma requerida, como FMVSS 302 u otro método de proyecto.
04. ¿Puede la funda pasar por encima de los conectores de automóviles?
Sí, siempre que el tamaño nominal y el rango de expansión seleccionados permitan el uso del conector de mayor tamaño. Proporcione las dimensiones del conector para su confirmación.
Solicite una muestra o un presupuesto.
Indique el rango de diámetro del arnés, las dimensiones máximas del conector, las condiciones de abrasión, la norma de inflamabilidad requerida, la temperatura, el color, la longitud de corte y la demanda anual. MJ FLEX revisará la solicitud y le enviará una muestra o cotización de BRS-PET+PA adecuada.
