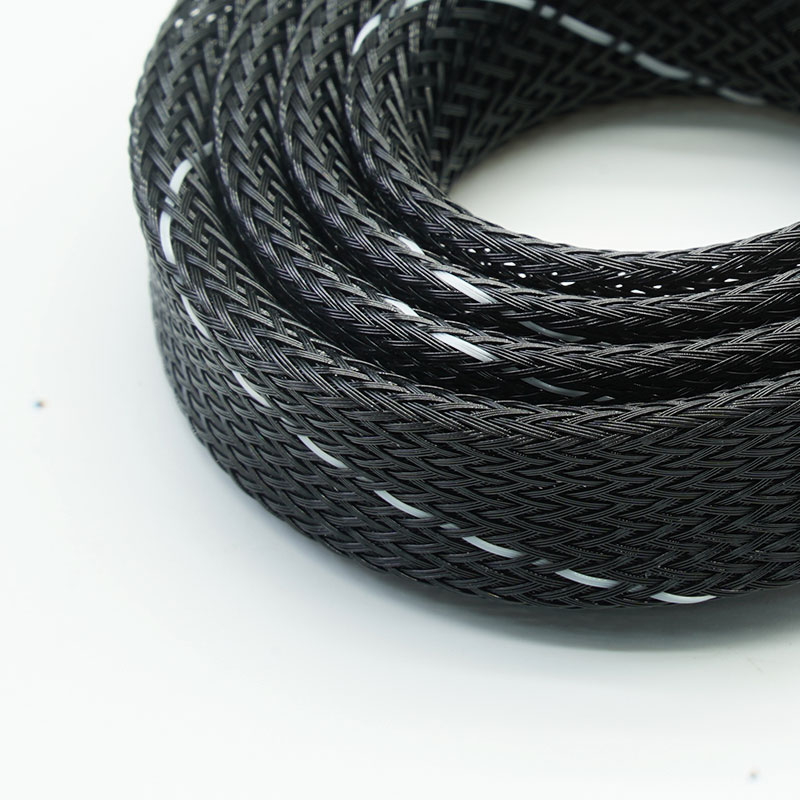

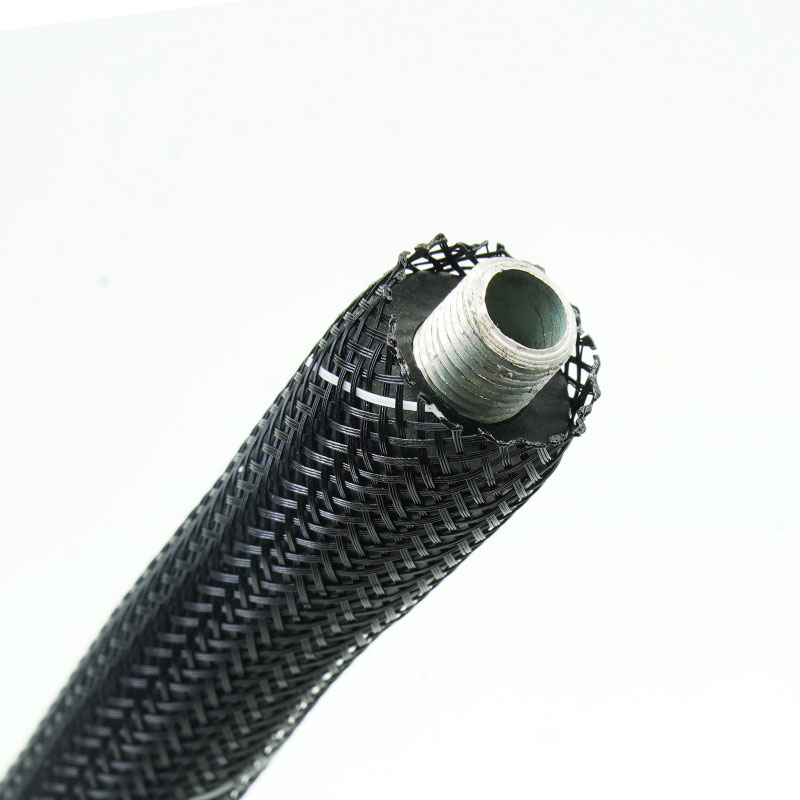

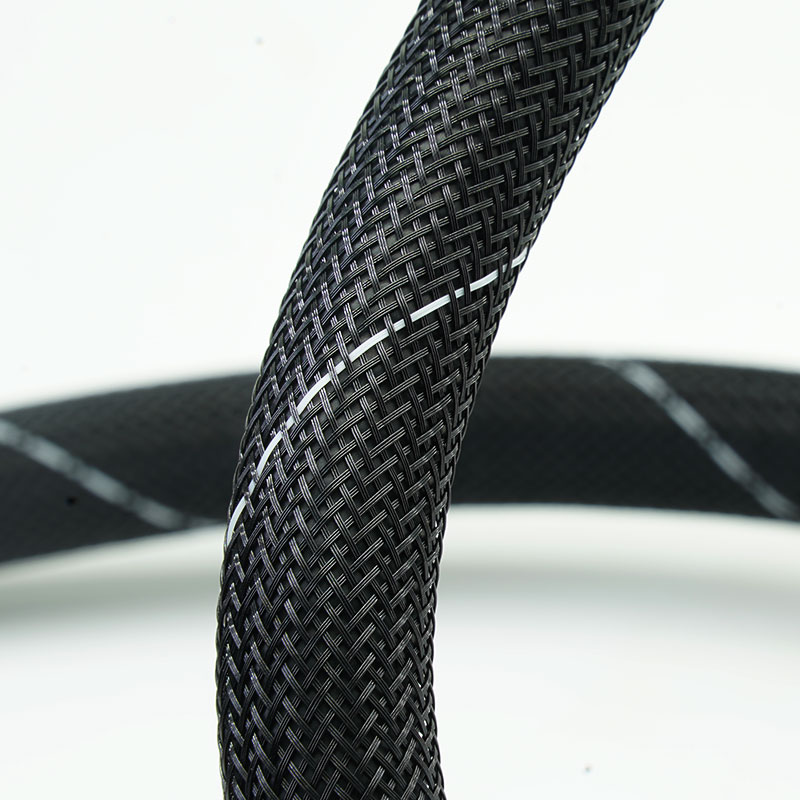

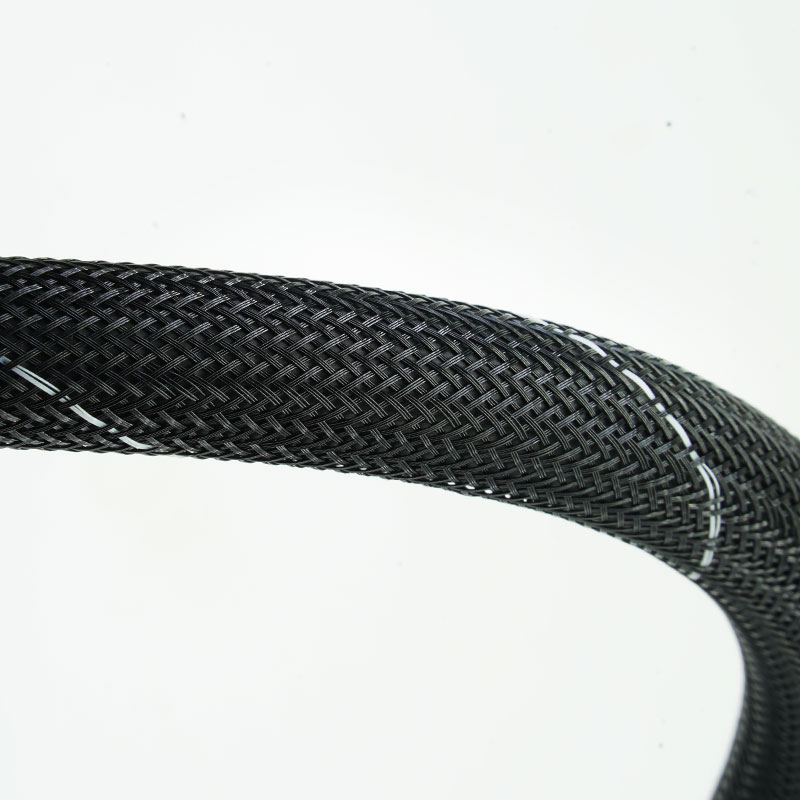

Funda de malla trenzada expandible de PET ignífuga

MJ FLEX BRS-PET-FR es una funda trenzada de PET expandible para conjuntos de cables con clasificación de resistencia al fuego VW-1. Combina una construcción de PET ignífugo con paso de conectores, protección contra la abrasión y enrutamiento flexible para equipos eléctricos, armarios y arneses industriales en general. El informe correspondiente debe revisarse comparándolo con la configuración exacta solicitada.

  • Material :

    PET Monofilament

  • Temperatura de funcionamiento :

    -40℃~ +150℃

  • Punto de fusión :

    240+(-)10℃

  • Inflamabilidad :

    VW-1

  • Color estándar :

    Black

  • Proceso de dar un título :

    Rohs,Reach,Halogen Free,CSA

  • Cantidad mínima de pedido :

    1 Spool

  • ¿Por qué elegir BRS-PET-FR?

    • Cumple con la especificación VW-1.

    Ofrece una opción definida de comportamiento frente al fuego en lugar de basarse en una afirmación genérica de resistencia al fuego.

    •Proteja el cableado del desgaste habitual.

    La trenza forma una barrera protectora entre las cubiertas de los cables y las superficies cercanas.

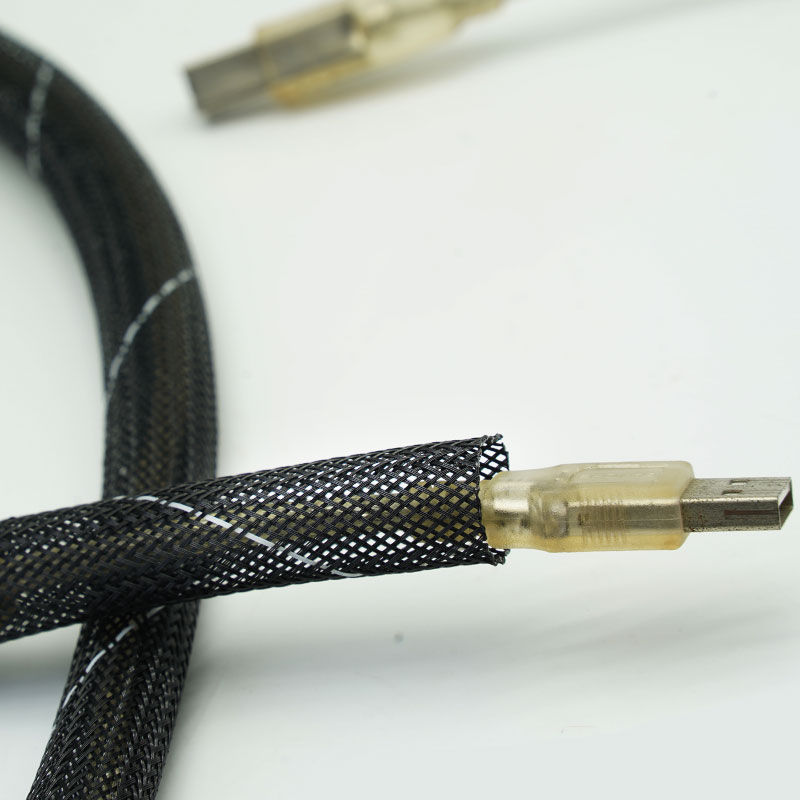

    • Instalar sobre terminales existentes

    La expansión permite el montaje sobre conectores y haces de cables irregulares.

    • Simplificar la aprobación técnica

    La selección de productos y documentos se puede coordinar antes de la cotización.



    Características principales

    1. Rendimiento de la llama del VW-1
    La construcción a la que se hace referencia está diseñada para cumplir con el requisito de llama vertical especificado.
    2. Hilo de PET ignífugo
    Combina durabilidad práctica con un comportamiento de llama controlado.
    3. Estructura trenzada expandible
    Se adapta a múltiples diámetros de haces de cables y perfiles de conectores.
    4. Protección flexible contra la abrasión
    Ayuda a reducir los daños por fricción en equipos y carcasas.
    5. Construcción abierta y ligera
    Mantiene la flexibilidad y evita el volumen innecesario.
    6. Extremos cortados termosellables
    El corte con cuchilla caliente ayuda a controlar el deshilachado.
    7. Soporte de documentos de cumplimiento
    Los informes y declaraciones pertinentes pueden revisarse antes de realizar el pedido.



    Datos técnicos

    MaterialPET ignífugo
    ConstrucciónTrenza expandible
    Temperatura de funcionamiento-40°C a +150°C
    Punto de fusión240±10°C
    InflamabilidadVW-1
    Resistencia a la abrasiónMedio
    Espesor de pared0,65 ± 0,05 mm
    Color estándarNegro
    Proceso de dar un títuloRoHS, REACH, Libre de halógenos, VW-1, FMVSS302, CSA
    Libre de halógenosSí
    Resistente a los rayos UVSí
    Herramienta de corteCuchillo caliente

    Presupuesto
    Número de pieza
    Ancho plano (W)
    Rango ampliado (mm)
    Muro
    Espesor
    (mm)
    Embalaje
    Longitud
    (m/bobina)
    Pulgada
    mm
    Mini)
    Máx.(O)
    BRS-PET-003-BK-FR
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR
    4”
    		10080150
    0,65±0,05
    		50
    ● Nota: El rango ampliado describe la capacidad geométrica, no el punto de operación continuo preferido. Seleccionar una expansión cercana a la máxima aumenta las aberturas de la trenza, reduce la cobertura de la superficie y acorta la longitud instalada.

    Aplicaciones típicas
    Armarios de control industrial
    Organiza el cableado interno cumpliendo con un requisito específico de la norma VW-1.
    Equipos eléctricos y electrónicos
    Protege los cables de alimentación, señal y comunicación contra la abrasión habitual.
    Aparatos e instrumentos
    Agrupa los arneses internos donde se requiere un revestimiento ignífugo.
    Equipos de automatización
    Protege el cableado de los sensores y controles que pasa por los bastidores y módulos.
    Equipos de carga y alimentación
    Cubre los haces de cables auxiliares dentro de las cajas eléctricas, sujetos a revisión a nivel de sistema.

    Cómo seleccionar

    Especifique el haz de cables, el tamaño del conector, el entorno operativo y la prueba de inflamabilidad exacta requerida. La prueba VW-1 no debe sustituir a las pruebas UL 94 V-0, EN 45545-2 ni a las pruebas de combustión para automóviles. Confirme la cobertura de la documentación para el tamaño seleccionado antes de la aprobación.
    Personalización disponible



    Personalización disponible

    • Diámetro nominal - Dimensionado tanto para el conector como para el conjunto instalado.

    • Cobertura de trenzas - Revisado dentro de los límites de construcción aprobados.

    • Servicio de corte a medida - Piezas preparadas para el ensamblaje repetible del arnés.

    • Etiquetas y embalaje - Etiquetas privadas, códigos de lote y longitudes de rollo personalizadas.



    Pruebas y cumplimiento

    El rendimiento VW-1 se aplica a la construcción probada de referencia. No se trata de una certificación general del arnés o equipo terminado y no es equivalente a UL 94 V-0. Se pueden proporcionar los documentos aplicables de RoHS, REACH y de ausencia de halógenos para los materiales confirmados.



    Seguro de calidad

    • Control de materiales aprobado - La producción utiliza la formulación de PET ignífugo definida.

    • Monitoreo en proceso - Se comprueba el patrón de trenzado, el diámetro y la cobertura.

    • Control de longitud y apariencia - Se comprueba la longitud, el estado de los extremos y la ausencia de defectos en los rollos.

    • Revisión del documento de lanzamiento - Las etiquetas requeridas y los archivos de cumplimiento se revisan antes del envío.

    Preguntas frecuentes

    01. ¿Es VW-1 lo mismo que UL 94 V-0?
    No. Son clasificaciones diferentes de pruebas de llama.
    02. ¿Se puede suministrar la funda precortada?
    Sí, con la tolerancia y el acabado final acordados.
    03. ¿El negro es el color estándar?
    Sí; otros colores requieren una revisión del material y de la cobertura de prueba.
    04. ¿Puede facilitarnos un informe de las pruebas?
    La documentación pertinente podrá facilitarse una vez confirmada la construcción solicitada.



    Solicite una muestra o un presupuesto.

    Indique el diámetro del haz, el conector de mayor tamaño, el entorno operativo, la norma de ensayo requerida, las necesidades de corte o embalaje y la cantidad estimada. MJ FLEX le recomendará la configuración más adecuada y le enviará una muestra o un presupuesto.
