¿Por qué elegir la funda de protección con cierre de velcro ZEM-PZP?
• Cables blindados largos y seguros
La cremallera proporciona un cierre mecánico continuo que resiste la apertura accidental durante la manipulación.
• Actualizar el cableado existente
La instalación mediante entrada lateral añade una capa de blindaje sin necesidad de quitar los conectores ni de reconstruir el cableado.
• Mantenimiento planificado de aceleración
Los técnicos pueden abrir la cremallera de la funda a lo largo del recorrido y volver a cerrarla después del mantenimiento.
• Alineación del cierre de control
Una trayectoria de cremallera definida ayuda a mantener una geometría de envoltura repetible a lo largo de tramos de cable rectos y curvos.
Características principales

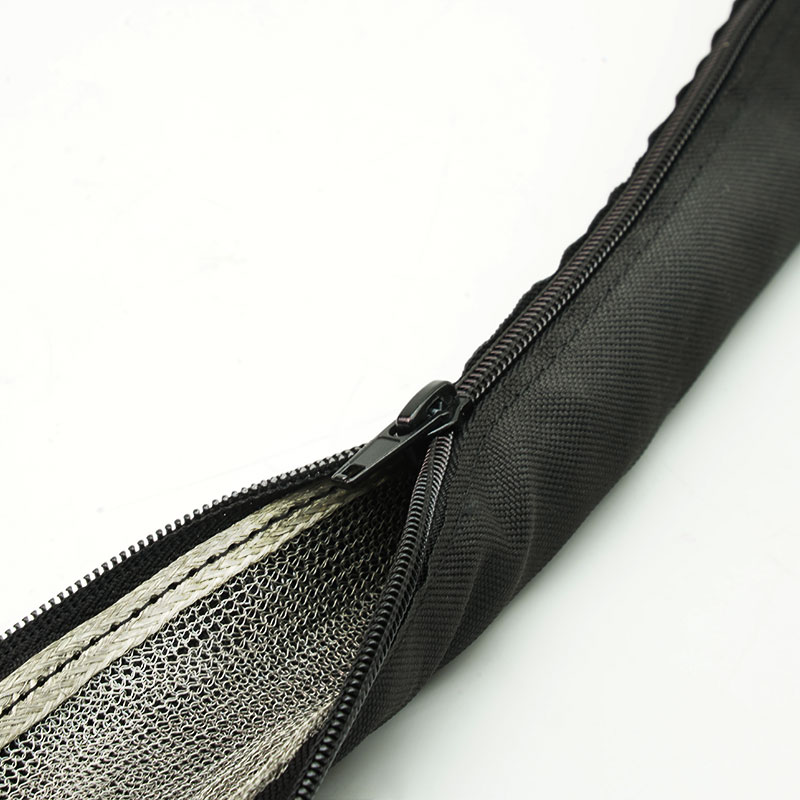

1. Cierre de cremallera completa
Proporciona una apertura y un cierre positivos y repetibles.

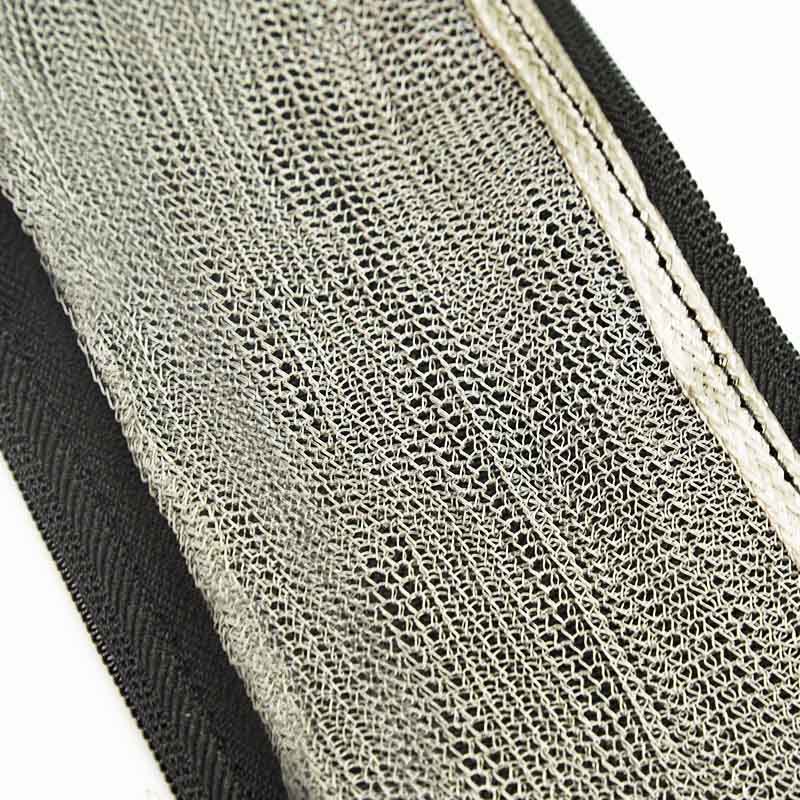

2. Capa de blindaje conductora integrada
Admite el control de EMI y RFI cuando está correctamente conectado a tierra.

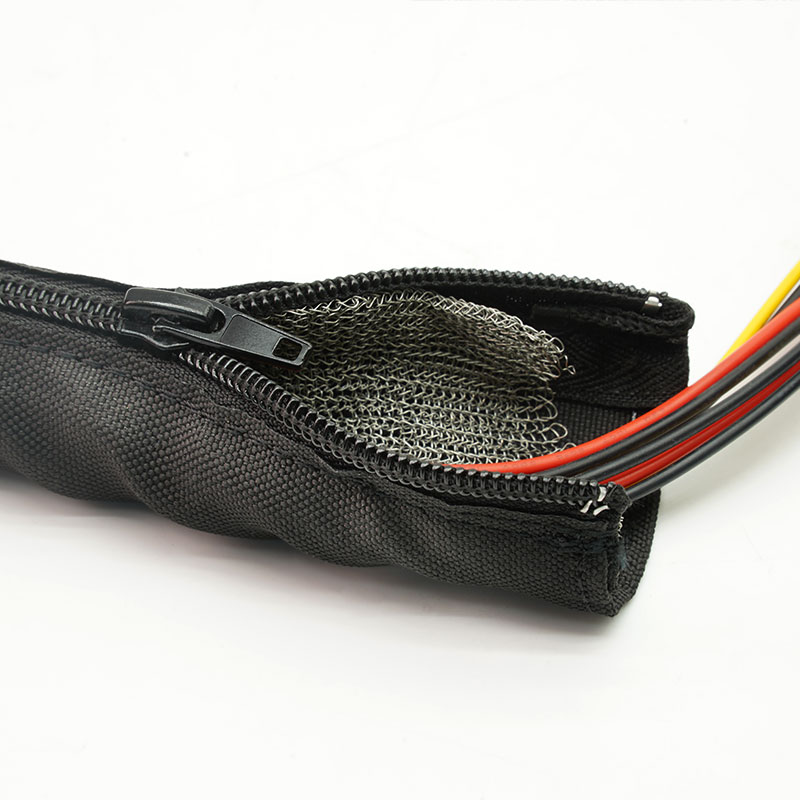

3. Instalación de entrada lateral de adaptación
Se envuelve alrededor de los cables y conectores ya instalados.
4. Contención segura de cables
Mantiene los grupos de cables organizados durante el uso y la manipulación del equipo.
5. Enrutamiento flexible
Sigue curvas y cambios moderados en el diámetro del haz.
6. Construcción funcional
Permite inspecciones programadas, reemplazos y adiciones de cables.
7. Conjuntos de cremalleras a medida
Se pueden revisar el diámetro, la capa de protección, la orientación de la cremallera, la longitud y el embalaje.
| Estructura | Funda envolvente que se puede abrir |
| Material para mangas | Poliéster |
| Material de la cremallera | Nylon |
| Material de la capa de protección | Cobre estañado |
| Temperatura de funcionamiento | -50℃~+150℃ |
| Inflamabilidad | Autoextinguible |
| Eficacia del blindaje | ≥75 dB (30 MHz-3 GHz) por GB/T 30142-2013. |
| Color estándar | Negro |
| Documentación de cumplimiento | RoHS, REACH |
| Herramienta de corte | Cortar con tijeras |
| Formato de suministro | longitudes personalizadas |
Presupuesto
Número de pieza | ID (mm) | Paquete Dia (mm) | Embalaje Longitud |
|
ZEW-PZP-015-BK | 15 | 10~15 | Longitud personalizada |
ZEW-PZP-020-BK | 20 | 16~20 | Longitud personalizada |
| 30 | 21~30 | Longitud personalizada |
| 40 | 31~40 | Longitud personalizada |
| 50 | 41~50 | Longitud personalizada |
| ZEW-PZP-060-BK | 60 | 51~60 | Longitud personalizada |
Aplicaciones típicas
Maquinaria industrial
Protege los arneses de control y de señal que requieren mantenimiento cerca de motores, variadores y dispositivos de conmutación.
Equipos de datos y comunicación
Contiene grupos de cables que requieren blindaje y que pueden ser objeto de futuras reubicaciones, adiciones o modificaciones.
Robótica y sistemas automatizados
Protege el cableado de retroalimentación y control, al tiempo que facilita el mantenimiento planificado.
Instalaciones de transmisión y prueba
Crea telares blindados reutilizables para sistemas que se reconfiguran periódicamente.
Electrónica auxiliar del vehículo
Las adaptaciones proporcionan protección alrededor de los cables de comunicación y de señal de bajo voltaje accesibles.
Mida el haz completo, incluyendo conectores, derivaciones y el diámetro local máximo. Especifique el rango de frecuencia objetivo, el requisito de apantallamiento, los puntos de conexión a tierra, la orientación de la cremallera, la frecuencia de apertura, las condiciones de flexión y el entorno. Deje suficiente espacio libre para que la cremallera se cierre sin comprimir los cables ni ejercer una carga lateral excesiva sobre la costura.
Personalización disponible
Tamaño de la funda y capa de blindaje: adaptados al haz de cables, la flexibilidad y el objetivo de compatibilidad electromagnética (CEM).
Configuración de la cremallera: se puede especificar la dirección del cursor, el tipo de cremallera, el color y la construcción del extremo.
Longitudes finales: conjuntos cortados a medida para zonas de máquinas o juegos de cables.
Etiquetas y embalaje: disponemos de códigos de barras, identificación de proyectos, kits y cajas OEM.
La capa conductora, la cremallera, el hilo y el material exterior exactos deben incluirse en cualquier análisis de rendimiento. Los documentos RoHS y REACH pueden estar disponibles para los materiales confirmados. La eficacia del apantallamiento y las clasificaciones de temperatura requieren condiciones de prueba definidas. El VEW-PZP estándar no es impermeable ni aislante eléctrico.
Verificación del material de blindaje: se comprueba la identidad de la capa conductora y el estado de la superficie.
Inspección del funcionamiento de la cremallera: se verifica el recorrido del cursor, la alineación y la seguridad del extremo.
Ajuste y continuidad finales: Las dimensiones y las comprobaciones eléctricas acordadas se realizan en las piezas terminadas.
Emisión del pedido: se confirman la orientación, las etiquetas, la cantidad y el embalaje.
01. ¿Por qué elegir una cremallera en lugar de un cierre de velcro?
La cremallera proporciona un cierre mecánico más definido para recorridos largos y manipulación; el cierre de velcro suele ser más rápido para un acceso frecuente.

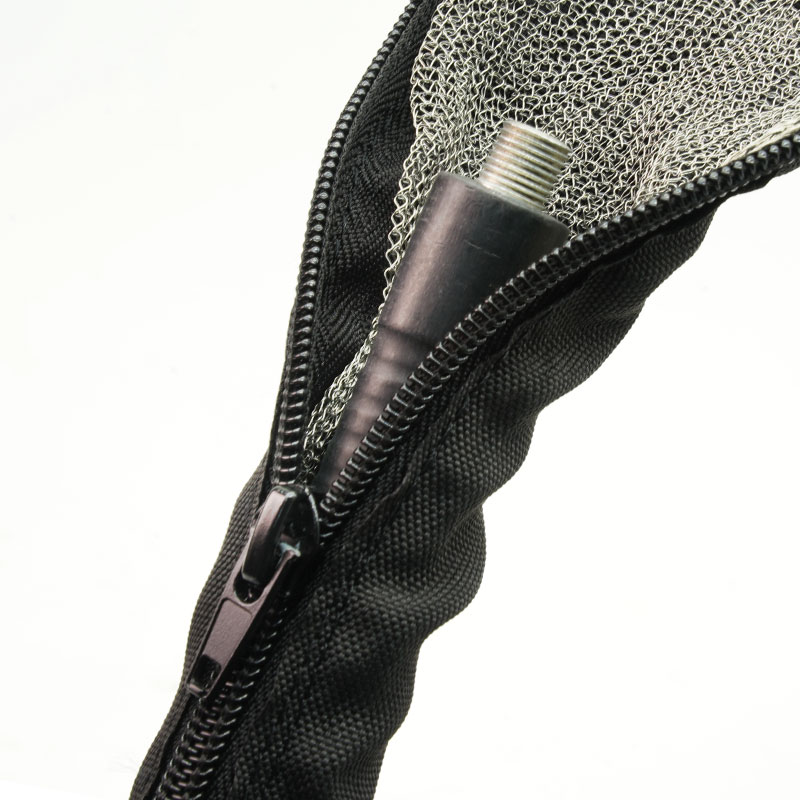

02. ¿Se puede instalar sobre conectores?
Se instala desde el lateral, por lo que el manguito no necesita pasar por encima del conector.
03. ¿La cremallera interrumpe el blindaje?
El diseño del cierre afecta a la continuidad. Es necesario confirmar la superposición conductora y la disposición de la conexión a tierra para garantizar el rendimiento requerido.
Solicite una muestra o un presupuesto.
Indique el rango de diámetro del cable, el rango de frecuencia objetivo, el método de conexión a tierra, el entorno de instalación, la longitud final y la cantidad. MJ FLEX revisará la configuración y recomendará una muestra o un presupuesto adecuados.
