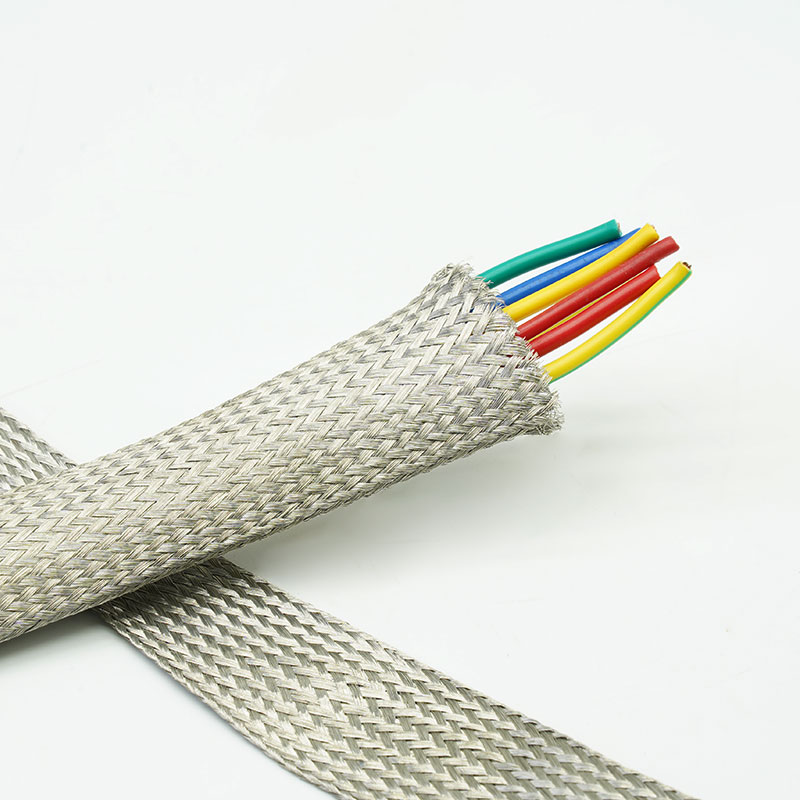

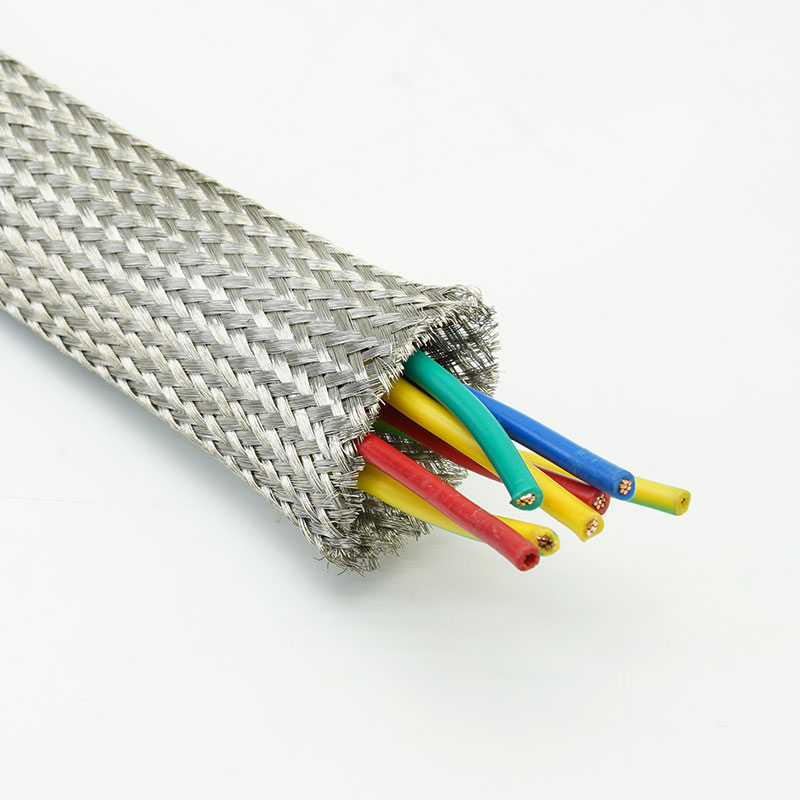

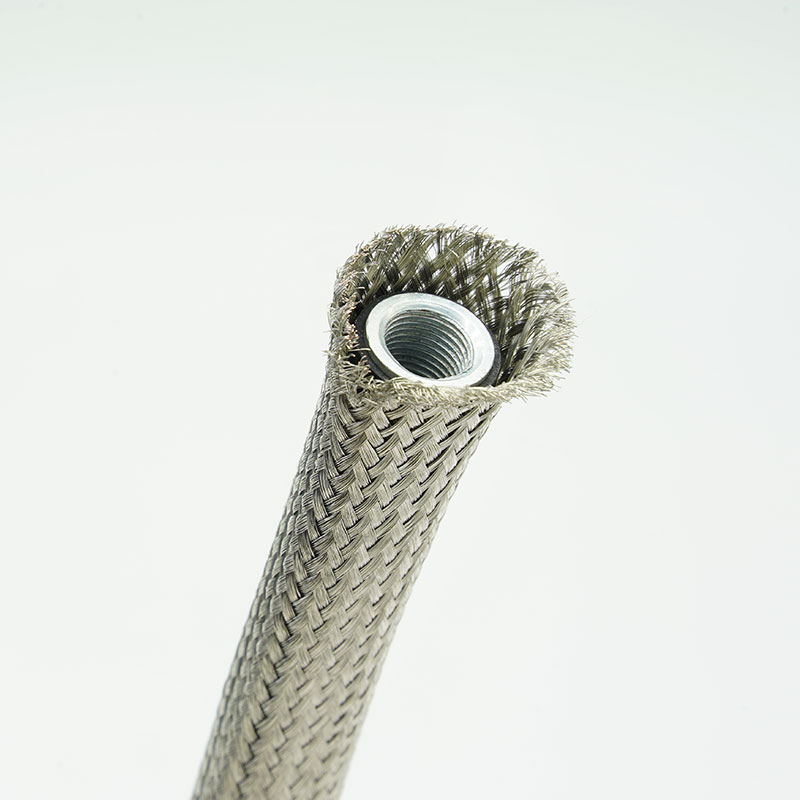

¿Por qué elegir el manguito trenzado de cobre estañado MBS-TC?
• Controlar la interferencia electromagnética
La malla conductora ayuda a reducir la interferencia radiada que entra o sale de un conjunto de cables cuando está correctamente conectada a tierra y terminada.
• Cree una ruta de conexión a tierra de baja resistencia.
La malla metálica refuerza la conexión a tierra del blindaje entre las secciones del cable, los conectores y las carcasas conectadas a tierra.
• Proteja el cobre en entornos exigentes.
El recubrimiento de estaño proporciona una mayor resistencia a la oxidación superficial que el cobre desnudo y garantiza una terminación fiable.
• Proteja las rutas de cable irregulares
La malla expandible se adapta a las curvas y a los cambios de diámetro con mayor facilidad que los conductos metálicos rígidos.
Características principales
1. Construcción con alambre de cobre estañado
Combina la conductividad del cobre con una superficie protectora estañada.

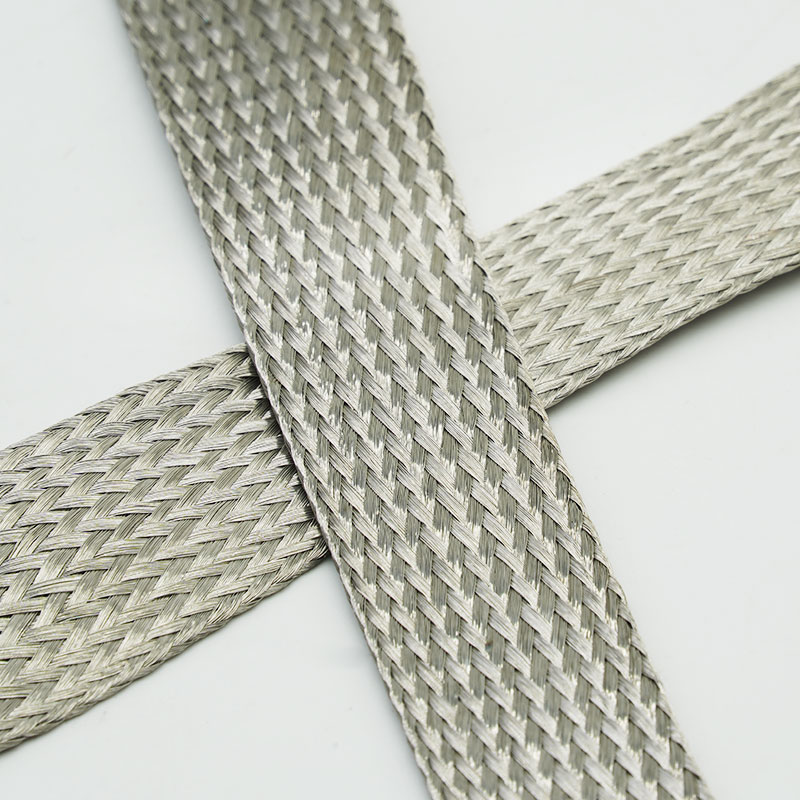

2. Estructura trenzada expandible
Se adapta a un rango definido de diámetros de cables y arneses.
3. Capa de blindaje EMI y RFI
Proporciona una cobertura conductora para diseños de control de interferencias.
4. Rendimiento de enrutamiento flexible
Se adapta a curvas, ramificaciones y perfiles de arnés irregulares.
5. Capacidad de conexión a tierra y unión equipotencial
Permite la conexión conductiva a carcasas traseras, abrazaderas o alojamientos conectados a tierra.
6. Superficie de terminación soldable
El estañado facilita los procesos comunes de soldadura y conexión.
7. Configuraciones de trenzado personalizadas
Para proyectos OEM, se puede revisar el diámetro, la cobertura, el tamaño, la longitud y el embalaje del cable.
| Material | Alambre de cobre estañado |
| Construcción | Trenza metálica expandible |
| Cobertura de escudo | Cobertura de trenzas específica del proyecto |
| Temperatura de funcionamiento | -40℃~+150℃ |
| Punto de fusión | 1084±5℃ |
| Eficacia del blindaje | ≥75 dB (30 MHz-3 GHz) por GB/T 30142-2013. |
| Color estándar | Cobre estañado |
| Documentación de cumplimiento | RoHS, REACH |
| Herramienta de corte | Cortar con tijeras |
Presupuesto
Número de pieza | Ancho plano (W) | Rango ampliado (mm) | Embalaje Longitud (m/bobina) |
Pulgada | mm | Mini) | Máx.(O) |
MBS-TC-003-TC | 1/8” | 3±1 | 1 | 4 | 250 |
MBS-TC-006-TC | 1/4” | 6±1 | 5 | 8 | 200 |
MBS-TC-008-TC | 5/16” | 8±2 | 6 | 12 | 200 |
MBS-TC-010-TC | 3/8” | 10±2 | 7 | 17 | 150 |
MBS-TC-012-TC | 1/2” | 12±2 | 8 | 20 | 100 |
MBS-TC-016-TC | 5/8” | 16±2 | 10 | 23 | 100 |
MBS-TC-020-TC | 3/4” | 20±2 | 13 | 26 | 50 |
| 1” | 25±2 | 18 | 33 | 50 |
| 1-1/4” | 32±2 | 20 | 50 | 50 |
| 1-1/2” | 38±2 | 30 | 60 | 50 |
| 1-3/4” | 45±2 | 35 | 75 | 25 |
| 2” | 50±2 | 40 | 80 | 25 |
● Nota: El rango ampliado describe la capacidad geométrica, no el punto de operación continuo preferido. Seleccionar una expansión cercana a la máxima aumenta las aberturas de la trenza, reduce la cobertura de la superficie y acorta la longitud instalada.
Aplicaciones típicas
Cables para control y automatización industrial
Reduce las interferencias en torno a los accionamientos de motores, sensores y señales de control, al tiempo que facilita la conexión a tierra de la carcasa.
Sistemas eléctricos para automóviles y vehículos eléctricos
Proporciona un blindaje flexible alrededor de los cables de señal, comunicación y auxiliares de bajo voltaje que se encuentran cerca de fuentes de ruido eléctrico.
Robótica y sistemas de servocontrol
Protege los cables de retroalimentación y control que pasan cerca de motores, variadores y equipos de conmutación.
Equipos de comunicación y datos
Ayuda a controlar el ruido radiactivo en las interconexiones que requieren continuidad de blindaje conductor.
Correas de conexión a tierra y conjuntos de unión
Proporciona una trenza conductora flexible para conexiones de puesta a tierra personalizadas y conexiones de carcasas.
Defina el rango de diámetro del cable, la cobertura de trenzado requerida, el rango de frecuencia y el rendimiento de apantallamiento objetivo a nivel de sistema. Especifique también las condiciones de flexión y curvatura, los requisitos de corriente o conexión a tierra, el entorno, el método de terminación y la geometría del conector. Los resultados del apantallamiento dependen del conjunto completo, especialmente de la cobertura, las uniones, la conexión a tierra y la terminación de 360 grados; la funda por sí sola no determina el rendimiento final de compatibilidad electromagnética (CEM).
Personalización disponible
Diámetro nominal y expansión: dimensionado según el cable, el conector y los requisitos de cobertura de instalación reales.
Construcción del alambre y la trenza: se pueden evaluar el diámetro del alambre, la cantidad de portadores y la densidad de la trenza.
Longitudes finales: piezas cortadas o conjuntos fabricados disponibles tras la revisión de los planos.
Servicios de terminación y embalaje: las opciones pueden incluir engaste, soldadura, etiquetas, bobinas, kits y embalaje OEM.
Las declaraciones de materiales, como RoHS y REACH, pueden estar disponibles para la construcción confirmada. La eficacia del apantallamiento, la resistencia de CC, la capacidad de corriente, el comportamiento frente a la corrosión y los límites de temperatura deben basarse en los métodos de prueba acordados y en la configuración exacta suministrada. El cumplimiento final de la compatibilidad electromagnética (CEM) debe verificarse en el conjunto de cables o equipos del cliente.
Control de identidad del material: el cable de cobre y la superficie estañada se comprueban conforme a las especificaciones aprobadas.
Inspección de la construcción del trenzado: se supervisa el estado del alambre, los enganches, la uniformidad de la cobertura y los hilos rotos.
Verificación dimensional: se comprueban el tamaño nominal, la expansión y la longitud final.
Comprobaciones eléctricas y de liberación: se pueden acordar pruebas de resistencia o continuidad, seguidas de la verificación del etiquetado y el embalaje.
01. ¿Cómo debe conectarse a tierra la manga?
Utilice una terminación de baja impedancia adecuada al rango de frecuencia, idealmente con contacto circunferencial al conector o la carcasa.
02. ¿Tiene la funda un valor de eficacia de protección fijo?
No es así en todos los casos. El rendimiento varía según la cobertura de la trenza, el diámetro de instalación, la frecuencia y la calidad de la terminación.
03.¿Por qué utilizar cobre estañado en lugar de cobre desnudo?
El recubrimiento de estaño mejora la resistencia a la oxidación de la superficie y la soldabilidad, al tiempo que mantiene la conductividad a base de cobre.
Solicite una muestra o un presupuesto.
Indique el rango de diámetro del cable, la cobertura prevista, el rango de frecuencia, el método de conexión a tierra, el entorno, la longitud final y la cantidad anual. MJ FLEX revisará la construcción del blindaje y recomendará una muestra o una configuración para presupuesto.
