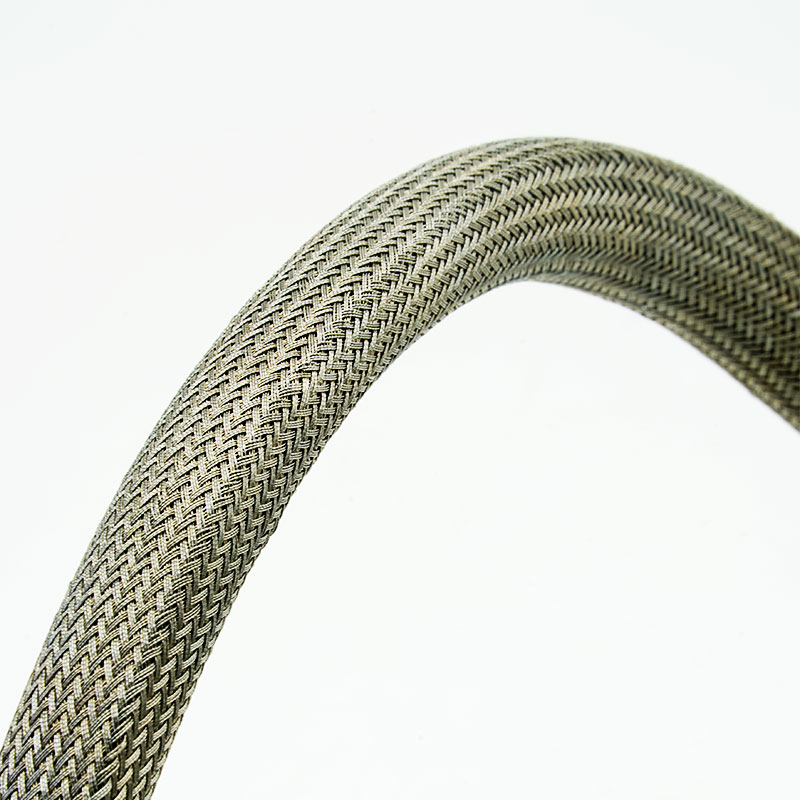

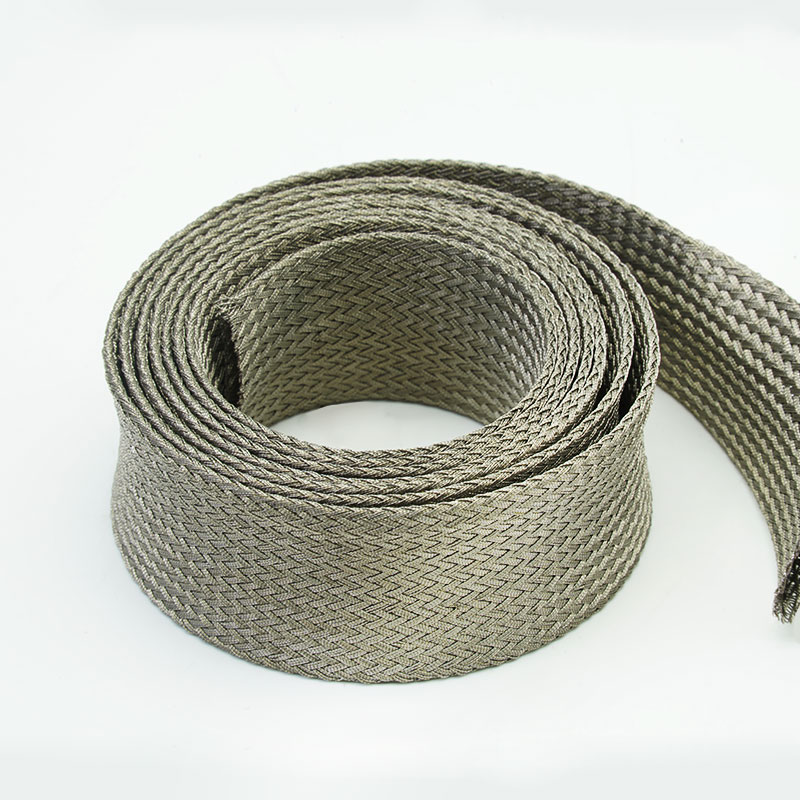

¿Por qué elegir el revestimiento trenzado de lámina de cobre MBS-CFW?
• Reduzca el peso y el volumen del blindaje.
Los filamentos conductores a base de lámina metálica crean una trenza ligera para conjuntos electrónicos compactos y equipos móviles.

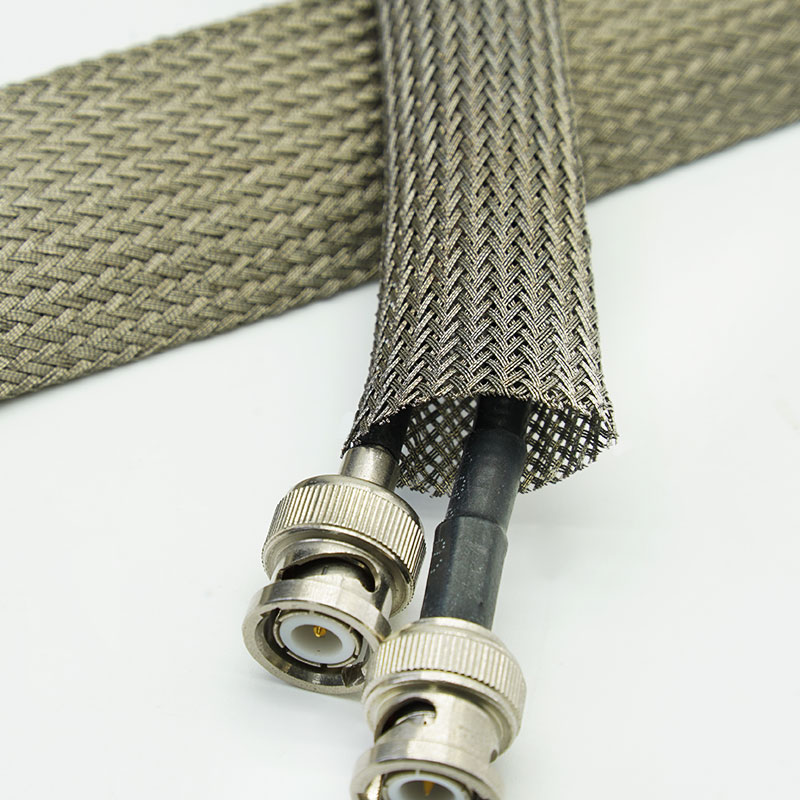

• Proteja el cableado de señal delicado.
La funda flexible proporciona una cobertura conductora sin la rigidez de una trenza de alambre metálico pesado.
• Ruta a través de espacios confinados
La construcción expandible se adapta a las curvas y a los perfiles cambiantes de los haces de cables en equipos densamente empaquetados.
• Apoyo a las mejoras de compatibilidad electromagnética (CEM) de modernización
La funda se puede instalar sobre conjuntos de cables accesibles y conectarse a un sistema de puesta a tierra adecuado.
Características principales
1. Filamentos de lámina de cobre conductora
Proporciona una estructura de blindaje metálica ligera.

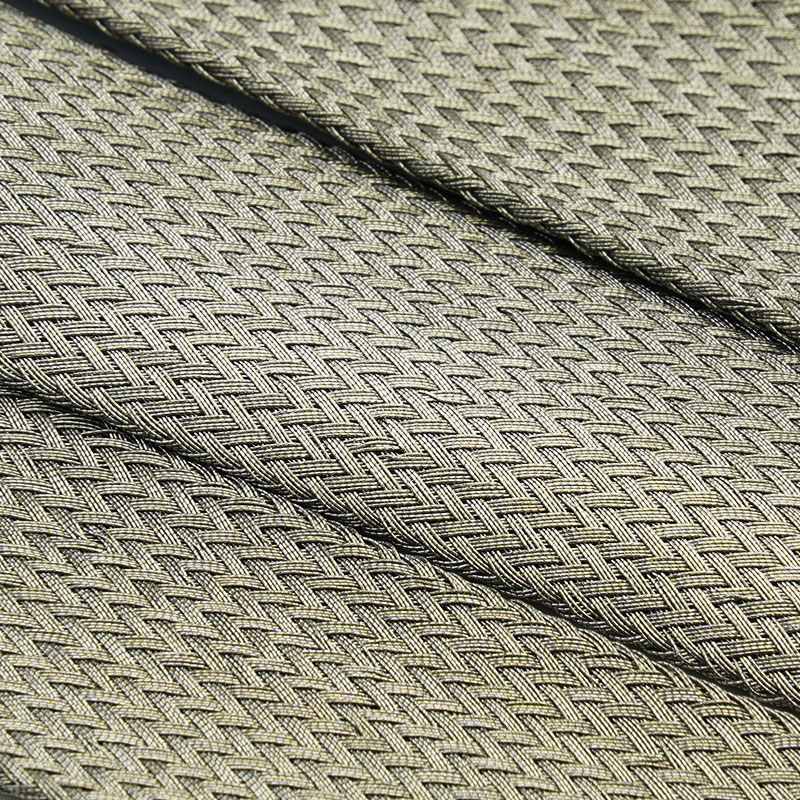

2. Construcción trenzada de bajo volumen
Adecuado para ensamblajes donde el peso y el espacio de enrutamiento son limitados.

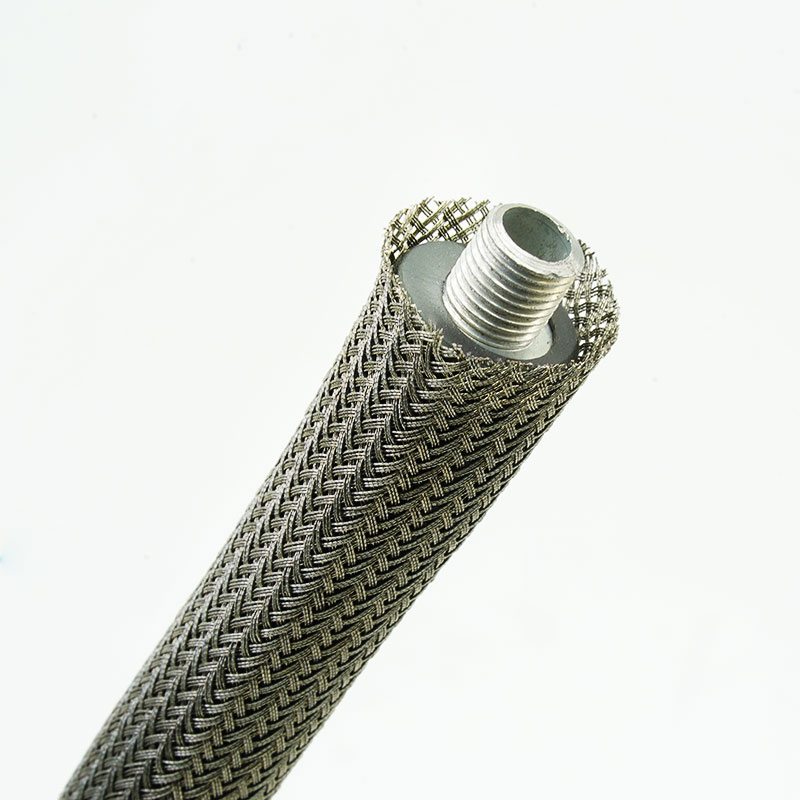

3. Ajuste de cable expandible
Admite una gama definida de diámetros de cables y arneses.
4. Manejo flexible
Sigue rutas curvas y grupos de cables móviles o en mantenimiento.
5. Soporte de blindaje EMI y RFI
Ayuda a controlar la interferencia radiada cuando se termina correctamente.
6. Organización del paquete de cables
Combina varios cables bajo una capa protectora conductora.
7. Personalización específica de la aplicación
Se pueden revisar el diámetro, la densidad del trenzado, la construcción del filamento, la longitud y el embalaje.
| Material | Lámina de cobre estañado y multifilamento de nailon |
| Construcción | Trenza ligera y expandible |
| Cobertura de escudo | Cobertura de trenzas específica del proyecto |
| Aspecto estándar | tono cobre metálico |
| Temperatura de funcionamiento | -40℃~+125℃ |
| Inflamabilidad | Autoextinguible |
| Eficacia del blindaje | ≥75 dB (30 MHz-3 GHz) por GB/T 30142-2013. |
| Color estándar | Cobre estañado |
| Documentación de cumplimiento | RoHS, REACH |
| Herramienta de corte | Cortar con tijeras |
Presupuesto
Número de pieza | Ancho plano (W) | Rango ampliado (mm) | Embalaje Longitud (m/bobina) |
Pulgada | mm | Mini) | Máx.(O) |
MBS-CFW-004-TC | 1/8” | 4 | 3 | 7 | 250 |
MBS-CFW-006-TC | 1/4” | 6 | 4 | 9 | 200 |
MBS-CFW-008-TC | 5/16” | 8 | 6 | 12 | 150 |
MBS-CFW-010-TC | 3/8” | 10 | 7 | 16 | 150 |
MBS-CFW-012-TC | 1/2” | 12 | 8 | 20 | 150 |
MBS-CFW-015-TC | 5/8” | 15 | 10 | 23 | 100 |
MBS-CFW-020-TC | 3/4” | 20 | 13 | 28 | 50 |
| 1” | 25 | 18 | 32 | 50 |
| 1-1/4” | 30 | 30 | 50 | 50 |
| 1-1/2” | 40 | 30 | 60 | 25 |
| 2” | 50 | 40 | 60 | 25 |
● Nota: El rango ampliado describe la capacidad geométrica, no el punto de operación continuo preferido. Seleccionar una expansión cercana a la máxima aumenta las aberturas de la trenza, reduce la cobertura de la superficie y acorta la longitud instalada.
Aplicaciones típicas
Instrumentos electrónicos y equipos de prueba
Protege los cables de señal de bajo nivel, donde se debe minimizar el peso y la rigidez del metal añadido.
Interconexiones de comunicación y datos
Proporciona una cobertura conductora alrededor de los haces de señales compactos en recintos con espacio limitado.
Robótica y automatización ligera
Protege el cableado de control y retroalimentación en movimiento, preservando al mismo tiempo la flexibilidad del cable.
Prototipos de equipos aeroespaciales y móviles
Apoya el desarrollo de arneses que minimicen el peso, sujeto a una revisión de materiales y cumplimiento normativo específica del proyecto.
Equipos médicos y de laboratorio
Ayuda a separar el cableado de señales sensibles de las fuentes de ruido eléctrico cercanas; se sigue requiriendo el cumplimiento de la normativa final del equipo.
Comience con el rango de diámetro del cable, el peso y volumen máximos permitidos, la flexibilidad requerida, el rango de frecuencia y el rendimiento de ensamblaje deseado. Confirme la cobertura de la trenza instalada, el método de conexión a tierra, la interfaz del conector o la carcasa, los ciclos de flexión y la exposición ambiental. La trenza de lámina de cobre se selecciona principalmente por su ligereza y flexibilidad; las aplicaciones que requieren una alta corriente de conexión a tierra, una resistencia muy baja o la máxima robustez mecánica pueden beneficiarse más de la trenza MBS-TC.
Personalización disponible
Tamaño y cobertura: el diámetro y la densidad de la trenza se ajustan al haz de cables instalado.
Construcción del filamento: se puede evaluar el tipo de filamento de la lámina y la estructura del hilo de soporte.
Longitudes cortadas y ensamblajes: longitudes de proyecto y preparación de terminación seleccionada disponibles mediante acuerdo.
Identificación y embalaje: se pueden personalizar etiquetas, bobinas, bolsas, kits y embalajes de marca propia.
La documentación relativa a RoHS, REACH u otros materiales puede estar disponible para la construcción confirmada. La eficacia y resistencia del apantallamiento deben indicarse únicamente con respecto a un método acordado y una configuración de muestra. El producto no certifica por sí solo el conjunto de cables para EMC, uso aeroespacial, médico u otros usos regulados. Debe confirmarse la compatibilidad con soldadura, engaste y exposición ambiental.
Verificación del filamento conductor: se comprueba la identidad, el aspecto y el estado de recepción del filamento de lámina.
Control de calidad del trenzado: se inspeccionan la cobertura, la expansión, los filamentos rotos y la uniformidad de la superficie.
Controles de peso y dimensiones: se verifican el tamaño nominal, la longitud y los parámetros de masa acordados.
Inspección de liberación funcional: se pueden especificar comprobaciones de continuidad o resistencia junto con la revisión final de la etiqueta y el embalaje.
01. ¿En qué se diferencia la trenza de lámina de cobre de la trenza de alambre de cobre estañado?
La construcción con lámina de cobre suele ser más ligera y flexible; la trenza de alambre de cobre estañado se prefiere generalmente para una unión robusta, una terminación adecuada y para trayectorias de corriente más elevadas.
02. ¿Se puede soldar directamente esta funda?
Depende de la construcción y el recubrimiento de la lámina-filamento. Confirme el proceso de terminación previsto antes de seleccionarlo.
03.¿Reducirá la expansión la cobertura de protección?
Sí. A medida que una trenza se expande sobre un diámetro mayor, su ángulo de cobertura y cobertura óptica pueden cambiar.
Solicite una muestra o un presupuesto.
Indique el rango de diámetro del cable, la cobertura prevista, el rango de frecuencia, el método de conexión a tierra, el entorno, la longitud final y la cantidad anual. MJ FLEX revisará la construcción del blindaje y recomendará una muestra o una configuración para presupuesto.
