¿Por qué elegir la funda de protección autoadhesiva MBS-CFW-S?

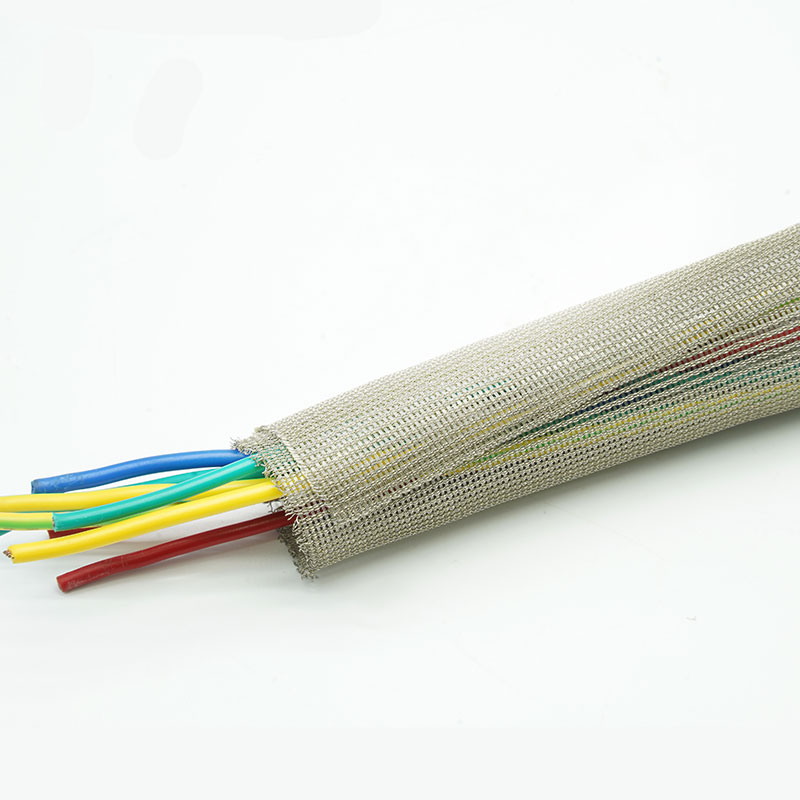

• Añadir blindaje a los arneses ya terminados.
La estructura dividida se instala alrededor de cables terminados, derivaciones y conectores.
• Reduzca el peso y el volumen añadidos.
Los filamentos de lámina de cobre proporcionan una trenza conductora ligera para ensamblajes compactos.
• Mantenga el cableado accesible
La superposición de cierre automático se puede abrir localmente para su inspección, la adición de cables y su reparación.
• Conservar la flexibilidad de enrutamiento
La trenza sigue trayectorias curvas y haces irregulares sin conductos metálicos rígidos.
Características principales

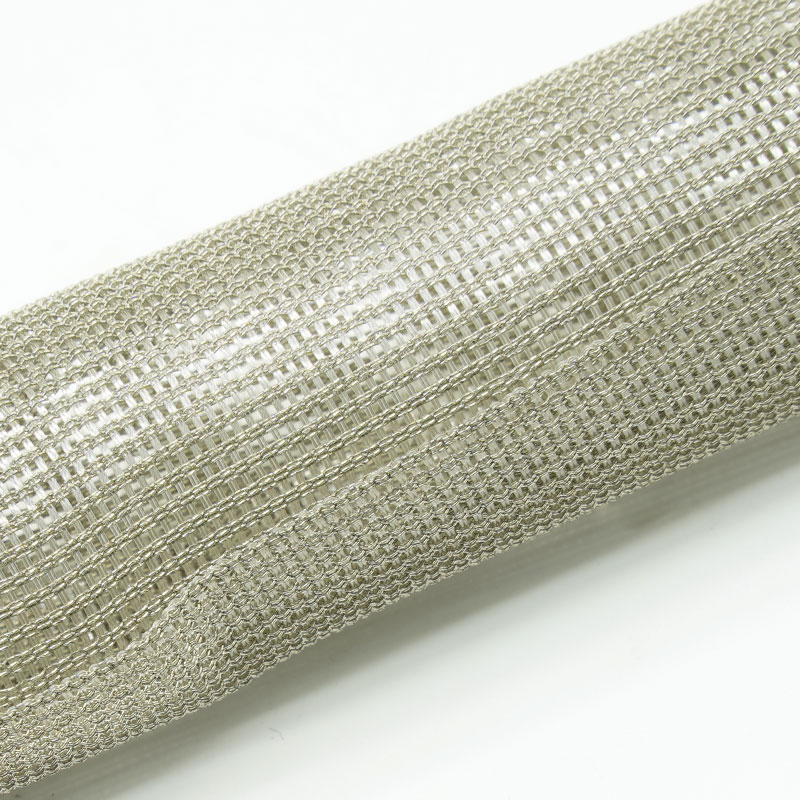

1. Filamentos de lámina de cobre conductora
Crea una capa de blindaje ligera alrededor de los haces de cables.

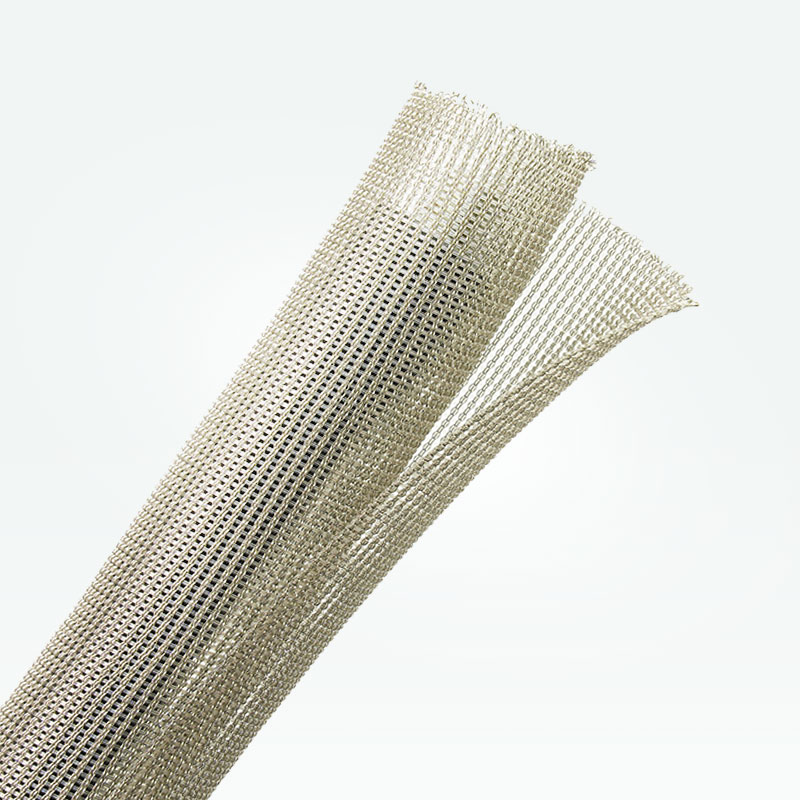

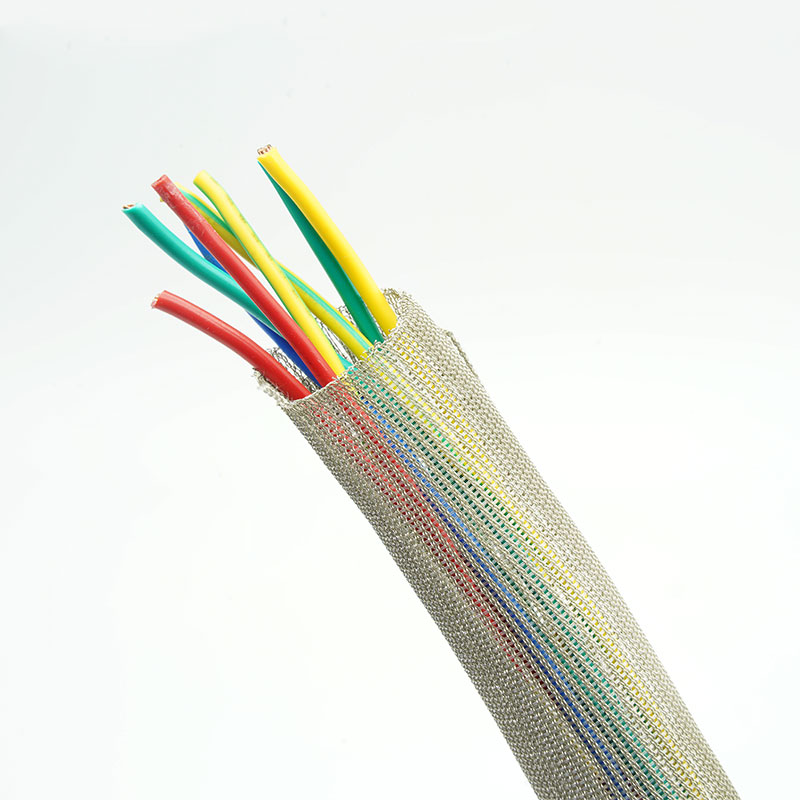

2. Construcción dividida de cierre automático
Admite la instalación con entrada lateral y la cobertura envolvente automática.
3. Diseño que permite su adaptación a nuevas instalaciones.
Se adapta a los arneses existentes sin necesidad de desmontar los conectores.
4. Estructura trenzada flexible
Se adapta a las curvas y a las variaciones moderadas del diámetro del haz.
5. Soporte de blindaje EMI y RFI
Ayuda a controlar las interferencias radiadas cuando está correctamente conectado a tierra y terminado.
6. Puntos de ramificación accesibles
Permite la apertura localizada para la salida de cables y el mantenimiento.
7. Configuraciones de trenzado personalizadas
El tamaño, la cobertura, la superposición, la longitud y el embalaje pueden revisarse para proyectos OEM.
| Material | Lámina de cobre estañado y multifilamento de nailon |
| Construcción | Trenza dividida de cierre automático |
| Cobertura de escudo | Cobertura específica del proyecto |
| Aspecto estándar | tono cobre metálico |
| Superposición | ≥35% |
| Temperatura de funcionamiento | -40℃~+125℃ |
| Inflamabilidad | Autoextinguible |
| Eficacia del blindaje | ≥75 dB (30 MHz-3 GHz) por GB/T 30142-2013. |
| Color estándar | Cobre estañado |
| Documentación de cumplimiento | RoHS, REACH |
| Herramienta de corte | Cortar con tijeras |
| Formato de suministro | Rollos o piezas cortadas |
Presupuesto
Número de pieza | ID (mm) | OD (mm) | Ancho extendido (mm) | Embalaje Longitud (m/bobina) |
|
MBS-CFW-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-CFW-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-CFW-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Aplicaciones típicas
Instrumentos electrónicos
Protege el cableado de señales de bajo nivel, donde se debe minimizar el peso y la rigidez del blindaje adicional.
Robótica y automatización
Envuelve los cables de retroalimentación y control cerca de los motores y variadores, preservando al mismo tiempo el acceso para el mantenimiento.
Equipos de comunicación
Proporciona cobertura conductora alrededor de haces compactos de datos y señales en recintos con espacio reducido.
Sistemas electrónicos del vehículo
Se realizan adaptaciones para reforzar el blindaje alrededor de los arneses auxiliares y de comunicación cerca de fuentes de ruido eléctrico.
Equipos médicos y de laboratorio
Ayuda a aislar los cables de señal sensibles de las interferencias cercanas; sigue siendo necesaria la validación final de la compatibilidad electromagnética del equipo.
Indique el diámetro mínimo y máximo del haz, la superposición requerida, el rango de frecuencia objetivo y el método de conexión a tierra previsto. Asimismo, identifique el radio de curvatura, los ciclos de flexión, las ramificaciones, los conectores y la exposición ambiental. La trenza de lámina de cobre se selecciona principalmente por su ligereza y flexibilidad; las aplicaciones que requieran una conexión a tierra robusta, menor resistencia o mayor capacidad de corriente deben evaluarse con respecto a la norma MBS-TC-S.
Personalización disponible
Tamaño nominal y solapamiento: se ajustan al rango real del paquete y al objetivo de cobertura.
Densidad de trenzado y construcción de filamentos: ajustadas en función de la flexibilidad, el peso y las prioridades de blindaje.
Longitudes de corte y preparación de ramas: piezas específicas para cada proyecto disponibles tras la revisión de los planos.
Identificación y embalaje: etiquetas, bobinas, kits y embalaje OEM disponibles bajo acuerdo.
La documentación relativa a RoHS y REACH puede estar disponible para la construcción confirmada. La eficacia del apantallamiento, la resistencia, la temperatura y la vida útil a la flexión deben indicarse únicamente en función de un método de ensayo y una configuración de muestra acordados. El cumplimiento final de la normativa EMC depende del conjunto completo del cable, incluyendo el solapamiento, las uniones, la conexión a tierra y la terminación.
Verificación de la identidad del filamento: se comprueba la composición del filamento de lámina de cobre y su estado de recepción.
Inspección de trenzado y superposición: se supervisa la uniformidad de la cobertura, la presencia de filamentos rotos y el comportamiento de autocierre.
Verificación dimensional: se comprueban el tamaño nominal, el solapamiento y la longitud final.
Liberación funcional: se pueden acordar comprobaciones de continuidad o resistencia junto con la revisión final de la etiqueta y el embalaje.

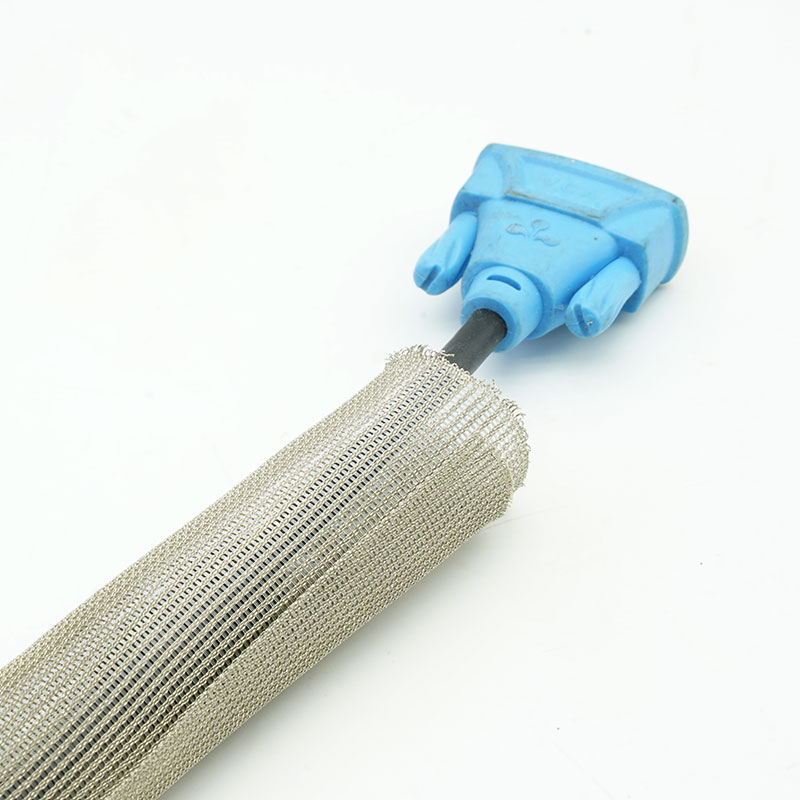

01. ¿Se puede instalar después de haber colocado los conectores?
Sí. El diseño dividido se adapta al arnés existente desde el lateral.
02. ¿Afecta la superposición al rendimiento del blindaje?
Sí. Una superposición insuficiente o inconsistente puede crear huecos de protección, especialmente en curvas y ramificaciones.
03.¿Se puede utilizar como correa de conexión a tierra?
Se trata principalmente de una envoltura de blindaje ligera; utilice una construcción de cobre estañado cuando se requiera una conexión a tierra o una trayectoria de corriente robusta.
Solicite una muestra o un presupuesto.
Indique el rango de diámetro del cable, el rango de frecuencia objetivo, el método de conexión a tierra, el entorno de instalación, la longitud final y la cantidad. MJ FLEX revisará la configuración y recomendará una muestra o un presupuesto adecuados.
